Borne De Proteção À Mola St 16-Pe 3036165 Phoenix Contact

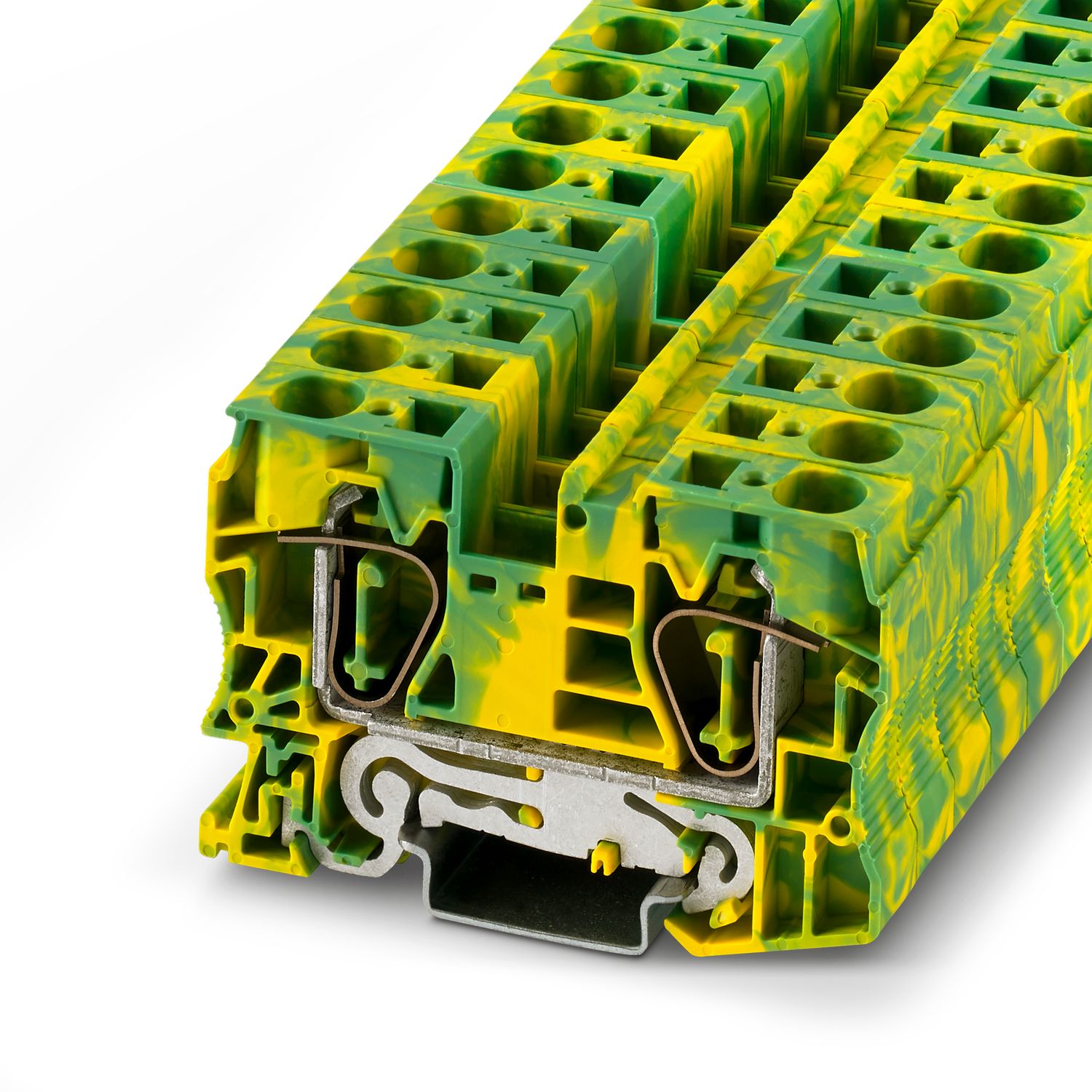

Borne de proteção à mola, quantidade de conexões: 2, tipo de conexão: conexão à mola, 1. nível, Bitola: 16 mm², perfil de conexão: 0,2 mm² - 25 mm², tipo de montagem: NS 35/7,5, NS 35/15, cor: verde-amarelo

Tipo de produto	Terminal terra
Número de conexões	2
Número de linhas	1
Propriedades de isolamento
Categoria de sobretensão	III
Grau de impurezas	3

Características elétricas

Tensão de choque de dimensionamento	8 kV
Potência de dissipação máxima com condição nominal	2,43 W

Dados de conexão

Pé do condutor de proteção	Sim
Quantidade de conexões por nível	2
Bitola nominal	16 mm²
1. nível
Nota	Observe a capacidade de corrente dos trilhos de fixação.
Comprimento de isolamento	18 mm
Pino calibrador	A7
Conexão conforme norma	IEC 60947-7-2
Bitola do condutor, fixa	0,2 mm² ... 25 mm²
Bitola do condutor AWG	24 ... 4 (convertido conforme IEC)
Bitola de condutor flexível	0,2 mm² ... 16 mm²
Bitola de condutor flexível [AWG]	24 ... 6 (convertido conforme IEC)
Bitola de condutor flexível (terminal tubular sem luva de plástico)	0,25 mm² ... 16 mm²
Bitola de condutor flexível (terminal tubular com luva de plástico)	0,25 mm² ... 16 mm²
Bitola nominal	16 mm²

Dados Ex

Dados nominais (ATEX/IECEx)
Identificação	 II 2 GD Ex eb IIC Gb
Gama de temperaturas de aplicação	-60 °C ... 110 °C
Acessório com certificação Ex	3036657 D-ST 16
	1206612 SZF 3-1,0X5,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Saída	(constante)
Dados de conexão Ex Geral
Bitola nominal	16 mm²
Bitola nominal AWG	6
Capacidade de conexão, cabo rígido	1,5 mm² ... 25 mm²
Capacidade de conexão AWG	16 ... 4
Capacidade de conexão, cabo flexível	1,5 mm² ... 16 mm²
Capacidade de conexão AWG	16 ... 6

Medidas

Largura	12,2 mm
Largura da tampa	2,2 mm
Altura	80 mm
Profundidade em NS 35/7,5	51,5 mm
Profundidade em NS 35/15	59 mm

Dados de material

Cor	verde-amarelo
Classe de inflamabilidade conforme UL 94	V0
Grupo de material isolante	I
Material isolante	PA
Aplicação estática do material isolante	-60 °C
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B)	130 °C
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26	HL 1 - HL 3
Flamabilidade das superfícies NFPA 130 (ASTM E 162)	aprovado
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662)	aprovado
Toxicidade do gás de combustão NFPA 130 (SMP 800C)	aprovado

Características mecânicas

Dados mecânicos
Parede lateral aberta	Sim

Condições ambientais e de vida útil operacional

Oscilação/ruídos de banda larga
Especificação de teste	DIN EN 50155 (VDE 0115-200):2018-05
Gama	Teste de vida útil categoria 1, classe B, na caixa do veículo
Frequência	f₁ = 5 Hz bis f₂ = 150 Hz
Nível ASD	0,964 (m/s²)²/Hz
Aceleração	0,58g
Duração do teste por eixo	5 h
Sentidos de teste	Eixo X, Y e Z
Resultado	Aprovado no teste
Choques
Especificação de teste	DIN EN 50155 (VDE 0115-200):2018-05
Tipo de choque	Semi-seno
Aceleração	5g
Duração do choque	30 ms
Número de choques por sentido	3
Sentidos de teste	Eixo X, Y e Z (positivo e negativo)
Resultado	Aprovado no teste
Condições ambientais
Temperatura ambiente (funcionamento)	-60 °C ... 110 °C (Faixa de temperatura de operação, inclusive autoaquecimento, temperatura máxima de operação de curto prazo, consulte a RTI Elec.)
Temperatura ambiente (armazenamento/transporte)	-25 °C ... 60 °C (durante pouco tempo, não superior a 24 h, -60 °C até +70 °C)
Temperatura ambiente (montagem)	-5 °C ... 70 °C
Temperatura ambiente (acionamento)	-5 °C ... 70 °C
Umidade do ar admissível (funcionamento)	20 % ... 90 %
Umidade do ar admissível (armazenamento/transporte)	30 % ... 70 %

Normas e disposições

Conexão conforme norma	IEC 60947-7-2

Montagem

Tipo de montagem	NS 35/7,5
	NS 35/15

Código	3036165
Unidades por embalagem	25 Unidade
Chave comercial	BE21
Chave de produto	BE2121
Página de catálogo	Página 247 (C-1-2019)
GTIN	4017918821098
Peso por unidade (inclusive embalagem)	50,128 g
Peso por unidade (exclusive embalagem)	50,128 g
País de origem	PL
