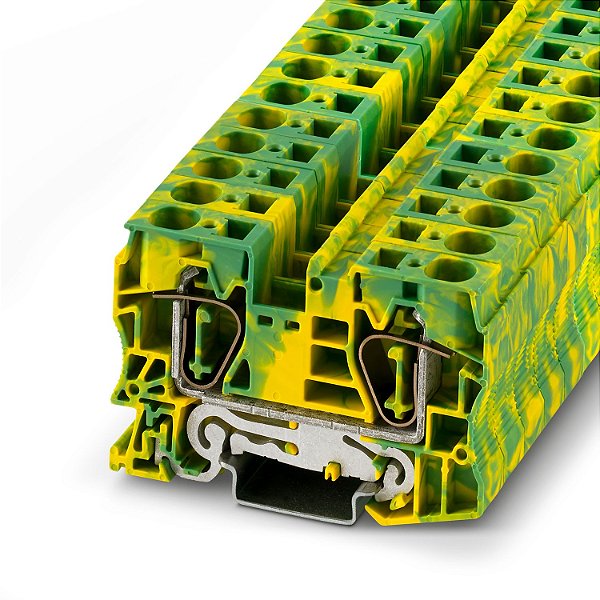

Borne De Proteção À Mola St 1,5-Pe 3031513 Phoenix Contact

Características elétricas

Tensão de choque de dimensionamento	6 kV
Potência de dissipação máxima com condição nominal	0,56 W

Dados de conexão

Pé do condutor de proteção	Sim
Quantidade de conexões por nível	2
Bitola nominal	1,5 mm²
1. nível
Nota	Observe a capacidade de corrente dos trilhos de fixação.
Comprimento de isolamento	10 mm
Pino calibrador	A1
Conexão conforme norma	IEC 60947-7-2
Bitola do condutor, fixa	0,08 mm² ... 1,5 mm²
Bitola do condutor AWG	28 ... 16 (convertido conforme IEC)
Bitola de condutor flexível	0,08 mm² ... 1,5 mm²
Bitola de condutor flexível [AWG]	28 ... 16 (convertido conforme IEC)
Bitola de condutor flexível (terminal tubular sem luva de plástico)	0,14 mm² ... 1,5 mm²
Bitola de condutor flexível (terminal tubular com luva de plástico)	0,14 mm² ... 1,5 mm²

Dados Ex

Dados nominais (ATEX/IECEx)
Identificação	 II 2 GD Ex eb IIC Gb
Gama de temperaturas de aplicação	-60 °C ... 110 °C
Acessório com certificação Ex	3030417 D-ST 2,5
	1204504 SZF 0-0,4X2,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Saída	(constante)
Dados de conexão Ex Geral
Bitola nominal	1,5 mm²
Bitola nominal AWG	16
Capacidade de conexão, cabo rígido	0,08 mm² ... 1,5 mm²
Capacidade de conexão AWG	28 ... 16
Capacidade de conexão, cabo flexível	0,08 mm² ... 1,5 mm²
Capacidade de conexão AWG	28 ... 16

Medidas

Dados de material

Cor	verde-amarelo
Classe de inflamabilidade conforme UL 94	V0
Grupo de material isolante	I
Material isolante	PA
Aplicação estática do material isolante	-60 °C
Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21))	125 °C
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B)	130 °C
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26	HL 1 - HL 3
Liberação de calor calorimétrica NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Flamabilidade das superfícies NFPA 130 (ASTM E 162)	aprovado
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662)	aprovado
Toxicidade do gás de combustão NFPA 130 (SMP 800C)	aprovado

Características mecânicas

Dados mecânicos
Parede lateral aberta	Sim

Condições ambientais e de vida útil operacional

Oscilação/ruídos de banda larga
Especificação de teste	DIN EN 50155 (VDE 0115-200):2008-03
Gama	Teste de vida útil de categoria 2, na plataforma rotativa
Frequência	f₁ = 5 Hz a f₂ = 250 Hz
Nível ASD	6,12 (m/s²)²/Hz
Aceleração	3,12g
Duração do teste por eixo	5 h
Sentidos de teste	Eixo X, Y e Z
Resultado	Aprovado no teste
Choques
Especificação de teste	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	semisenoidal
Aceleração	30g
Duração do choque	18 ms
Número de choques por sentido	3
Sentidos de teste	Eixo X, Y e Z (positivo e negativo)
Resultado	Aprovado no teste
Condições ambientais
Temperatura ambiente (funcionamento)	-60 °C ... 110 °C (Faixa de temperatura de operação, inclusive autoaquecimento, temperatura máxima de operação de curto prazo, consulte a RTI Elec.)
Temperatura ambiente (armazenamento/transporte)	-25 °C ... 60 °C (durante pouco tempo, não superior a 24 h, -60 °C até +70 °C)
Temperatura ambiente (montagem)	-5 °C ... 70 °C
Temperatura ambiente (acionamento)	-5 °C ... 70 °C
Umidade do ar admissível (funcionamento)	20 % ... 90 %
Umidade do ar admissível (armazenamento/transporte)	30 % ... 70 %

Normas e disposições

Conexão conforme norma	IEC 60947-7-2

Montagem

Tipo de montagem	NS 35/7,5
	NS 35/15

Código	3031513
Unidades por embalagem	50 Unidade
Chave comercial	BE21
Chave de produto	BE2121
Página de catálogo	Página 207 (C-1-2019)
GTIN	4017918186623
Peso por unidade (inclusive embalagem)	8,831 g
Peso por unidade (exclusive embalagem)	8,831 g
País de origem	DE
