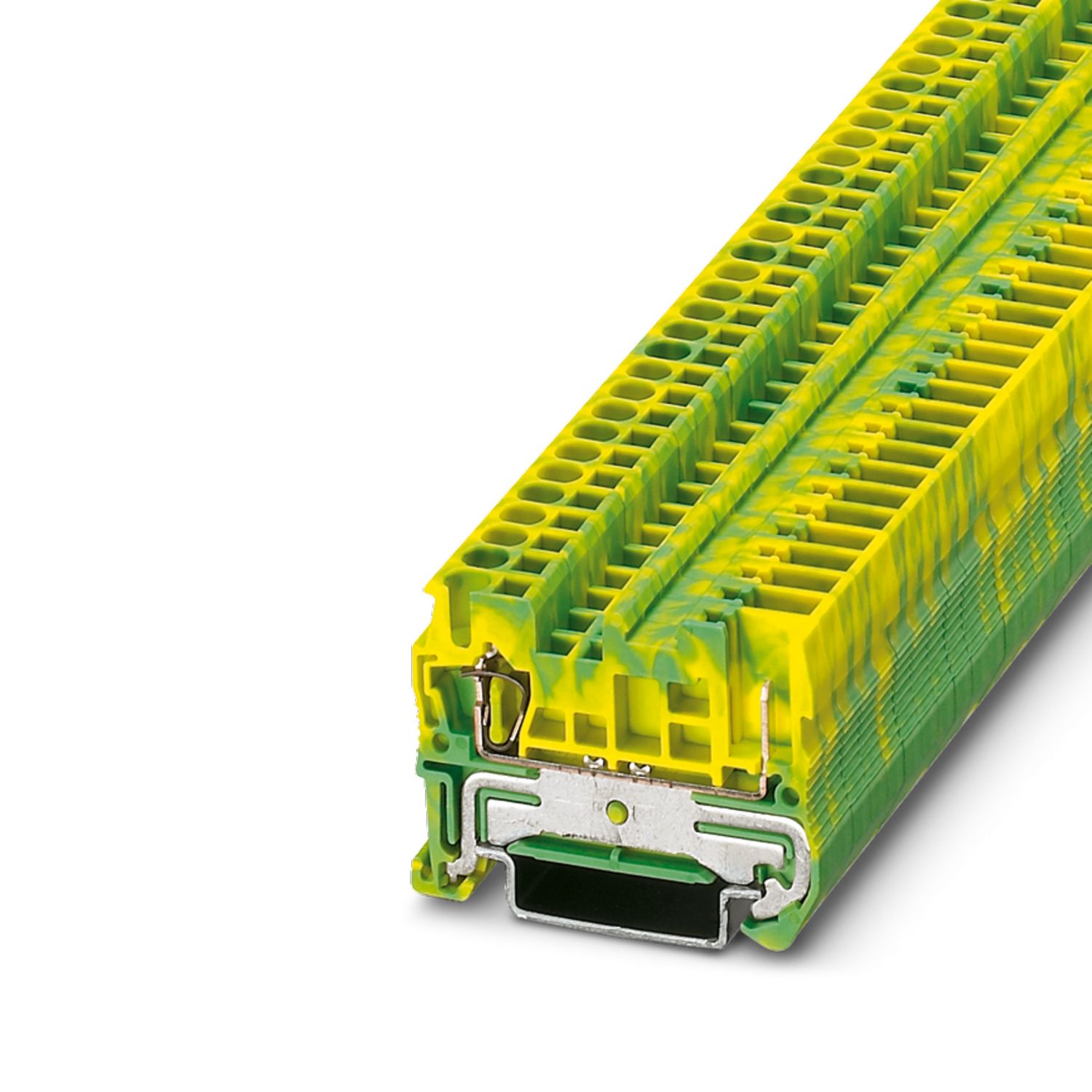

Borne De Proteção À Mola St 2,5/ 1P-Pe 3040025 Phoenix Contact

Código: 3040025 Marca: Phoenix Contact

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Qtde: Incluir no Orçamento Estoque: Disponível

Borne de proteção à mola, quantidade de conexões: 2, tipo de conexão: Conexão à mola / plugável, 1. Conexão de nível à esquerda, perfil de conexão: 0,08 mm² - 4 mm², 1. Conexão de nível à direita, tipo de montagem: NS 35/7,5, NS 35/15, cor: verde-amarelo

Tipo de produto	Terminal terra
Área de aplicação	Indústria ferroviária
	Construção de máquinas
	Construção de instalações
Número de conexões	2
Número de linhas	1
Propriedades de isolamento
Categoria de sobretensão	III
Grau de impurezas	3

Características elétricas

Tensão de choque de dimensionamento	6 kV
Potência de dissipação máxima com condição nominal	0,77 W

Dados de conexão

Pé do condutor de proteção	Sim
Quantidade de conexões por nível	2
Bitola nominal	2,5 mm²
1. Conexão de nível à esquerda
Nota	Observe a capacidade de corrente dos trilhos de fixação.
Comprimento de decapagem	8 mm ... 10 mm
Pino calibrador	A3
Conexão conforme norma	IEC 61984
Bitola do condutor, fixa	0,08 mm² ... 4 mm²
Bitola do condutor AWG	28 ... 12 (convertido conforme IEC)
Bitola de condutor flexível	0,08 mm² ... 2,5 mm²
Bitola de condutor flexível [AWG]	28 ... 14 (convertido conforme IEC)
Bitola de condutor flexível (terminal tubular sem luva de plástico)	0,14 mm² ... 2,5 mm²
Bitola de condutor flexível (terminal tubular com luva de plástico)	0,14 mm² ... 2,5 mm²

Medidas

Largura	5,2 mm
Largura da tampa	2,2 mm
Altura	48,5 mm
Profundidade em NS 35/7,5	36,5 mm
Profundidade em NS 35/15	44 mm

Dados de material

Cor	verde-amarelo
Classe de inflamabilidade conforme UL 94	V0
Grupo de material isolante	I
Material isolante	PA
Aplicação estática do material isolante	-60 °C
Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21))	130 °C
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B)	130 °C
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26	HL 1 - HL 3
Liberação de calor calorimétrica NFPA 130 (ASTM E 1354)	28 MJ/kg
Flamabilidade das superfícies NFPA 130 (ASTM E 162)	aprovado
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662)	aprovado
Toxicidade do gás de combustão NFPA 130 (SMP 800C)	aprovado

Características mecânicas

Dados mecânicos
Parede lateral aberta	Sim

Condições ambientais e de vida útil operacional

Oscilação/ruídos de banda larga
Especificação de teste	DIN EN 50155 (VDE 0115-200):2008-03
Gama	Teste de vida útil categoria 1, classe B, na caixa do veículo
Frequência	f₁ = 5 Hz bis f₂ = 150 Hz
Nível ASD	0,964 (m/s²)²/Hz
Aceleração	0,58g
Duração do teste por eixo	5 h
Sentidos de teste	Eixo X, Y e Z
Resultado	Aprovado no teste
Choques
Especificação de teste	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	Semi-seno
Aceleração	5g
Duração do choque	30 ms
Número de choques por sentido	3
Sentidos de teste	Eixo X, Y e Z (positivo e negativo)
Resultado	Aprovado no teste
Condições ambientais
Temperatura ambiente (funcionamento)	-60 °C (temperatura de operação máx., ver curva de redução de carga)
Temperatura ambiente (armazenamento/transporte)	-25 °C ... 60 °C (Durante pouco tempo, não superior a 24 h, -60 °C até +70 °C)
Temperatura ambiente (montagem)	-5 °C ... 70 °C
Temperatura ambiente (acionamento)	-5 °C ... 70 °C
Umidade do ar admissível (funcionamento)	20 % ... 90 %
Umidade do ar admissível (armazenamento/transporte)	30 % ... 70 %

Normas e disposições

Conexão conforme norma	IEC 61984

Montagem

Tipo de montagem	NS 35/7,5
	NS 35/15

Dados comerciais

Código	3040025
Unidades por embalagem	50 Unidade
Chave comercial	BE21
Chave de produto	BE2142
Página de catálogo	Página 309 (C-1-2019)
GTIN	4017918832629
Peso por unidade (inclusive embalagem)	9,512 g
Peso por unidade (exclusive embalagem)	9,254 g
País de origem	DE
