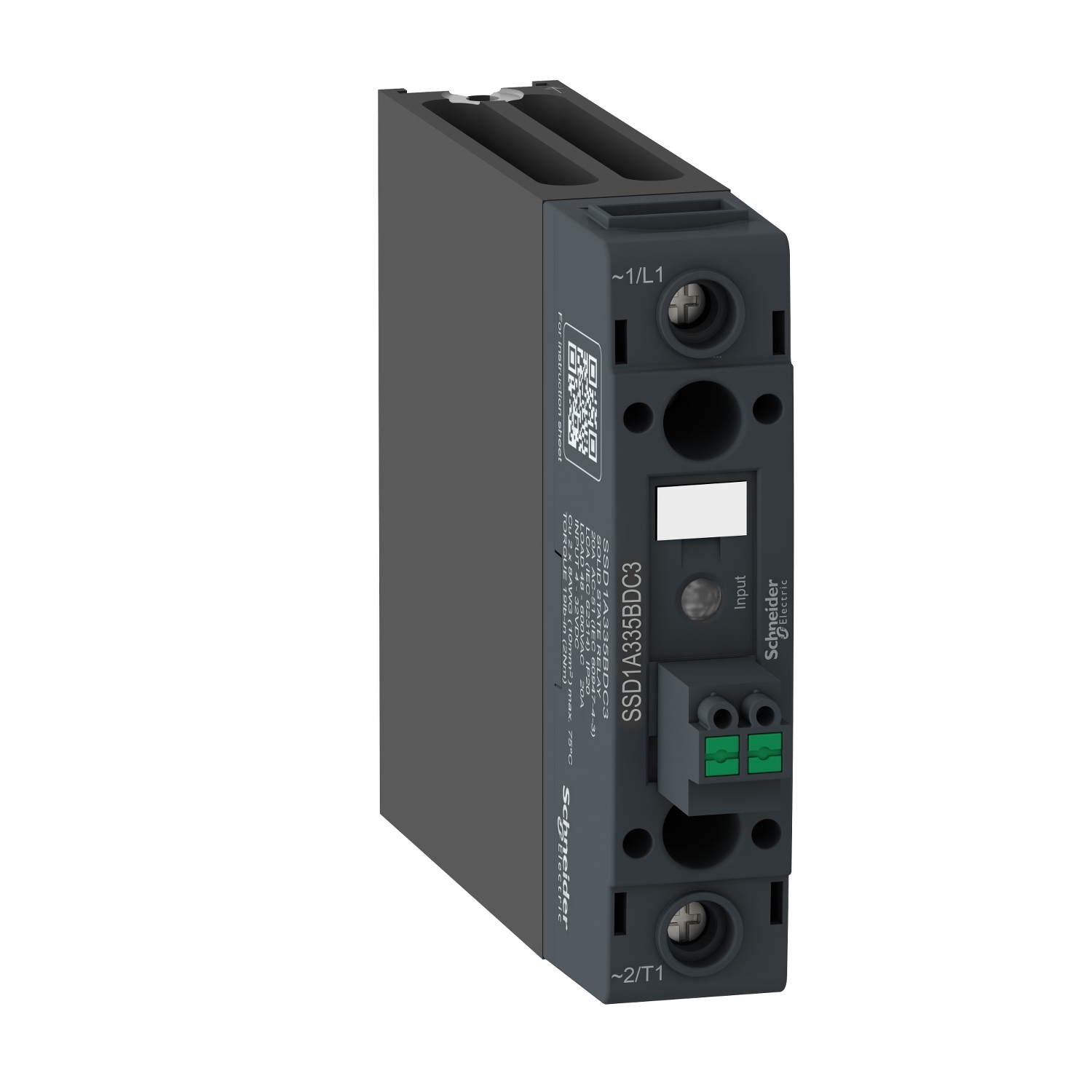

Rele De Estado Solido 35A. 4...32Vcc SSD1A335BDRC3 SCHNEIDER

Código: SSD1A335BDRC3 Marca: Schneider

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Qtde: Incluir no Orçamento Estoque: Disponível

Principal
Linha de produto	Relés de Estado Sólido
Tipo de produto ou componente	Modular DIN rail relay
Nome abreviado do dispositivo	SSD1
número de canais	1
Number of phases	Monofásico
função adicional	Configuração do contator com entrada de mola plugável
suporte de montagem	Trilho DIN de 35mm conforme IEC 60715
rated current	35 A
Tipo de comutação de saída	Comutação de voltagem aleatória

Complementar
operating frequency	47 ... 440 Hz
avaliado pela carga	Ininterrupta
tensão de saída	48...600 V CA
control circuit voltage	4...32 V CC
torque de aperto	2...2,2 N.m para carga de saída 18...20 lb.in para carga de saída
Conexões - terminais	Plug-inConexão por mola, clamping connection capacity:0,13...3,30 mm², AWG 26...AWG 12 for Entrada Parafuso telescópico, clamping connection capacity:0,75...10 mm², AWG 20...AWG 8 for Saída
força dielétrica	4 kV CA para circuito de entrada/saída 4 kV CA para entrada ou saída para revestir
rated impulse withstand voltage	6 kV para circuito de entrada/saída 6 kV para entrada ou saída para revestir
resistência de isolamento	1000 MOhm a 500 V CC
Sinalização local	LED (Verde) for controle de tensão
pick-up voltage	4 V CC ligar
drop-out voltage	1 V CC desligar
input current range	10…15 mA
solid state switching type	Comutação de voltagem aleatória
corrente de carga	0,15…35 A
transient overvoltage	1200 V
corrente de irrupção	1350 A at 60 Hz
queda máxima de tensão	<1,15 V em estado
motor controller rating	1,5 kW/2 hp a 120 V CA 3,73 kW/5 hp a 240 V CA 7,46 kW/10 hp a 48 V CA
compatibilidade eletromagnética	Descarga eletrostática 6 kV critério A descarga de contato conforme IEC 61000-4-2 Descarga eletrostática 8 kV critério A descarga de ar conforme IEC 61000-4-2 Perturbações de RF por condução 10 V, 0,15...80 MHz critério A nível 3 conforme IEC 61000-4-6 Teste de imunidade contra transientes / rajadas elétricas 2 kV, 5/100 kHz critério B portas de saída conforme IEC 61000-4-4 Teste de imunidade contra transientes / rajadas elétricas 1 kV, 5/100 kHz critério B portas de entrada conforme IEC 61000-4-4 Teste de imunidade ao campo eletromagnético de radiofrequência com radiação 10 V/m, 80 MHz...1 GHz critério A conforme IEC 61000-4-3 Teste de imunidade ao campo eletromagnético de radiofrequência com radiação 3 V/m, 1.4...2 GHz critério A conforme IEC 61000-4-3 Teste de imunidade ao campo eletromagnético de radiofrequência com radiação 1 V/m, 2...2.7 GHz critério A conforme IEC 61000-4-3 Surge immunity test 1 kV critério A portas de saída linha para linha conforme IEC 61000-4-5 Surge immunity test 2 kV critério B portas de saída linha para terra conforme IEC 61000-4-5 Emissão irradiada ambiente B para alimentação de entrada CC conforme IEC 60947-4-3 Emissão conduzida ambiente B para alimentação de entrada CC conforme IEC 60947-4-3 Imunidade a micro interrupção e quedas de tensão 30 %, 500 ms critério A conforme IEC 61000-4-11 Imunidade a micro interrupção e quedas de tensão 100 %, 20 ms critério B conforme IEC 61000-4-11
device form designation	Form 5 saída por semicondutor Contator DOL
I²t máximo para fusão	8320 A².s para 10 ms 7593 A².s para 8.33 ms
corrente máxima de fuga	1 mA estado de bloqueio
dV/dt	500 V/µs estado de bloqueio na tensão nominal máxima
tempo de resposta	0,1 ms (ligar) 0,5 ciclo (desligar)
18 arremessos mm	0,5 com carga máxima
short circuit protection coordination	Tipo 1 Tipo 2
Categoria de sobretensão	III
Largura	22,5 mm
Altura	91,9 mm
Profundidade	133,8 mm
test button	Sem botão de teste
Peso líquido	0,301 kg
Apresentação do dispositivo	Produto completo

Meio ambiente
Flammability rating	V-0 conforme UL 94
resistência à vibração	0,75 mm (f = 10…150 Hz) conforming to IEC 60068-2-6
resistência ao choque	50 gn for 11 ms (aceleração de pico) , posição longitudinal conforming to IEC 60068-2-27 30 gn for 11 ms (aceleração de pico) , posição vertical conforming to IEC 60068-2-27
Grau de poluição	2
Normas	IEC 61373:Classe B: Categoria 1 IEC 60947-4-3 IEC 62314 IEC 60950-1 CSA C22.2 No 14-13 UL 508
Grau de proteção IP	IP20
Temperatura ambiente para funcionamento	-40…80 °C
Temperatura ambiente para armazenamento	-40…100 °C

Unidades de embalagem
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	2,8 cm
Package 1 Width	9,8 cm
Package 1 Length	14,2 cm
Package 1 Weight	325,0 g
Unit Type of Package 2	S02
Number of Units in Package 2	24
Package 2 Height	15,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	8,247 kg

Garantia contratual
Garantia	18 meses
