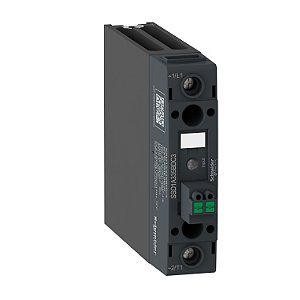

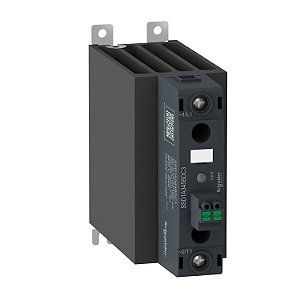

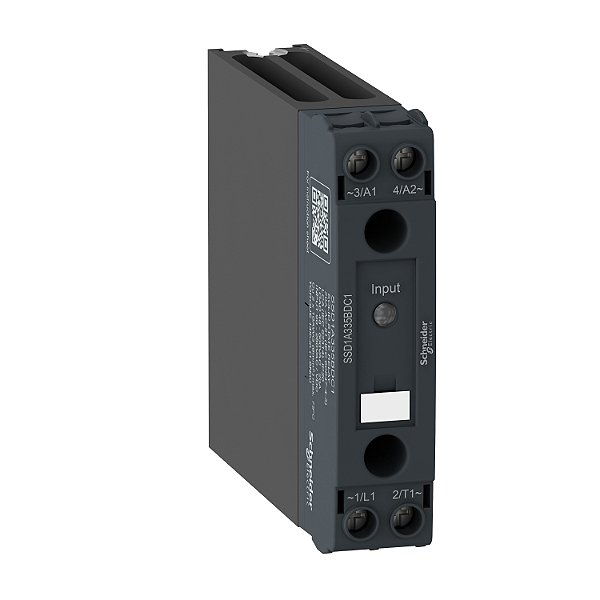

Rele De Estado Solido 20A. 4...32Vcc SSD1D520BDC1 SCHNEIDER

Código: SSD1D520BDC1 Marca: Schneider

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Qtde: Incluir no Orçamento Estoque: Disponível

Principal
Linha de produto	Relés de Estado Sólido
Tipo de produto ou componente	Modular DIN rail relay
Nome abreviado do dispositivo	SSD1
número de canais	1
Number of phases	Monofásico
função adicional	Configuração do relé
suporte de montagem	Trilho DIN de 35mm conforme IEC 60715
rated current	20 A
Tipo de comutação de saída	Comutação DC

Complementar
avaliado pela carga	Ininterrupta
tensão de saída	1...150 V CC
control circuit voltage	4...32 V CC
torque de aperto	1,5...1,7 N.m para entrada de controle 13...15 lb.in para entrada de controle 1,5...1,7 N.m para carga de saída 13...15 lb.in para carga de saída
Conexões - terminais	Conexão por parafuso, clamping connection capacity:1 ... 4 mm², AWG 18...AWG 12 for Entrada Conexão por parafuso, clamping connection capacity:1..6 mm², AWG 18...AWG 10 for Saída
força dielétrica	3,75 kV CA para circuito de entrada/saída 3,75 kV CA para entrada ou saída para revestir
rated impulse withstand voltage	6 kV para circuito de entrada/saída 6 kV para entrada ou saída para revestir
resistência de isolamento	1000 MOhm a 500 V CC
Sinalização local	LED (Verde) for controle de tensão
pick-up voltage	4 V CC ligar
drop-out voltage	1 V CC desligar
input current range	11…15 mA
solid state switching type	Comutação DC
corrente de carga	0,005…20 A
corrente de irrupção	58 A for 10 ms
queda máxima de tensão	<0,68 V em estado
motor controller rating	0,25 kW/0,33 hp a 120 V CC
compatibilidade eletromagnética	Descarga eletrostática 4 kV critério A descarga de contato conforme IEC 61000-4-2 Descarga eletrostática 4 kV critério A descarga de ar conforme IEC 61000-4-2 Perturbações de RF por condução 10 V, 0,15...80 MHz critério A nível 3 conforme IEC 61000-4-6 Teste de imunidade contra transientes / rajadas elétricas 2 kV, 5/100 kHz critério A portas de saída conforme IEC 61000-4-4 Teste de imunidade contra transientes / rajadas elétricas 1 kV, 5/100 kHz critério A portas de entrada conforme IEC 61000-4-4 Teste de imunidade ao campo eletromagnético de radiofrequência com radiação 10 V/m, 80 MHz...1 GHz critério A conforme IEC 61000-4-3 Teste de imunidade ao campo eletromagnético de radiofrequência com radiação 3 V/m, 1.4...2 GHz critério A conforme IEC 61000-4-3 Teste de imunidade ao campo eletromagnético de radiofrequência com radiação 1 V/m, 2...2.7 GHz critério A conforme IEC 61000-4-3 Surge immunity test 1 kV critério B portas de saída linha para linha conforme IEC 61000-4-5 Surge immunity test 2 kV critério B portas de saída linha para terra conforme IEC 61000-4-5 Emissão irradiada ambiente B para alimentação de entrada CC conforme IEC 60947-4-3 Emissão conduzida ambiente B para alimentação de entrada CC conforme IEC 60947-4-3
device form designation	Form 5 saída por semicondutor Contator DOL
resistência	0,034 Ohm em estado
corrente máxima de fuga	0,1 mA estado de bloqueio
tempo de resposta	75 µs (ligar) 100 µs (desligar)
short circuit protection coordination	Tipo 1 Tipo 2
Categoria de sobretensão	III
Largura	22,5 mm
Altura	93,2 mm
Profundidade	116,5 mm
test button	Sem botão de teste
Peso líquido	0,298 kg
Apresentação do dispositivo	Produto completo

Meio ambiente
Flammability rating	V-0 conforme UL 94
resistência à vibração	0,75 mm (f = 10…150 Hz) conforming to IEC 60068-2-6
resistência ao choque	50 gn for 11 ms (aceleração de pico) , posição longitudinal conforming to IEC 60068-2-27 30 gn for 11 ms (aceleração de pico) , posição vertical conforming to IEC 60068-2-27
Grau de poluição	2
Normas	IEC 61373:Classe B: Categoria 1 CSA C22.2 No 14-13 UL 508
Grau de proteção IP	IP20
Temperatura ambiente para funcionamento	-40…80 °C
Temperatura ambiente para armazenamento	-40…100 °C

Unidades de embalagem
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	2,8 cm
Package 1 Width	9,8 cm
Package 1 Length	14,0 cm
Package 1 Weight	320,0 g
Unit Type of Package 2	S02
Number of Units in Package 2	24
Package 2 Height	15,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	8,103 kg

Garantia contratual
Garantia	18 meses
