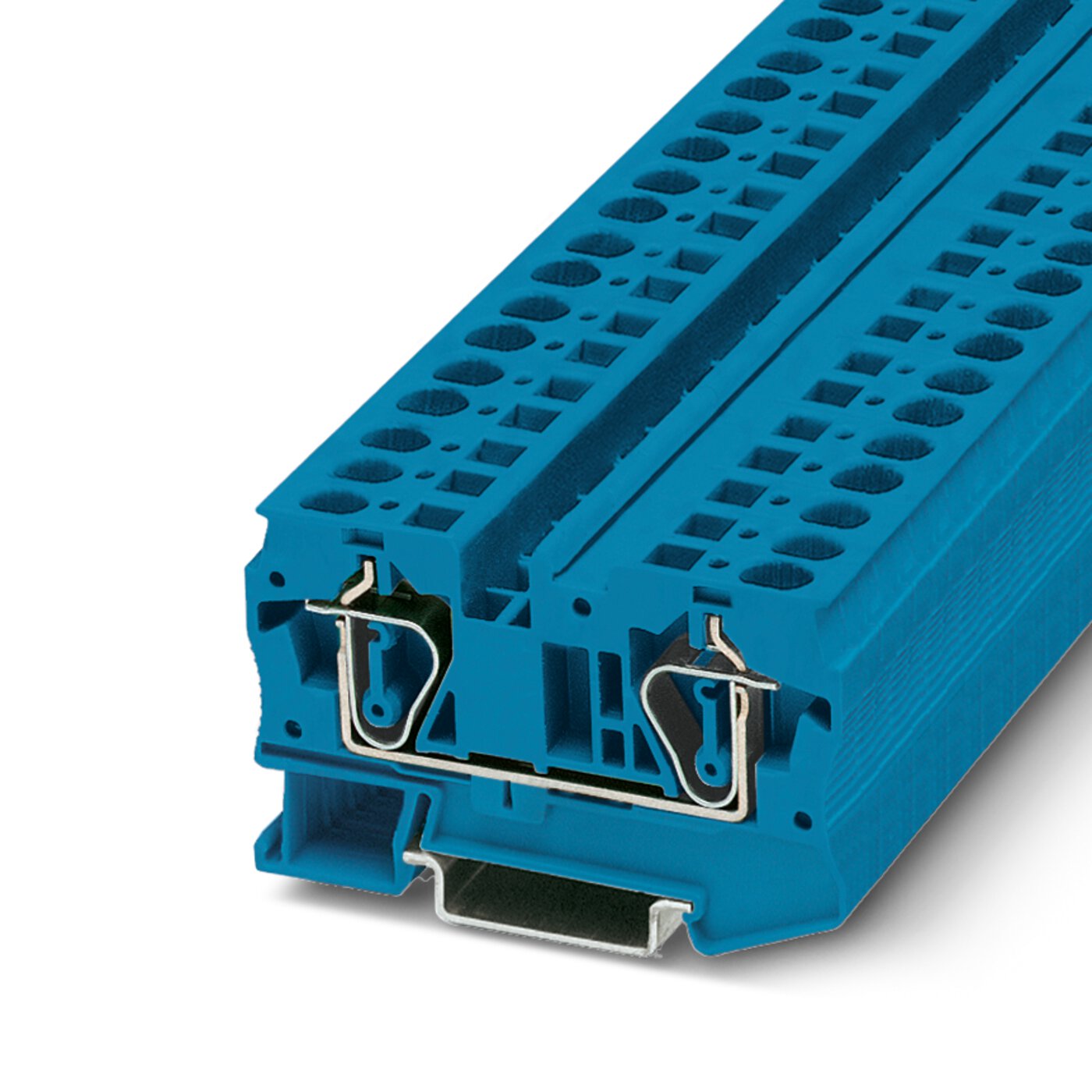

ST 6 BU - Borne de passagem

3031490

Borne de passagem, tensão nominal: 1000 V, corrente nominal: 41 A, quantidade de conexões: 2, tipo de conexão: conexão à mola, Bitola: 6 mm², perfil de conexão: 0,2 mm² - 10 mm², tipo de montagem: NS 35/7,5, NS 35/15, cor: azul

Tipo de produto	Terminal de passagem
Área de aplicação	Indústria ferroviária
	Construção de máquinas
	Construção de instalações
	Indústria de processamento
Número de conexões	2
Número de linhas	1
Potenciais	1
Propriedades de isolamento
Categoria de sobretensão	III
Grau de impurezas	3

Características elétricas

Tensão de choque de dimensionamento	8 kV
Potência de dissipação máxima com condição nominal	1,31 W

Dados de conexão

Quantidade de conexões por nível	2
Bitola nominal	6 mm²
Comprimento de isolamento	12 mm
Pino calibrador	A5
Conexão conforme norma	IEC 60947-7-1
Bitola do condutor, fixa	0,2 mm² ... 10 mm²
Bitola do condutor AWG	24 ... 8 (convertido conforme IEC)
Bitola de condutor flexível	0,2 mm² ... 6 mm²
Bitola de condutor flexível [AWG]	24 ... 10 (convertido conforme IEC)
Bitola de condutor flexível (terminal tubular sem luva de plástico)	0,25 mm² ... 6 mm²
Bitola de condutor flexível (terminal tubular com luva de plástico)	0,25 mm² ... 6 mm²
2 condutores com a mesma bitola flexíveis com terminal tubular TWIN com luva de plástico	0,5 mm² ... 1,5 mm²
Corrente nominal	41 A
Corrente de carga máxima	52 A (com bitola de condutor de 10 mm²)
Tensão nominal	1000 V
Bitola nominal	6 mm²

Dados Ex

Dados nominais (ATEX/IECEx)
Identificação	 II 2 GD Ex eb IIC Gb
Gama de temperaturas de aplicação	-60 °C ... 110 °C
Acessório com certificação Ex	3030433 D-ST 6
	3024481 ATP-ST 6
	1204520 SZF 2-0,8X4,0
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Listagem de pontes	Jumper de encaixe / FBS 2-8 / 3030284
	Jumper de encaixe / FBS 3-8 / 3030297
	Jumper de encaixe / FBS 4-8 / 3030307
	Jumper de encaixe / FBS 5-8 / 3030310
	Jumper de encaixe / FBS 10-8 / 3030323
Dados de ponte	35 A / 6 mm²
Elevação de temperatura Ex	40 K (40,4 A / 6 mm²)
Tensão de dimensionamento	550 V
para jumpeamento com jumper	550 V
- com ligação em jumpeamento alternado	440 V
- com ligação em jumpeamento alternado via terminal PE	440 V
- com jumpeamento recortado com tampa	220 V
- com jumpeamento recortado com placa separadora de seções	275 V
Tensão de isolamento nominal	500 V
Saída	(constante)
Nível Ex Geral
Corrente nominal	36,5 A
Corrente de carga máxima	45 A
Resistência de passagem	0,56 mΩ
Dados de conexão Ex Geral
Bitola nominal	6 mm²
Bitola nominal AWG	10
Capacidade de conexão, cabo rígido	0,2 mm² ... 10 mm²
Capacidade de conexão AWG	24 ... 8
Capacidade de conexão, cabo flexível	0,2 mm² ... 6 mm²
Capacidade de conexão AWG	24 ... 10

Medidas

Largura	8,2 mm
Largura da tampa	2,2 mm
Altura	69,5 mm
Profundidade em NS 35/7,5	43,5 mm
Profundidade em NS 35/15	51 mm

Dados de material

Cor	azul
Classe de inflamabilidade conforme UL 94	V0
Grupo de material isolante	I
Material isolante	PA
Aplicação estática do material isolante	-60 °C
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B)	130 °C
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26	HL 1 - HL 3
Flamabilidade das superfícies NFPA 130 (ASTM E 162)	aprovado
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662)	aprovado
Toxicidade do gás de combustão NFPA 130 (SMP 800C)	aprovado

Ensaios elétricos

Teste de tensão de impulso
Tensão de teste Valor de referência	9,8 kV
Resultado	Aprovado no teste
Teste de elevação de temperatura
Demanda Teste de elevação de temperatura	Elevação de temperatura ≤ 45 K
Resultado	Aprovado no teste
Resistência de corrente de curto prazo 6 mm²	0,72 kA
Resistência de corrente de curto prazo 10 mm²	1,2 kA
Resultado	Aprovado no teste
Rigidez dielétrica de frequência normal
Tensão de teste Valor de referência	2,2 kV
Resultado	Aprovado no teste

Características mecânicas

Dados mecânicos
Parede lateral aberta	Sim

Ensaios mecânicos

Resistência mecânica
Resultado	Aprovado no teste
Fixação no suporte
Trilho de fixação/Befestigungsauflage	NS 35
Força de teste Valor de referência	5 N
Resultado	Aprovado no teste
Teste de danos dos condutores e afrouxamento
Velocidade de rotação	10 U/min
Rotações	135
Bitola do condutor/peso	0,2 mm²/0,2 kg
	6 mm²/1,4 kg
	10 mm²/2 kg
Resultado	Aprovado no teste

Condições ambientais e de vida útil operacional

Envelhecimento
Ciclos de temperatura	192
Resultado	Aprovado no teste
Ensaio de fio incandescente
Período de exposição	30 s
Resultado	Aprovado no teste
Oscilação/ruídos de banda larga
Especificação de teste	DIN EN 50155 (VDE 0115-200):2008-03
Gama	Teste de vida útil de categoria 2, na plataforma rotativa
Frequência	f₁ = 5 Hz a f₂ = 250 Hz
Nível ASD	11,83 (m/s²)²/Hz
Aceleração	4,25g
Duração do teste por eixo	5 h
Sentidos de teste	Eixo X, Y e Z
Resultado	Aprovado no teste
Choques
Especificação de teste	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	Semi-seno
Aceleração	30g
Duração do choque	18 ms
Número de choques por sentido	3
Sentidos de teste	Eixo X, Y e Z (positivo e negativo)
Resultado	Aprovado no teste
Condições ambientais
Temperatura ambiente (funcionamento)	-60 °C ... 105 °C (temperatura de operação máx. por um curto período, ver RTI Elec.)
Temperatura ambiente (armazenamento/transporte)	-25 °C ... 60 °C (durante pouco tempo, não superior a 24 h, -60 °C até +70 °C)
Temperatura ambiente (montagem)	-5 °C ... 70 °C
Temperatura ambiente (acionamento)	-5 °C ... 70 °C
Umidade do ar admissível (armazenamento/transporte)	30 % ... 70 %

Normas e disposições

Conexão conforme norma	IEC 60947-7-1

Montagem

Tipo de montagem	NS 35/7,5
	NS 35/15

Dados comerciais

Código	3031490
Unidades por embalagem	50 Unidade
Quantidade mínima de pedido	50 Unidade
Chave comercial	BE21
Chave de produto	BE2111
Página de catálogo	Página 237 (C-1-2019)
GTIN	4017918186951
Peso por unidade (inclusive embalagem)	16,505 g
Peso por unidade (exclusive embalagem)	16,5 g
