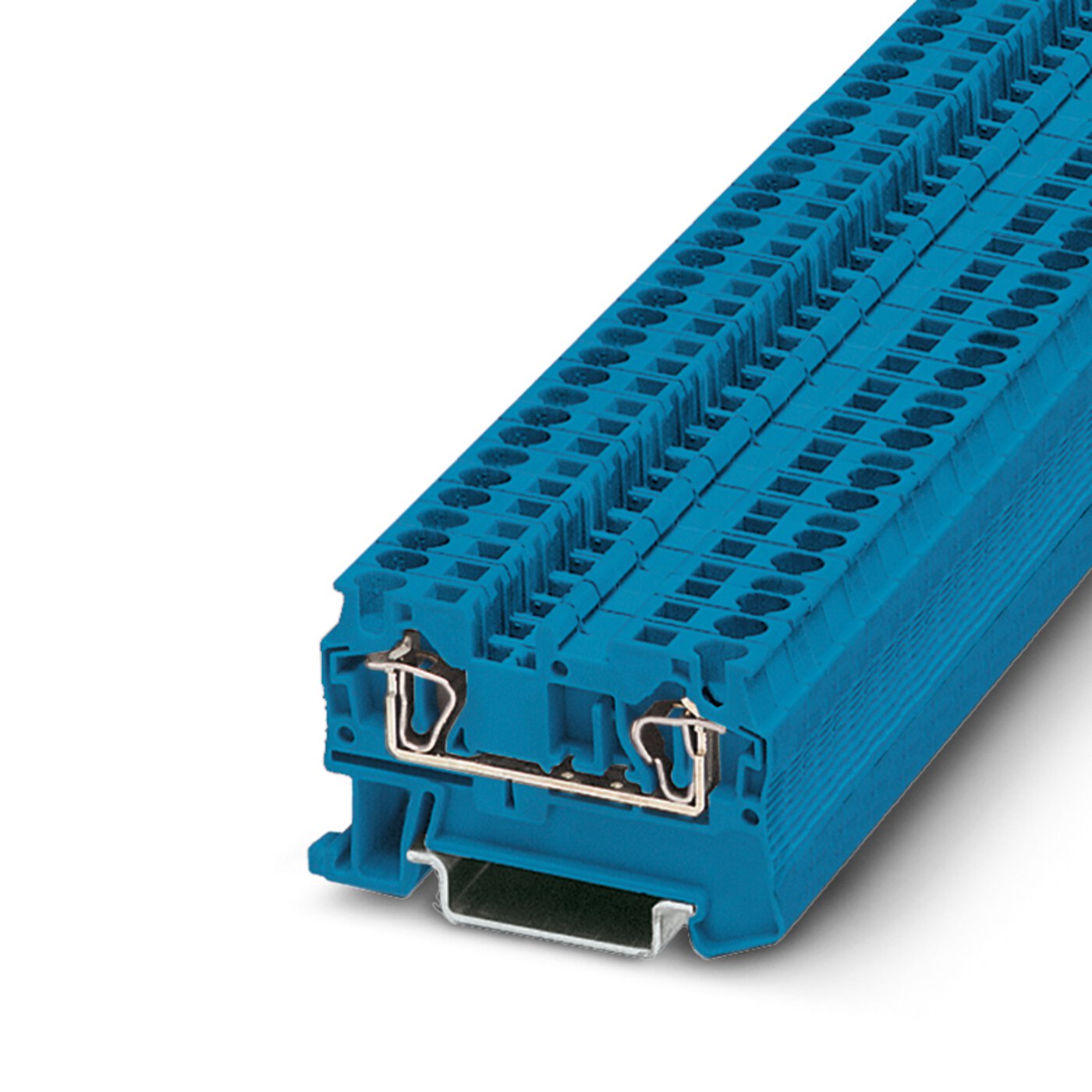

Borne De Passagem St 4 Bu 3031377 Phoenix Contact

Borne de passagem, tensão nominal: 800 V, corrente nominal: 32 A, quantidade de conexões: 2, tipo de conexão: conexão à mola, 1. nível, Bitola: 4 mm², perfil de conexão: 0,08 mm² - 6 mm², tipo de montagem: NS 35/7,5, NS 35/15, cor: azul

Tipo de produto	Terminal de passagem
Área de aplicação	Indústria ferroviária
	Construção de máquinas
	Construção de instalações
	Indústria de processamento
Número de conexões	2
Número de linhas	1
Potenciais	1
Propriedades de isolamento
Categoria de sobretensão	III
Grau de impurezas	3

Características elétricas

Tensão de choque de dimensionamento	8 kV
Potência de dissipação máxima com condição nominal	1,02 W

Dados de conexão

Quantidade de conexões por nível	2
Bitola nominal	4 mm²
1. nível
Comprimento de decapagem	8 mm ... 10 mm
Pino calibrador	A4
Conexão conforme norma	IEC 60947-7-1
Bitola do condutor, fixa	0,08 mm² ... 6 mm²
Bitola do condutor AWG	28 ... 10 (convertido conforme IEC)
Bitola de condutor flexível	0,08 mm² ... 4 mm²
Bitola de condutor flexível [AWG]	28 ... 12 (convertido conforme IEC)
Bitola de condutor flexível (terminal tubular sem luva de plástico)	0,14 mm² ... 4 mm²
Bitola de condutor flexível (terminal tubular com luva de plástico)	0,14 mm² ... 4 mm²
2 condutores com a mesma bitola flexíveis com terminal tubular TWIN com luva de plástico	0,5 mm² ... 1 mm²
Corrente nominal	32 A
Corrente de carga máxima	40 A (com bitola de condutor de 6 mm²)
Tensão nominal	800 V
Bitola nominal	4 mm²

Dados Ex

Dados nominais (ATEX/IECEx)
Identificação	 II 2 GD Ex eb IIC Gb
Gama de temperaturas de aplicação	-60 °C ... 110 °C
Acessório com certificação Ex	3030420 D-ST 4
	3030721 ATP-ST 4
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Listagem de pontes	Jumper de encaixe / FBS 2-6 / 3030336
	Jumper de encaixe / FBS 3-6 / 3030242
	Jumper de encaixe / FBS 4-6 / 3030255
	Jumper de encaixe / FBS 5-6 / 3030349
	Jumper de encaixe / FBS 10-6 / 3030271
	Jumper de encaixe / FBS 20-6 / 3030365
Dados de ponte	28 A / 4 mm²
Elevação de temperatura Ex	40 K (33,4 A / 4 mm²)
Tensão de dimensionamento	550 V
para jumpeamento com jumper	550 V
- com ligação em jumpeamento alternado	352 V
- com ligação em jumpeamento alternado via terminal PE	352 V
- com jumpeamento recortado com tampa	220 V
- com jumpeamento recortado com placa separadora de seções	275 V
Tensão de isolamento nominal	500 V
Saída	(constante)
Nível Ex Geral
Corrente nominal	30 A
Corrente de carga máxima	34,5 A
Resistência de passagem	0,63 mΩ
Dados de conexão Ex Geral
Bitola nominal	4 mm²
Bitola nominal AWG	12
Capacidade de conexão, cabo rígido	0,08 mm² ... 6 mm²
Capacidade de conexão AWG	28 ... 10
Capacidade de conexão, cabo flexível	0,08 mm² ... 4 mm²
Capacidade de conexão AWG	28 ... 12

Medidas

Largura	6,2 mm
Largura da tampa	2,2 mm
Altura	56 mm
Profundidade em NS 35/7,5	36,5 mm
Profundidade em NS 35/15	44 mm

Dados de material

Cor	azul
Classe de inflamabilidade conforme UL 94	V0
Grupo de material isolante	I
Material isolante	PA
Aplicação estática do material isolante	-60 °C
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B)	130 °C
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24	HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26	HL 1 - HL 3
Flamabilidade das superfícies NFPA 130 (ASTM E 162)	aprovado
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662)	aprovado
Toxicidade do gás de combustão NFPA 130 (SMP 800C)	aprovado

Características mecânicas

Dados mecânicos
Parede lateral aberta	Sim

Condições ambientais e de vida útil operacional

Oscilação/ruídos de banda larga
Especificação de teste	DIN EN 50155 (VDE 0115-200):2018-05
Gama	Teste de vida útil de categoria 2, na plataforma rotativa
Frequência	f₁ = 5 Hz a f₂ = 250 Hz
Nível ASD	6,12 (m/s²)²/Hz
Aceleração	3,12g
Duração do teste por eixo	5 h
Sentidos de teste	Eixo X, Y e Z
Resultado	Aprovado no teste
Choques
Especificação de teste	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	Semi-seno
Aceleração	5g
Duração do choque	30 ms
Número de choques por sentido	3
Sentidos de teste	Eixo X, Y e Z (positivo e negativo)
Resultado	Aprovado no teste
Condições ambientais
Temperatura ambiente (funcionamento)	-60 °C ... 105 °C (temperatura de operação máx. por um curto período, ver RTI Elec.)
Temperatura ambiente (armazenamento/transporte)	-25 °C ... 60 °C (durante pouco tempo, não superior a 24 h, -60 °C até +70 °C)
Temperatura ambiente (montagem)	-5 °C ... 70 °C
Temperatura ambiente (acionamento)	-5 °C ... 70 °C
Umidade do ar admissível (armazenamento/transporte)	30 % ... 70 %

Normas e disposições

Conexão conforme norma	IEC 60947-7-1

Montagem

Tipo de montagem	NS 35/7,5
	NS 35/15

Código	3031377
Unidades por embalagem	50 Unidade
Quantidade mínima de pedido	50 Unidade
Chave comercial	BE21
Chave de produto	BE2111
Página de catálogo	Página 229 (C-1-2019)
GTIN	4017918186845
Peso por unidade (inclusive embalagem)	8,567 g
Peso por unidade (exclusive embalagem)	6,468 g
País de origem	DE
