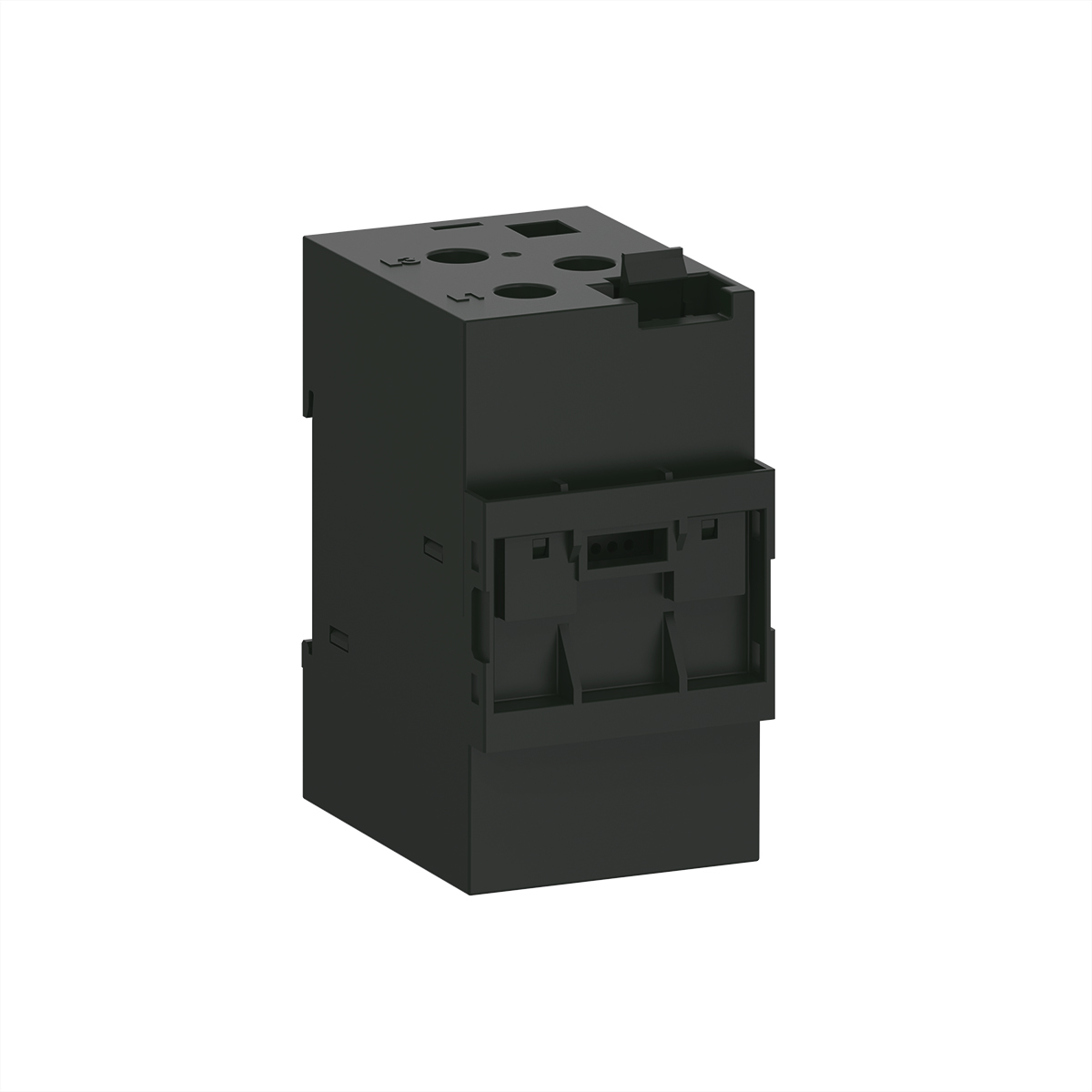

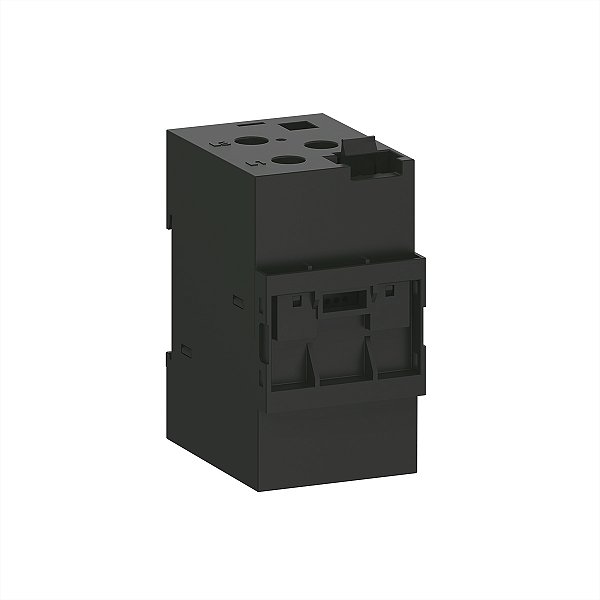

Unidade Medicao Corrente Srw01-Umc2 10558180 WEG

Descrição Técnica Detalhada: Unidade de Medição de Corrente SRW01-UMC2 – WEG (Código: 10558180)

A SRW01-UMC2 é uma unidade de medição de corrente da renomada marca WEG, desenvolvida para compor o sistema de proteção e controle de motores elétricos. Esse módulo é parte integrante do Relé Inteligente SRW01, um dos mais versáteis e utilizados em aplicações de automação industrial e proteção de motores.

Principais Características:

• Modelo: SRW01-UMC2

• Código WEG: 10558180

• Função: Medição de corrente elétrica em tempo real nos três condutores de linha (R/S/T)

• Compatibilidade: Exclusiva para o relé de proteção e monitoramento WEG SRW01

• Faixa de Corrente: Até 80 A (conforme sensor externo e configuração)

• Número de Fases: Trifásica (mede as três fases)

• Conexão: Plugável ao módulo principal SRW01

• Instalação: Montagem em trilho DIN ou fixação por parafuso (acompanha adaptadores)

• Comunicação: Transmite os dados de corrente para o módulo principal, que pode integrar-se a redes industriais como Modbus-RTU, Profibus-DP, DeviceNet, entre outras (dependendo do módulo de comunicação acoplado)

• Precisão: Alta exatidão na medição de corrente RMS, permitindo proteção eficaz contra sobrecargas, curtos e falhas de fase

Aplicações Típicas:

• Centros de Controle de Motores (CCMs)

• Automação de processos industriais

• Proteção de motores elétricos trifásicos

• Monitoramento energético em sistemas industriais

• Integração com CLPs e supervisórios (via módulo SRW01)

Benefícios:

• Modularidade: Permite fácil substituição e ampliação do sistema SRW01

• Segurança: Detecção rápida de sobrecargas, falta de fase e corrente de rotor bloqueado

• Eficiência: Ajuda a evitar paradas inesperadas e danos ao motor

• Diagnóstico: Suporte a leitura de valores de corrente em tempo real para diagnóstico remoto ou local

Ficha Técnica

• Modelo: SRW01-UMC2

• Código WEG: 10558180

• Faixa de Corrente: 1,25 a 12,5 A

• Tipo de Medição: Corrente RMS trifásica

• Compatibilidade: Relé Inteligente SRW01

• Conexão: Via cabo flat SRW01-CB (até 2 metros)

• Instalação: Montagem em trilho DIN ou fixação por parafuso

• Dimensões (L × A × P): 45 × 84 × 80 mm

• Peso Aproximado: 0,2 kg

• Ambiente de Operação:

  • Temperatura: 0 a 40 °C

  • Umidade Relativa: 5% a 90% (sem condensação)

• Grau de Proteção: IP20
