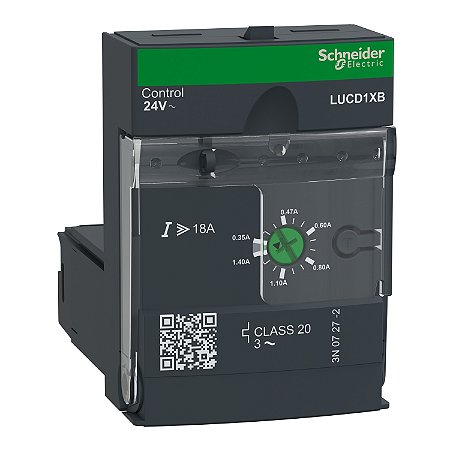

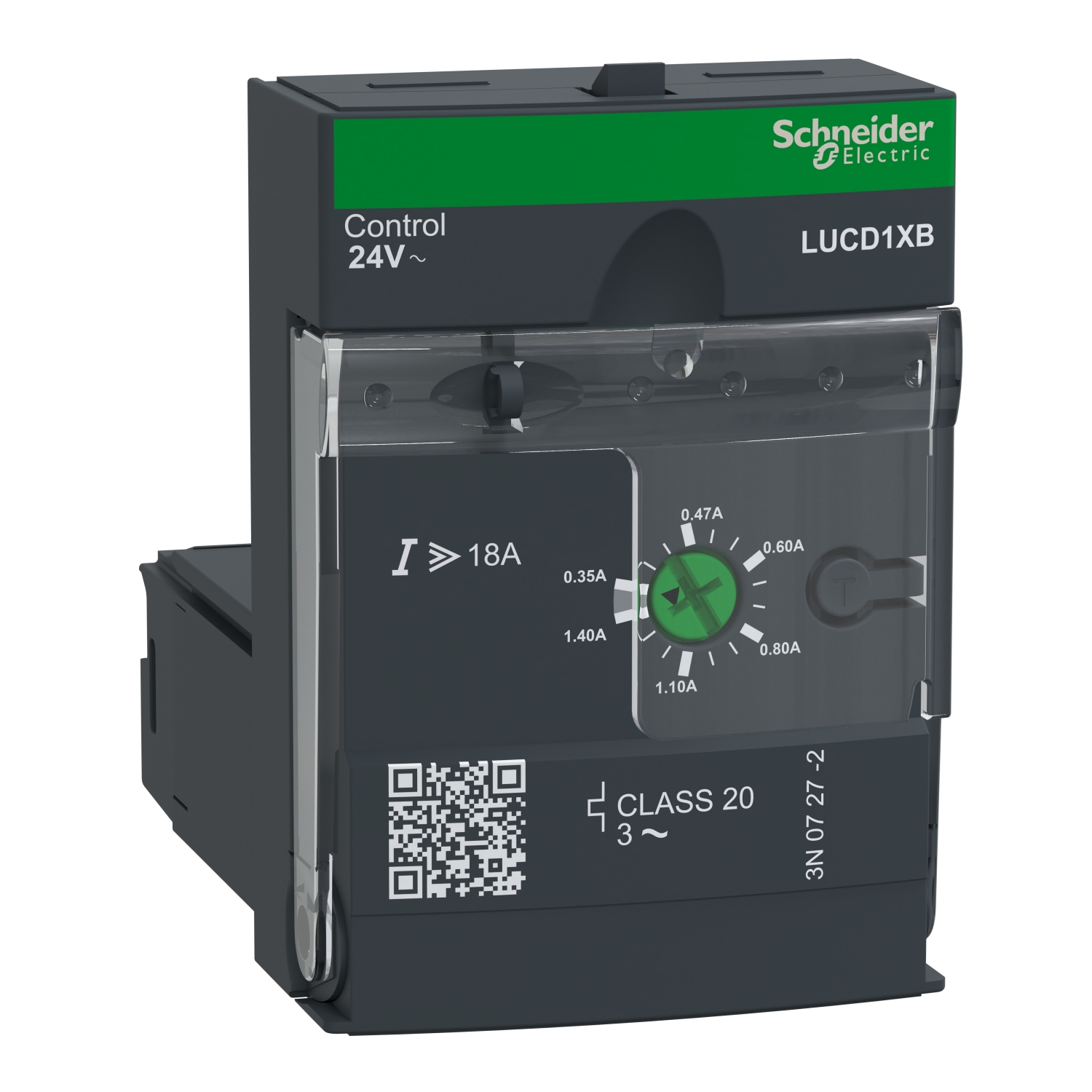

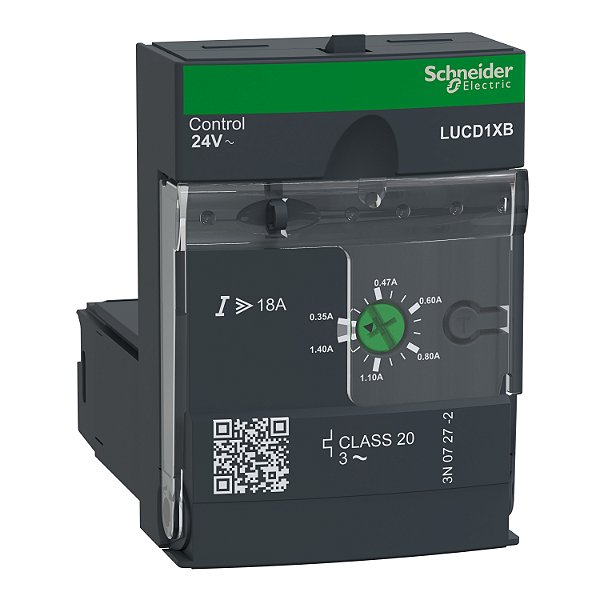

Unidade De Controle Avancada Trifasico Classe 20 0.35-1.4A 24Vca Tesy LUCD1XB SCHNEIDER
Unidade de controle e diagnóstico TeSys U para ser inserida em bases de potência avançadas LUB120, LUB320, LUB380 para formar um controlador de partida TeSys U, para aplicações de motores trifásicos até 0,25kW@400V. Fornece proteção total para motores com corrente nominal Ir 0,35-1,4A (Ir ajustável), classe de disparo por sobrecarga 20, curto-circuito a 13 x Irmax, sobrecorrente a 14,2 x Ir, perda de fase, falha de isolamento (proteção apenas do equipamento). Para diagnóstico, fornece um alarme de sobrecarga térmica para ser gerenciado com um módulo de função adicional (a ser pedido separadamente) e um botão de teste para simulação de sobrecarga. Para ser usado com tensão de 24V CA para o controle da chave de partida (através dos terminais de controle A1/A2 localizados na base de alimentação). Certificado quando usado em conjunto com uma base de potência LUB (IEC, UL, CSA, CCC, EAC, Marine), compatível com Green Premium (RoHS/REACh).
| linha | TeSys |
|---|---|
| Linha de produto | TeSys Ultra |
| Nome do produto | TeSys Ultra |
| Nome abreviado do dispositivo | LUCD |
| Tipo de produto ou componente | Unidade de controle avançada |
| Aplicação do dispositivo | Motor control Motor protection |
| aplicação específica do produto | Funções avançadas e proteção básica, comunicação |
| main function available | Proteção contra sobrecargas e curtos-circuitos Proteção contra falhas e diferenças de fase Reposição manual Proteção contra falhas de aterramento |
| compatibilidade do produto | Power base LUB12 Power base LUB32 Power base LUB38 Power base LUB120 Power base LUB320 Power base LUB380 Reversing contactor breaker LU2B12B Reversing contactor breaker LU2B32B |
| [Ue] tensão de operação nominal | 690 V CA |
| frequência da rede | 40...60 Hz |
| tipo de carga | Motor trifásico - resfriamento: autoresfriado |
| Categoria de uso | CA-44 CA-41 CA-43 |
| alimentação do motor kW | 0,25 kW a 400..0,440 V CA 50/60 Hz |
| rated motor current adjustment range | 0,35…1,4 A |
| classe do disparo de sobrecarga | Classe 20 - limite de Frequência: 40…60 Hz - Compensação de temperatura: -25…70 °C para IEC 60947-6-2 Classe 20 - limite de Frequência: 40…60 Hz - Compensação de temperatura: -25…70 °C para UL 508 |
| limiar de disparo | 14,2 x Ir +/- 20 % |
| sensibilidade da falha de fase | Sim |
| [Uc] control circuit voltage | 24 V CA |
| limites de tensão de circuito de controle | 20..0,26,5 V of CA circuito 24 V Em funcionamento 14,5 V of CA circuito 24 V saída |
|---|---|
| consumo de corrente típico | 140 mA a 24 V CA I máximo ao fechar com LUB12 220 mA a 24 V CA I máximo ao fechar com LUB32 220 mA a 24 V CA I máximo ao fechar with LUB38 70 mA a 24 V CA I rms selado com LUB12 90 mA a 24 V CA I rms selado com LUB32 90 mA a 24 V CA I rms selado with LUB38 |
| dissipação de calor | 2 W of circuito de controle com LUB12 3 W of circuito de controle com LUB32 3 W of circuito de controle with LUB38 |
| tempo de funcionamento | 35 ms abertura com LUB12 of circuito de controle 35 ms abertura com LUB32 of circuito de controle 35 ms abertura with LUB38 of circuito de controle 70 ms fechamento com LUB12 of circuito de controle 70 ms fechamento com LUB32 of circuito de controle 70 ms fechamento with LUB38 of circuito de controle |
| reposição | Reposição manual |
| padrões | EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, com barreira de fase CSA C22.2 No 60947-4-1, com barreira de fase |
| Certificações do produto | CE UL CSA CCC EAC ASEFA ATEX Marine |
| [Ui] tensão nominal de isolamento | 690 V conforme IEC 60947-6-2 600 V conforme UL 60947-4-1 600 V conforme CSA C22.2 No 60947-4-1 |
| [Uimp] tensão nominal suportável de impulso | 6 kV IEC 60947-6-2 |
| separação segura do circuito | 400 V SELV entre os circuitos de controle e auxiliares para IEC 60947-1 400 V SELV entre os circuitos de controle ou auxiliares e o circuito principal para IEC 60947-1 |
| Modo de fixação | Plug-in (face frontal) |
| Largura | 45 mm |
| Altura | 66 mm |
| Profundidade | 60 mm |
| código de compatibilidade | LUCD |
| grau de proteção IP | IP20 painel frontal e terminais cabeados conforme IEC 60947-1 IP20 outras faces conforme IEC 60947-1 IP40 painel frontal fora da zona de conexão conforme IEC 60947-1 |
|---|---|
| tratamento de proteção | TH conforme IEC 60068 |
| temperatura ambiente do ar para funcionamento | -25…70 °C |
| Temperatura ambiente para armazenamento | -40…85 °C |
| altitude de funcionamento | 2000 m |
| resistência a incêndios | 960 °C peças que suportam componentes ativos para IEC 60695-2-12 650 °C para IEC 60695-2-12 |
| resistência ao choque | 10 gn polos de alimentação abertos conforme IEC 60068-2-27 15 gn polos de alimentação fechados conforme IEC 60068-2-27 |
| resistência à vibração | 2 gn 5…300 Hz polos de alimentação abertos para IEC 60068-2-6 4 gn 5…300 Hz polos de alimentação fechados para IEC 60068-2-6 |
| resistência a descarga eletroestática | 8 kV nível 3 ao ar livre para IEC 61000-4-2 8 kV nível 4 No contato para IEC 61000-4-2 |
| onda de choque sem dissipação | 1 kV modo de série para IEC 60947-6-2 2 kV Modo comum para IEC 60947-6-2 |
| resistência a campos de radiação | 10 V/m 3 para IEC 61000-4-3 |
| resistência a transientes elétricos | 2 kV classe 3 ligação de série conforme IEC 61000-4-4 4 kV classe 4 todos os circuitos, exceto ligação de série conforme IEC 61000-4-4 |
| imunidade a campos radioelétricos | 10 V para IEC 61000-4-6 |
| imunidade a microquebras | 3 ms |
| imunidade a quedas de tensão | 70 % / 500 ms conforme IEC 61000-4-11 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 10,5 cm |
| Package 1 Width | 5,5 cm |
| Package 1 Length | 8,5 cm |
| Package 1 Weight | 140,0 g |
| Garantia | 18 months |
|---|
