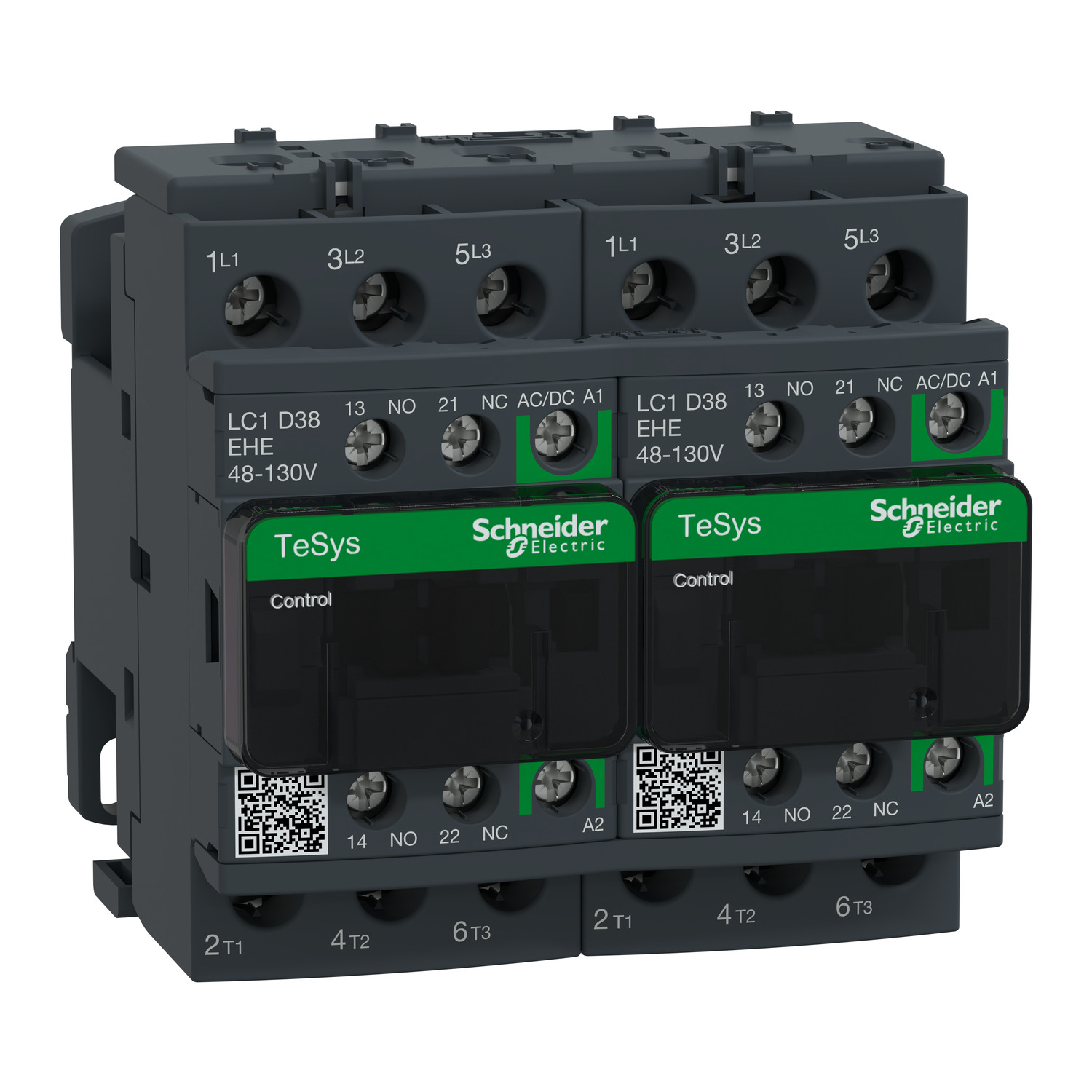

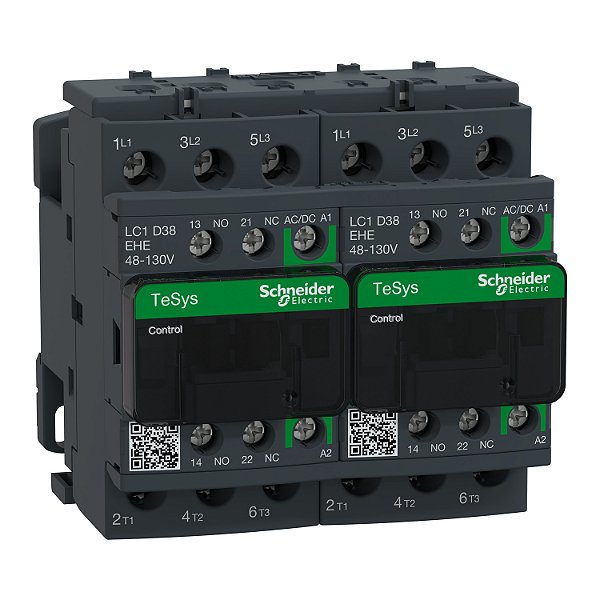

Tesys D Reversing Contactor - 3P - <= 440 V - 38 A Ac-3 - 48...130 V Ac/Dc Coil LC2D38EHE SCHNEIDER

Código: LC2D38EHE Marca: Schneider

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Qtde: Incluir no Orçamento Estoque: Disponível

Contator reversor TeSys Deca, 3 polos (3NA), para aplicações de controle de motores até 38A/690V AC-3 (18,5kW@400V). Fornece bobinas de 48-130V CA/CC de baixo consumo com controle eletrônico, contatos auxiliares embutidos 2NA+2NF (contatos espelho NF), conexão por terminais de grampo de parafuso. Para taxas de operação de até 3600 ciclos/hora e ambientes de até 60°C, adquire alta confiabilidade e durabilidade. Compacto (largura de 90 mm), montagem em trilho DIN ou fixação por parafuso. Com conexões de potência reversa pré-cabeadas, intertravamento mecânico (sem intertravamento elétrico). Certificação multipadrões (IEC, UL, CSA, CCC, EAC, Marine), compatível com Green Premium (RoHS/REACh).

Principal
Nome do produto	TeSys Deca Advanced
Tipo de produto ou componente	Contator inversor
Nome abreviado do dispositivo	LC2D
aplicação do contator	Carga resistiva Controle do motor
Categoria de uso	CA-3 CA-1
Apresentação do dispositivo	Pré-montado com inversão de barramento de energia
Descrição de polos	3P
power pole contact composition	3 NA
[Ue] tensão de operação nominal	Circuito de potência: <= 690 V CA 25...400 Hz
[Ie] corrente nominal de operação	50 A (at <60 °C) at <= 440 V CA CA-1 for circuito de potência 38 A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência 38 A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência
alimentação do motor kW	9 kW at 220..0,230 V CA 50 Hz 18,5 kW at 380..0,400 V CA 50 Hz 18,5 kW at 415 V CA 50 Hz 18,5 kW at 440 V CA 50 Hz 18,5 kW at 500 V CA 50 Hz 18,5 kW at 660...690 V CA 50 Hz
motor power HP (UL / CSA)	2 hp at 115 V CA 60 Hz for monofásico motors 5 hp at 230/240 V CA 60 Hz for monofásico motors 10 hp at 200/208 V CA 60 Hz for trifásico motors 10 hp at 230/240 V CA 60 Hz for trifásico motors 20 hp at 460/480 V CA 60 Hz for trifásico motors 25 hp at 575/600 V CA 60 Hz for trifásico motors
tipo do circuito de controle	CA a 50/60 Hz AC/DC electronic CC AC/DC electronic
[Uc] Tensão do circuito de controle	48...130 V CA 50/60 Hz 48...130 V CC
Contato Auxiliar	1 NA + 1 NF
[Uimp] tensão nominal suportável de impulso	6 kV conforme IEC 60947
Categoria de sobretensão	III
[Ith] corrente térmica ao ar livre convencional	10 A (at 60 °C) for circuito de sinalização 50 A (at 60 °C) for circuito de potência
capacidade de fechamento nominal Irms	140 A CA for circuito de sinalização conforming to IEC 60947-5-1 250 A CC for circuito de sinalização conforming to IEC 60947-5-1 550 A at 440 V for circuito de potência conforming to IEC 60947
capacidade de corte nominal	550 A at 440 V for circuito de potência conforming to IEC 60947
[Icw] corrente nominal de curta duração admissível	100 A - 1 s for circuito de sinalização 120 A - 500 ms for circuito de sinalização 140 A - 100 ms for circuito de sinalização 430 A 40 °C - 1 s for circuito de potência 60 A 40 °C - 10 mín for circuito de potência 150 A 40 °C - 1 mín for circuito de potência 310 A 40 °C - 10 s for circuito de potência
classificação do fusível associado	10 A gG for circuito de sinalização conforming to IEC 60947-5-1 63 A gG at <= 690 V coordination tipo 1 for circuito de potência 63 A gG at <= 690 V coordination tipo 2 for circuito de potência
impedância média	2 MOhm - Ith 50 A 50 Hz for circuito de potência
[Ui] tensão de isolamento nominal	Circuito de potência: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-1
durabilidade elétrica	1,8 Mciclos 35 A CA-3 no Ue <= 440 V 0,9 Mciclos 50 A CA-1 no Ue <= 440 V
dissipação de alimentação por polo	5 W CA-1 3 W CA-3
Front cover	Com
tipo de bloqueio	Mecânico
Suporte de montagem	Placa Calha
padrões	EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1
certificações do produto	CCC CSA EAC UL KC DNV-GL LROS (Lloyds register of shipping) UKCA
conexões - terminais	Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Sem ponta do cabo Circuito de controle: Terminais de parafuso 2 cabo(s)1…4 mm²Flexível Sem ponta do cabo Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Com ponta do cabo Circuito de controle: Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Com ponta do cabo Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Sólido Circuito de controle: Terminais de parafuso 2 cabo(s)1…4 mm²Sólido Circuito de potência: Terminais de parafuso 1 cabo(s)2,5…10 mm²Flexível Sem ponta do cabo Circuito de potência: Terminais de parafuso 2 cabo(s)2,5…10 mm²Flexível Sem ponta do cabo Circuito de potência: Terminais de parafuso 1 cabo(s)1…10 mm²Flexível Com ponta do cabo Circuito de potência: Terminais de parafuso 2 cabo(s)1,5…6 mm²Flexível Com ponta do cabo Circuito de potência: Terminais de parafuso 1 cabo(s)1,5…10 mm²Sólido Circuito de potência: Terminais de parafuso 2 cabo(s)2,5…10 mm²Sólido
torque de aperto	Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2 Circuito de potência: 2,5 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm Circuito de potência: 2,5 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2 Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2 Circuito de potência: 2,5 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2
tempo de funcionamento	45...55 ms Fechamento 20...90 ms Abertura
nível de fiabilidade de segurança	B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
durabilidade mecânica	15 Mciclos
Maximum operating rate	3600 cic/h 60 °C

Complementar
tecnologia da bobina	Built-in bidirectional peak limiting
limites de tensão de circuito de controle	<= 0,1 Uc (-40…70 °C):saída CA/CC 0,85...1.1 Uc (-40…60 °C):funcionamento CA/CC 1...1.1 Uc (60…70 °C):funcionamento CA/CC
potência de irrupção em VA	25 VA 50/60 Hz 20 °C
potência de irrupção em W	24 W a 20 °C
consumo de potência de manutenção em VA	1,3 VA 20 °C 50/60 Hz
consumo de potência de manutenção em W	0,8 W a 20 °C
dissipação de calor	0,8 W a 50/60 Hz
tipo de contatos auxiliares	tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 tipo contato de espelho 1 NF para IEC 60947-4-1
frequência do circuito de sinalização	25..0,400 Hz
corrente de comutação mínima	5 mA for circuito de sinalização
tensão de comutação mínima	17 V for circuito de sinalização
tempo não sobreposto	1,5 ms na desenergização entre contato NA e NF 1,5 ms na energização entre contato NA e NF
resistência de isolamento	> 10 MOhm for circuito de sinalização

Meio ambiente
grau de proteção IP	IP20 face frontal para IEC 60529
resistência climática	para IACS E10 para IEC 60947-1 Annex Q category D
tratamento de proteção	TH conforme IEC 60068-2-30
Grau de poluição	3
temperatura ambiente do ar para funcionamento	-40…60 °C 60…70 °C com degradação
Temperatura ambiente para armazenamento	-60…80 °C
altitude de funcionamento	0...3000 m
Resistência a incêndios	850 °C conforme IEC 60695-2-1
retardamento de chamas	V1 conforme UL 94
Robustez mecânica	Vibrações contator aberto: 2 Gn, 5...300 Hz Vibrações contator fechado: 4 Gn, 5...300 Hz Choques contator fechado: 15 Gn para 11 ms Choques contator aberto: 8 Gn para 11 ms
Altura	85 mm
Largura	90 mm
Profundidade	92 mm
Peso líquido	0,933 kg
cor	Cinza (SE GREY 6) Verde (SE GREEN 2)

Unidades de embalagem
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	11,200 cm
Package 1 Width	11,200 cm
Package 1 Length	13,500 cm
Package 1 Weight	1,019 kg
Unit Type of Package 2	S02
Number of Units in Package 2	5
Package 2 Height	15,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	5,395 kg

Garantia contratual
Garantia	18 months
