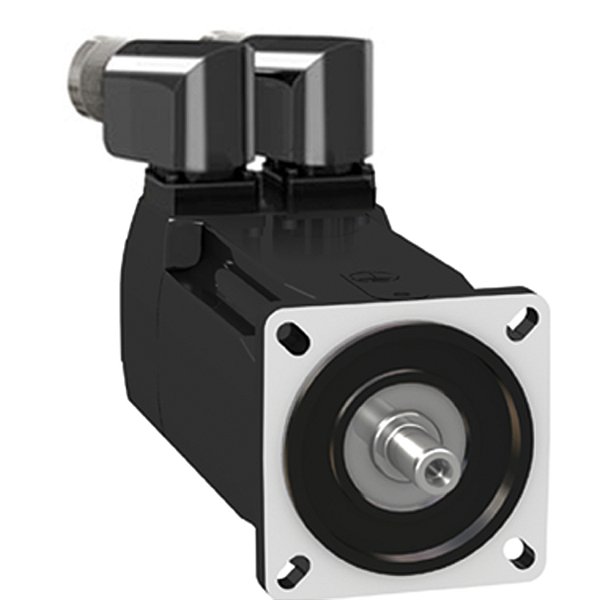

Servomotor De Média Inércia Com 70Mm De Flange - 2.5 Nm/4000 Rpm - Multi-Volta - Eixo Chaveado - Com Freio - Conector Angular - Ip 65/Ip 67 BMH0702T32F2A SCHNEIDER

Código: BMH0702T32F2A Marca: Schneider

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Qtde: Incluir no Orçamento Estoque: Disponível

Principal
Nome abreviado do dispositivo	BMH
Tipo de produto ou componente	Servomotor
velocidade máxima mecânica	8000 rpm
torque de perda contínua	2,5 N.m para LXM32.D30M2 a 10 A, 115 V, monofásico 2,5 N.m para LXM32.D18M2 a 6 A, 230 V, monofásico
torque de perda máxima	6,4 N.m para LXM32.D30M2 a 10 A, 115 V, monofásico 7,4 N.m para LXM32.D18M2 a 6 A, 230 V, monofásico
potência nominal de saída	600 W para LXM32.D30M2 a 10 A, 115 V, monofásico 900 W para LXM32.D18M2 a 6 A, 230 V, monofásico
torque nominal	2,3 N.m para LXM32.D30M2 a 10 A, 115 V, monofásico 2,1 N.m para LXM32.D18M2 a 6 A, 230 V, monofásico
velocidade nominal	2500 rpm para LXM32.D30M2 a 10 A, 115 V, monofásico 4000 rpm para LXM32.D18M2 a 6 A, 230 V, monofásico
compatibilidade do produto	LXM32.D30M2 a 115 V monofásico LXM32.D18M2 a 230 V monofásico
fim de eixo	Roscado
grau de proteção IP	IP65 padrão IP67 com kit IP67
resolucao do feedback de velocidade	131072 pontos/volta x 4096 voltas
freio de retenção	Com
Suporte de montagem	Flange conforme norma internacional
Conexão elétrica	Conectores em ângulo reto giratórios

Complementar
Compatibilidade da linha	Lexium 32
Tensão nominal de alimentação [Us]	240 V
Número de fases da rede	Trifásico
corrente continua parado	5,38 A
potencia continua	1,51 W
corrente máxima Irms	17,64 A para LXM32.D30M2 17,5 A para LXM32.D18M2
corrente máxima permanente	17,71 A
segundo eixo	Sem a extremidade de segundo eixo
diâmetro do eixo	11 mm
comprimento do eixo	23 mm
comprimento de chave	18 mm
tipo de feedback	Multiturn SinCos Hiperface
torque bloqueado	3 N.m freio de retenção
tamanho da flange do motor	70 mm
número de pilhas do motor	2
constante de torque	0,46 N.m/A a 120 °C
Constante de força eletromotriz inversa	29,6 V/krpm a 120 °C
número de pólos do motor	5,0
inércia do rotor	1,24 kg.cm²
resistência do estator	1,15 Ohm a 20 °C
indutância do estator	1,76 mH a 20 °C
constante temporal elétrica do estator	3,1 ms a 20 °C
esforço radial máximo Fr	710 N a 1000 rpm 560 N a 2000 rpm 490 N a 3000 rpm 450 N a 4000 rpm 410 N a 5000 rpm 390 N a 6000 rpm
esforço axial máximo Fa	0,2 x Fr
potencia de entrada de frenagem	7 W
tipo de resfriamento	Convecção natural
comprimento	193 mm
diametro do colar de centragem	60 mm
profundidade do colar de centralização	2,5 mm
número de orifícios de montagem	4
diâmetro do orifícios de montagem	5,5 mm
diâmetro do circulo dos orifícios de montagem	82 mm
Peso líquido	3,3 kg
referência de medição	BMH0702T
número de fases da rede	3
erro de precisão (angular)	1,4 °
temperatura do cobre quente	135 °C
temperatura do ima quente	100 °C
temperatura do ima rt	20 °C

Unidades de embalagem
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	39,500 cm
Package 1 Width	18,800 cm
Package 1 Length	11,200 cm
Package 1 Weight	3,439 kg
Unit Type of Package 2	S04
Number of Units in Package 2	4
Package 2 Height	30 cm
Package 2 Width	40 cm
Package 2 Length	60 cm
Package 2 Weight	14,494 kg
Unit Type of Package 3	P06
Number of Units in Package 3	16
Package 3 Height	75,000 cm
Package 3 Width	80,000 cm
Package 3 Length	60,000 cm
Package 3 Weight	65,976 kg

Garantia contratual
Garantia	18 months
