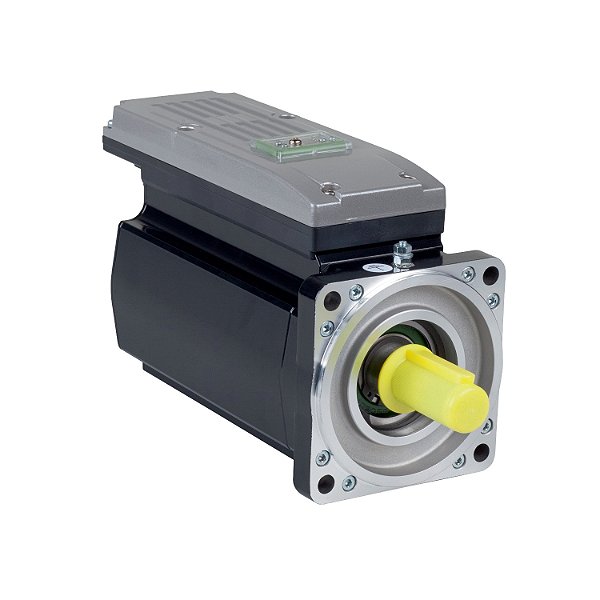

Servomotor De Drive Integrado - Flange De 100 Mm - 2.5 Nm/3000 Rpm - Mono-Volta - Eixo Chavetado - Sem Freio - Ip54 ILM1001P11A0000 SCHNEIDER
Este produto faz parte da linha PacDrive 3, uma oferta de servo motores integrados para máquinas de 0,31kW a 1,91kW. O motor servo integrado de 8 polos apresenta 1 pilha com uma velocidade mecânica máxima de 3000rpm, um torque de estol nominal contínuo de 2,5 nm e chave paralela. É um motor servo integrado com uma tensão de alimentação de 250V a 700V, uma corrente contínua de 1,8a e uma potência contínua máxima de 0,6kW. As dimensões do eixo são de 19 mm (diâmetro) x 40 mm (comprimento). É adequado para uso em controle geral da máquina, automação de máquinas de embalagem, aplicações de manuseio de materiais. Ele suporta montagem de flange de 100 mm do Standard Standard com um sistema de resfriamento de convecção natural. Os módulos de servo integrados do Lexium 62 ILM podem ser controlados com todos os controladores de movimento da série PacDrive LMC e Pro/Pro 2 Series via comunicação SERCOS. Multiaxis Integrated Servo drives de 0,31kW a 1,91kW para soluções de automação com base no PacDrive 3.
| Linha de produto | PacDrive 3 |
|---|---|
| Tipo de produto ou componente | Movimentação do servo motor integrado |
| Nome abreviado do dispositivo | ILM |
| Tensão nominal de alimentação [Us] | 250...700 V |
|---|---|
| corrente continua parado | 1,8 A |
| torque de perda contínua | 2,5 N.m |
| torque de perda máxima | 9,6 N.m |
| potência nominal de saída | 600 W |
| torque nominal | 1,9 N.m |
| Nominal speed | 3000 rpm |
| corrente máxima Irms | 7,4 A |
| [In] Corrente nominal | 1,4 A |
| fim de eixo | Roscado |
| segundo eixo | Sem a extremidade de segundo eixo |
| diâmetro do eixo | 19 mm |
| comprimento do eixo | 40 mm |
| comprimento de chave | 30 mm |
| tipo de feedback | SinCos Hiperface monovolta absoluta |
| resolucao do feedback de velocidade | 128 períodos |
| freio de retenção | Sem |
| Suporte de montagem | Flange conforme norma internacional |
| tamanho da flange do motor | 100 mm |
| constante de torque | 1,39 N.m/A a 120 °C |
| Constante de força eletromotriz inversa | 90 V/krpm a 20 °C |
| número de pólos do motor | 8 |
| inércia do rotor | 1,4 kg.cm² |
| resistência do estator | 9,8 Ohm a 20 °C of Ph/Ph 6,82 Ohm a 120 °C of Fase/N |
| indutância do estator | 45,7 mH a 20 °C of Ph/Ph 22,85 mH a 120 °C of Fase/N |
| esforço radial máximo Fr | 900 N a 1000 rpm 720 N a 2000 rpm 630 N a 3000 rpm |
| esforço axial máximo Fa | 0,2 x Fr |
| tipo de resfriamento | Convecção natural |
| comprimento | 215 mm |
| número de pilhas do motor | 1 |
| diametro do colar de centragem | 95 mm |
| profundidade do colar de centralização | 3,5 mm |
| número de orifícios de montagem | 4 |
| diâmetro do orifícios de montagem | 9 mm |
| diâmetro do circulo dos orifícios de montagem | 115 mm |
| Peso líquido | 4,9 kg |
| grau de proteção IP | IP54 |
|---|
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 26,000 cm |
| Package 1 Width | 20,000 cm |
| Package 1 Length | 59,000 cm |
| Package 1 Weight | 5,530 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 80,000 cm |
| Package 2 Length | 60,000 cm |
| Package 2 Weight | 44,127 kg |
| Garantia | 18 meses |
|---|
