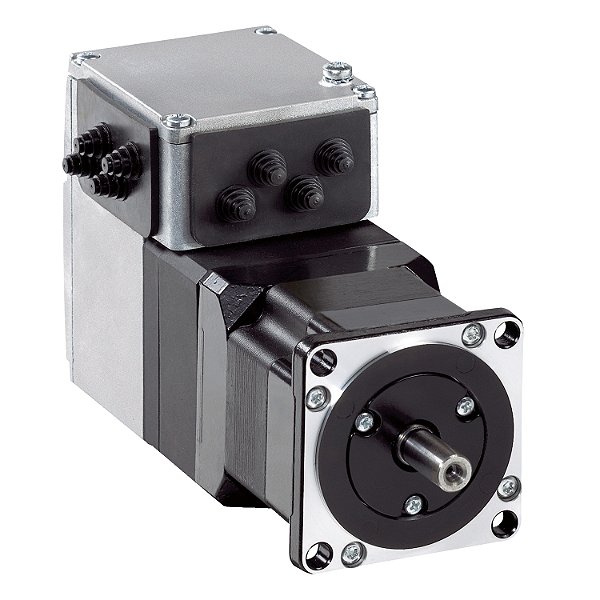

Servomotor Com Flange De 57 Mm - 0.46 Nm/4300 Rpm - Rs 485 - Mono-Volta - Sem Freio - 24/36 V ILA1R572PC1A0 SCHNEIDER

Código: ILA1R572PC1A0 Marca: Schneider

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Qtde: Incluir no Orçamento Estoque: Disponível

Principal
Linha de produto	Propulsor integrado Lexium
Tipo de produto ou componente	Motion acionamento integrado
Nome abreviado do dispositivo	ILA
tipo de motor	Servo motor ca síncrono
número de pólos do motor	6
Número de fases da rede	Monofásico
Tensão nominal de alimentação [Us]	24 V 36 V
Tipo de rede	CC
interface de comunicacao	RS485, Integrado
comprimento	163,8 mm
tipo de enrolamento	Média velocidade de rotação e médio torque
Conexão elétrica	Conector industrial
freio de retenção	Sem
tipo de redutor	Sem
velocidade nominal	2600 rpm a 24 V 4300 rpm a 36 V
torque nominal	0,45 N.m

Complementar
taxa de transmissão	9.6, 19.2 and 38.4 kbauds
Suporte de montagem	Flange
tamanho da flange do motor	57 mm
número de pilhas do motor	2
diametro do colar de centragem	50 mm
profundidade do colar de centralização	1,6 mm
número de orifícios de montagem	4
diâmetro do orifícios de montagem	5,2 mm
diâmetro do circulo dos orifícios de montagem	66,6 mm
tipo de feedback	Single turn encoder
fim de eixo	Não roscado
segundo eixo	Sem a extremidade de segundo eixo
diâmetro do eixo	9 mm
comprimento do eixo	20 mm
limites de tensão de alimentação	18…40 V
consumo de corrente	7000 mA contínuo máximo 8500 mA pico
Característica do Fusível	10 A
tipo de entrada/saída	4 sinais (cada um utilizado como entrada ou saída)
estado de tensão 0 garantido	-3...4.5 V
estado de tensão 1 garantido	15...30 V
corrente de entrada digital	10 mA em 24V na/STO_A of entrada de segurança 3 mA em 24V na/STO_B of entrada de segurança 2 mA em 24V of 24 V interface de sinal
Tensão de saída discreta	23...25 V
corrente de comutação máxima	100 mA por saída 200 mA total
Tipo de proteção	Safe torque off Curto-circuito na tensão de saída Sobrecarga na tensão de saída
torque de perda máxima	0,72 N.m
torque de perda contínua	0,45 N.m
resolucao do feedback de velocidade	16384 pontos/volta
erro de precisão	+/- 0.05 °
inércia do rotor	0,18 kg.cm²
esforço radial máximo Fr	107 N
esforço axial máximo Fa	104 N (força de pressão) 104 N (força de tensão)
vida útil em horas	20000 H rolamento
gravação	CE
tipo de resfriamento	Convecção natural
Peso líquido	1,7 kg

Meio ambiente
Normas	EN 50347 EN 61800-3 : 2001-02 EN/IEC 50178 IEC 60072-1 EN/IEC 61800-3 IEC 61800-3, Ed 2 EN 61800-3:2001, second environment
Certificações do produto	UL TÜV cUL
temperatura ambiente do ar para funcionamento	50…65 °C (com redução de potência de 2% a cada °C) 0…50 °C (Sem redução de valor)
temperatura ambiente do ar admissível ao redor do dispositivo	105 °C amplificador de potência 110 °C motor
Temperatura ambiente para armazenamento	-25…70 °C
altitude de funcionamento	<= 1000 m Sem redução de valor
umidade relativa	15…85 % Sem condensação
resistência à vibração	20 m/s² (f= 10…500 Hz) 10 ciclos conforme EN/IEC 60068-2-6
resistência ao choque	150 m/s² 1000 choques conforme EN/IEC 60068-2-29
Grau de proteção IP	IP41 shaft bushing: conforming to EN/IEC 60034-5 IP54 total except shaft bushing: conforming to EN/IEC 60034-5

Unidades de embalagem
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	11,5 cm
Package 1 Width	19 cm
Package 1 Length	39,5 cm
Package 1 Weight	1,7 kg
Unit Type of Package 2	CAR
Number of Units in Package 2	1
Package 2 Height	11,5 cm
Package 2 Width	19 cm
Package 2 Length	39,5 cm
Package 2 Weight	1,75 kg

Garantia contratual
Garantia	18 months
