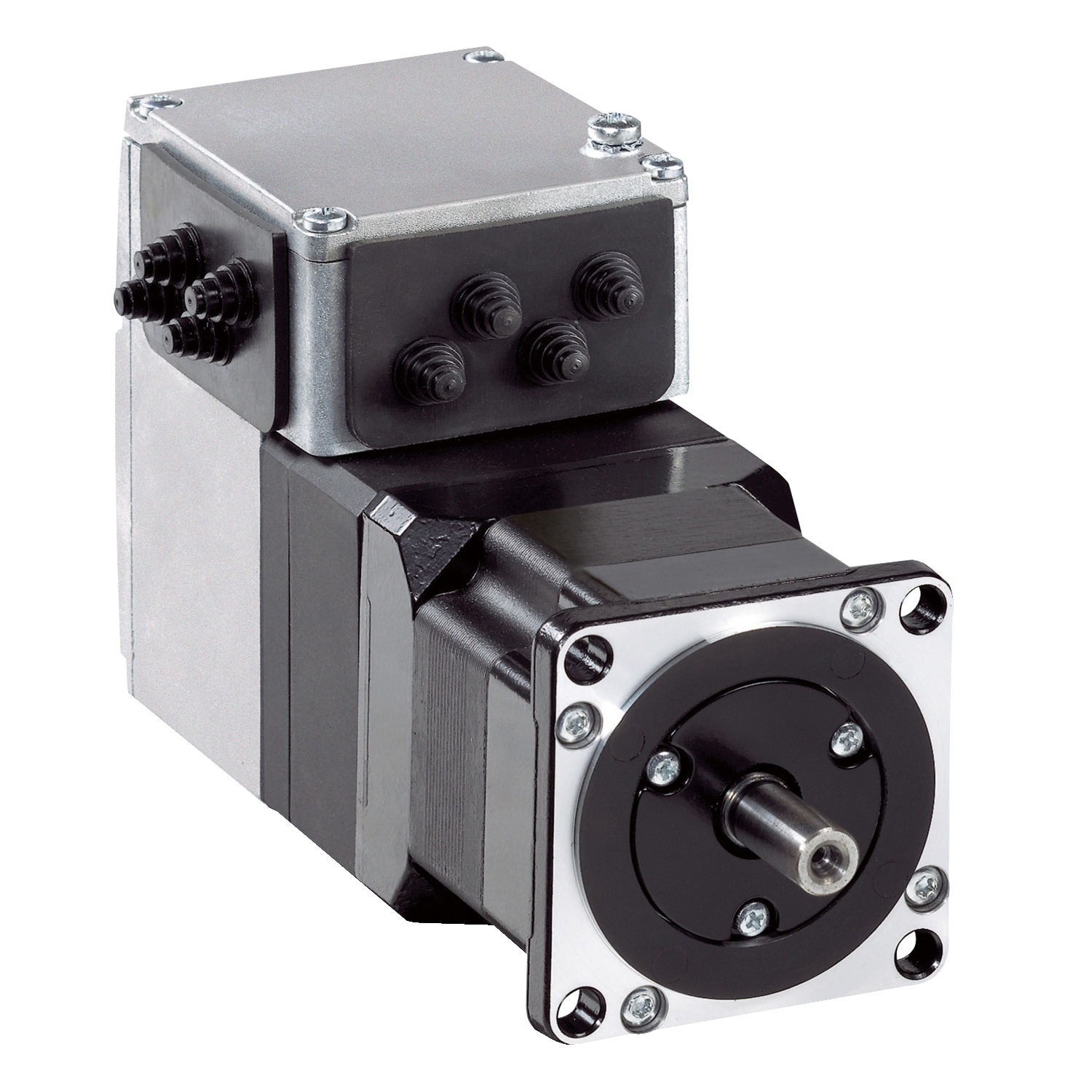

Servomotor Com Flange De 57 Mm - 0.26 Nm/5500 Rpm - Ethernet/Ip - Mono-Volta - Com Freio - 24/48 V ILA2K571PB1F0 SCHNEIDER
Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco
Incluir no Orçamento
Estoque:
Disponível
Servomotor Com Flange De 57 Mm - 0.26 Nm/5500 Rpm - Ethernet/Ip - Mono-Volta - Com Freio - 24/48 V ILA2K571PB1F0 SCHNEIDER
| Linha de produto | Propulsor integrado Lexium |
|---|---|
| Tipo de produto ou componente | Motion acionamento integrado |
| Nome abreviado do dispositivo | ILA |
| tipo de motor | Servo motor ca síncrono |
| número de pólos do motor | 6 |
| Número de fases da rede | Monofásico |
| Tensão nominal de alimentação [Us] | 24 V 48 V |
| Tipo de rede | CC |
| interface de comunicacao | Ethernet/IP, Integrado |
| comprimento | 190,8 mm |
| tipo de enrolamento | Média velocidade de rotação e médio torque |
| Conexão elétrica | Conector placa de circuito impresso |
| freio de retenção | Com |
| tipo de redutor | Sem |
| velocidade nominal | 3200 rpm a 24 V 5100 rpm a 48 V |
| torque nominal | 0,44 N.m |
| torque bloqueado | 1,2 N.m freio de retenção |
| taxa de transmissão | 125, 250, 500 kbauds |
|---|---|
| Suporte de montagem | Flange |
| tamanho da flange do motor | 57 mm |
| número de pilhas do motor | 1 |
| diametro do colar de centragem | 50 mm |
| profundidade do colar de centralização | 1,6 mm |
| número de orifícios de montagem | 4 |
| diâmetro do orifícios de montagem | 5,2 mm |
| diâmetro do circulo dos orifícios de montagem | 66,6 mm |
| tipo de feedback | Single turn encoder |
| fim de eixo | Não roscado |
| segundo eixo | Sem a extremidade de segundo eixo |
| diâmetro do eixo | 9 mm |
| comprimento do eixo | 20 mm |
| limites de tensão de alimentação | 18…55,2 V |
| consumo de corrente | 5000 mA contínuo máximo 7000 mA pico |
| Característica do Fusível | 16 A |
| interface de comissionamento | RS485 Modbus TCP (9.6, 19.2 and 38.4 kbauds) |
| tipo de entrada/saída | 4 sinais (cada um utilizado como entrada ou saída) |
| estado de tensão 0 garantido | -3...4.5 V |
| estado de tensão 1 garantido | 15...30 V |
| corrente de entrada digital | 10 mA em 24V of entrada de segurança 2 mA em 24V of 24 V interface de sinal |
| Tensão de saída discreta | 23...25 V |
| corrente de comutação máxima | 100 mA por saída 200 mA total |
| Tipo de proteção | Safe torque off Sobrecarga na tensão de saída Curto-circuito na tensão de saída |
| torque de perda máxima | 0,62 N.m |
| torque de perda contínua | 0,44 N.m |
| resolucao do feedback de velocidade | 16384 pontos/volta |
| erro de precisão | +/- 0.05 ° |
| inércia do rotor | 0,165 kg.cm² |
| esforço radial máximo Fr | 89 N |
| esforço axial máximo Fa | 104 N (força de pressão) 104 N (força de tensão) |
| vida útil em horas | 20000 H rolamento |
| potencia de entrada de frenagem | 10 W |
| tempo de soltura do freio | 14 ms |
| tempo de aplicação de frenagem | 13 ms |
| gravação | CE |
| tipo de resfriamento | Convecção natural |
| Peso líquido | 1,4 kg |
| Normas | IEC 50347 IEC 61800-3, Ed 2 EN 61800-3 : 2001-02 IEC 60072-1 IEC 50178 EN 61800-3:2001, second environment IEC 61800-3 |
|---|---|
| Certificações do produto | TÜV cUL UL |
| temperatura ambiente do ar para funcionamento | 40…55 °C (com redução de potência de 2% a cada °C) 0…40 °C (Sem redução de valor) |
| temperatura ambiente do ar admissível ao redor do dispositivo | 105 °C amplificador de potência 110 °C motor |
| Temperatura ambiente para armazenamento | -25…70 °C |
| altitude de funcionamento | <= 1000 m Sem redução de valor |
| umidade relativa | 15…85 % Sem condensação |
| resistência à vibração | 20 m/s² (f= 10…500 Hz) 10 ciclos conforme IEC 60068-2-6 |
| resistência ao choque | 150 m/s² 1000 choques conforme IEC 60068-2-29 |
| Grau de proteção IP | IP41 shaft bushing: conforming to IEC 60034-5 IP54 total except shaft bushing: conforming to IEC 60034-5 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 8,0 cm |
| Package 1 Width | 18,5 cm |
| Package 1 Length | 35,5 cm |
| Package 1 Weight | 2,1 kg |
| Garantia | 18 months |
|---|
