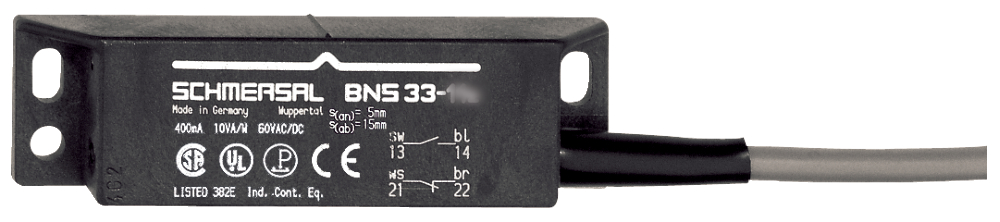

Sensor magnético de segurança BNS 33-12ZG-2187 10,0M 101142787
Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco
- Contatos comutados individualmente
- Versão com LED
- Invólucro em termoplástico
- É possível fazer a instalação protegida
- Insensível quanto a deslocamentos laterais
- 88 mm x 25 mm x 13 mm
- Longa durabilidade
- nenhum desgaste mecânico
- Insensível quanto a presença de sujeira
Código para encomenda
| Descrição do tipo de produtos |
BNS 33-12ZG-2187 10,0M |
| Número de artigo (Número de encomenda) |
101142787 |
| EAN (European Article Number) |
4030661126319 |
| eCl@ss number, version 11.0 |
27-27-24-02 |
| Número eCl@ss, versão 9.0 |
27-27-24-02 |
| ETIM number, version 7.0 |
EC002544 |
| ETIM number, version 6.0 |
EC002544 |
Homologações - Instruções
| Certificados |
TÜV cULus |
Propriedades globais
| Instruções |
BG-GS-ET-14 EN IEC 60947-5-3 |
| Nível de codificação conforme EN ISO 14119 |
baixa |
| Princípio ativo |
Transmissão magnética |
| Condição de instalação (mecânico) |
não nivelado |
| Material do invólucro |
Plástico, termoplástico reforçado com fibra de vidro |
| Peso bruto |
410 g |
Propriedades globais - Características
| Indicação integrada, estado |
Sim |
| Unidade de avaliação de pré-requisito |
Sim |
| Número de normalmente fechados |
2 |
| Número de normalmente abertos |
1 |
| Número de contatos de segurança |
2 |
| Número dos fios condutores |
6 |
Classificação
| Normas, regulamentos |
EN ISO 13849-1 |
| Vida útil |
20 Ano(s) |
Classificação - saídas de segurança
| valor B10D, Contato normalmente fechado/contato normalmente aberto (NC/NO) |
25.000.000 comutações |
Dados mecânicos
| Elemento de atuação |
Ímã |
| Direção do movimento |
Frontal à área ativa |
Dados mecânicos - Comutação de distâncias de acordo com EN IEC 60947-5-3
| Distância do interruptor garantida "ON" |
5 mm 8 mm |
| Distância do sensor garantida "OFF" |
15 mm 18 mm |
| Orientação |
Precisão de reposicionamento R ≤ 0,1 x Sao |
Dados mecânicos - dimensões
| Comprimento do cabo |
10 m |
| Conexão, conector |
Cabo |
| Seção do cabo/fio |
0,25 mm2 |
| Seção do cabo/fio |
23 AWG |
| Material do manto do cabo |
PVC |
Dados mecânicos - dimensões
| Comprimento do sensor |
13 mm |
| Largura de sensor |
88 mm |
| Altura do sensor |
25 mm |
Ambiente
| Tipo de proteção |
IP67 |
| Ambient temperature |
-25 ... +70 °C |
| Temperatura para armazenar e transportar, mínimo |
-25 °C |
| Temperatura para armazenar e transportar, máximo |
+70 °C |
| Resistência a vibrações conforme EN 60068-2-6: |
10 … 55 Hz, amplitude 1 mm |
| Resistência a impactos: |
30 g / 11 ms |
Dados elétricos
| Corrente máxima de comutação |
0,01 A |
| Capacidade de comutação, máximo |
0,2 W |
| Frequência de comutação, máximo |
5 Hz |
Dados elétricos, Saída digital
| Versão |
Outros, contato "Reed" |
Indicação de Estado
| Orientação (Indicação integrada, estado) |
LED aceso, quando a porta de proteção está fechada |
Escopo do fornecimento
| Escopo do fornecimento |
Actuator must be ordered separately. |
Acessórios
| Recomendação (Atuador) |
BPS 33-2326 BPS 33 |
| Recomendação dispositivo interruptor de segurança |
SRB-E-301ST SRB-E-201LC |
Orientação
| Orientação (geral) |
Diagrama mostrando os símbolos dos contatos fechados no dispositivo de segurança A atribuição dos contatos nas versões com ou sem LED é idêntica. |
| Descrição do tipo de produtos:
BNS 33-(1)Z(2)-(3)-(4) |
| (1) | |
| 02 | 2 normalmente fechados (NF) |
| 11 | 1 contato normalmente aberto (NA) / 1 normalmente fechado (NF) |
| 12 | 1 contato normalmente aberto (NA) / 2 normalmente fechados (NF) |
| (2) | |
| sem | Sem LED indicador de estado |
| G | Com LED indicador de estado |
| (3) | |
| sem | Com cabo |
| ST | Com conector M8 |
| (4) | |
| 2187 | Contatos comutados individualmente |
| 2187-10 | Contatos comutados individualmente com LED |
| 2237 | Atuação a partir da direção do deslocamento ???? |
