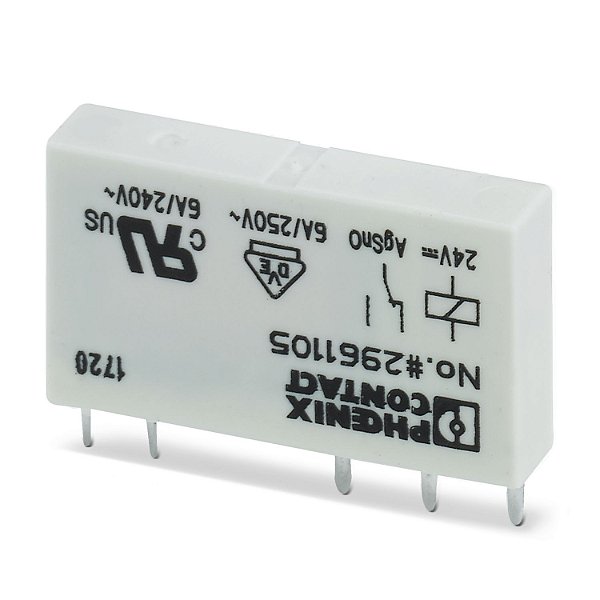

Relé Único Rel-Mr- 24Dc/21 2961105 Phoenix Contact
| Tipo de produto | Relé individual |
| Modo operacional | 100 % ED |
| Vida útil mecânica | 2x 107 ciclos de manobras |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Potência de dissipação máxima com condição nominal | 0,17 W |
| Tensão de teste (Enrolamento/contato) | 4 kV AC (50 Hz, 1 min., enrolamento/contato) |
| Lado de excitação | |
| Tensão nominal de entrada UN | 24 V DC |
| Faixa de tensão de entrada | 14,4 V DC ... 66 V DC |
| Faixa de tensão de entrada relativa a UN | vide diagrama |
| Comportamento de comutação do acionamento | monoestável |
| Acionamento (polaridade) | bipolar |
| Típica corrente de entrada com UN | 7 mA |
| Tempo de resposta típico | 5 ms |
| Tempo de retorno típico | 2,5 ms |
| Resistência de bobina | 3390 Ω ±10 % (a 20 °C) |
| Comutar | |
| Tipo de contato de comutação | 1 contato reversível |
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgSnO |
| Tensão de comutação máxima | 250 V AC/DC |
| Tensão de comutação mínima | 5 V (com 100 mA) |
| Corrente máx. em regime permanente | 6 A |
| Corrente de ligação máxima | 10 A (4 s) |
| Corrente de comutação mínima | 10 mA (com 12 V) |
| Potência de desligamento (carga ôhmica) máxima | 140 W (com 24 V DC) |
| 20 W (com 48 V DC) | |
| 18 W (com 60 V DC) | |
| 23 W (com 110 V DC) | |
| 40 W (com 220 V DC) | |
| 1500 VA (com 250˽V˽AC) | |
| Capacidade de comando | 2 A (com 24 V, DC13) |
| 0,2 A (com 110 V, DC13) | |
| 0,1 A (com 220 V, DC13) | |
| 3 A (com 24 V, AC15) | |
| 3 A (com 120 V, AC15) | |
| 3 A (com 230 V, AC15) | |
| Carga de motor conforme UL 508 | 1/4 HP, 240 ... 277 V AC (contato normalmente aberto) |
| 1/6 HP, 240 ... 277 V AC (contato normalmente fechado) | |
| Tipo de conexão | Conexão de encaixe/soldável |
| Desenho de medidas |  |
| Largura | 5 mm |
| Altura | 28 mm |
| Profundidade | 15 mm |
| Cor | branco (RAL 9010) |
| Condições ambientais | |
| Grau de proteção | RT III |
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Normas / Determinações | IEC 60664 |
| EN 50178 | |
| EN 61810-1 |
| Instrução de montagem | ordenados sem intervalo |
| Posição de montagem | opcional |
