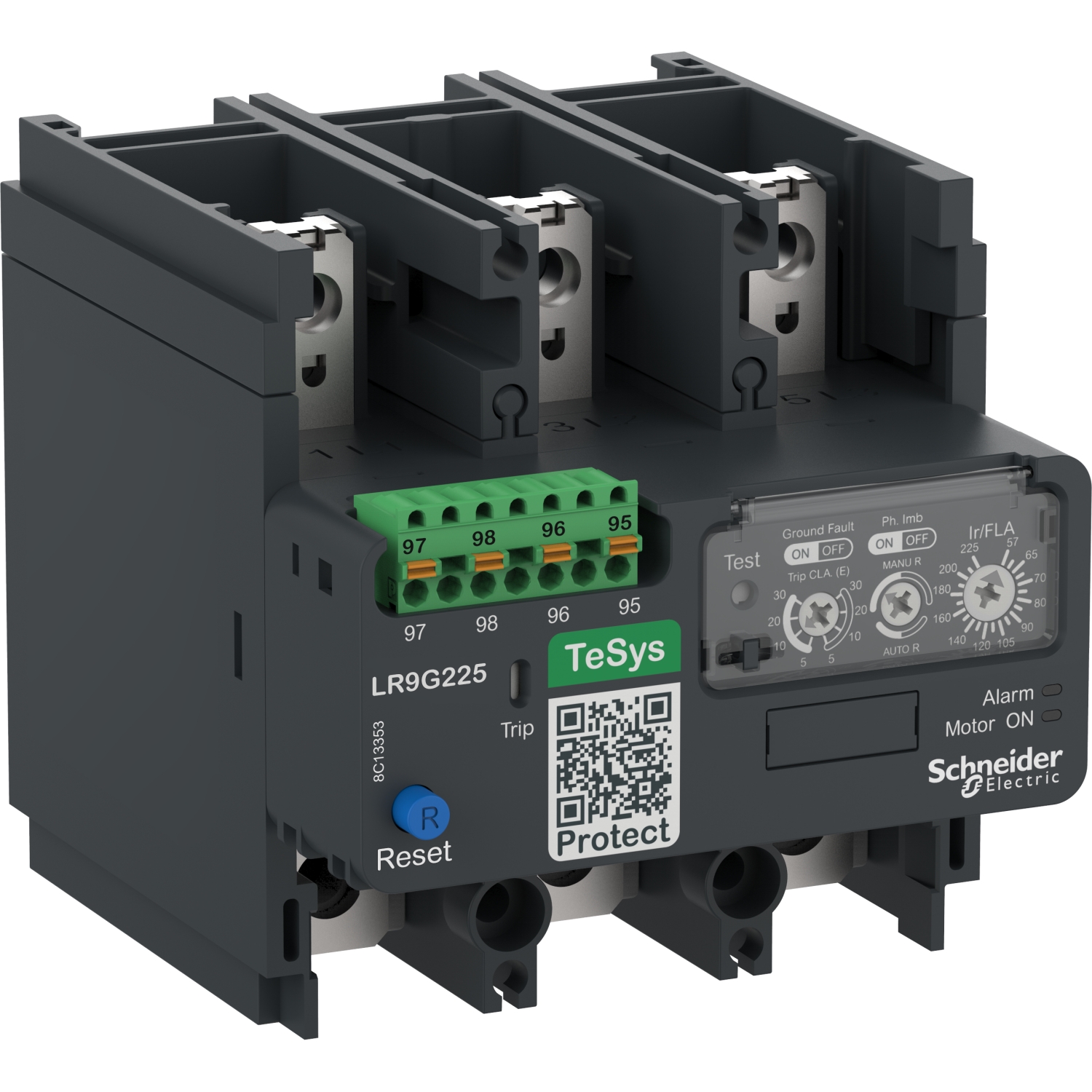

Rele Termico Lr9G 225A Mola LR9G225 SCHNEIDER

Código: LR9G225 Marca: Schneider

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Qtde: Incluir no Orçamento Estoque: Disponível

O relé de sobrecarga térmica TeSys LR9G 225A é compatível com o contator de alta potência TeSys Giga, conexão de controle push-in. Ele fornece proteções de desequilíbrio de fase, falha de fase, falha de aterramento embutida e cargas monofásicas. Está disponível para opções de reinicialização manual e automática e indicador de LED para Motor LIGADO e alarme pré-trip. As classes de disparo são selecionáveis da classe 5E à classe 30E para atender a diferentes necessidades de aplicação, desde disparo rápido, uso geral e cargas de alta inércia. É adequado para montagem independente ou montagem direta com contatores LC1G. Ele fornece proteção IP2x na face frontal com coberturas em conformidade com IEC 60529 e VDE 0106. Ele pode cobrir -25°C a 60°C de temperatura do ar ambiente de operação sem desclassificar até 3000m de altitude. Certificação multipadrões (CE,CB,CCC,cULus,EAC,KC,RCM,Marine) e compatível com Green Premium (RoHs/Reach). O QR code exclusivo fornece acesso rápido a dados completos do produto.

Principal
linha	TeSys
Nome do produto	TeSys LRG
Tipo de produto ou componente	Relé eletrônico de sobrecarga térmica
Nome abreviado do dispositivo	LR9G
Aplicação de relé	Proteção do motor
Tipo de rede	CA
classe do disparo de sobrecarga	Class 5E...30E para IEC 60947-4-1
linha de ajuste de proteção térmica	57…225 A

Complementar
Frequência da rede	30...60 Hz 100 Hz
Categoria de sobretensão	III
limiar de disparo	1.125 +/- 0.07 In para IEC 60947-4-1
tipo de proteção	Proteção contra falhas de aterramento - ajuste do Tempo de disparo: 0…1 s circuito de alarme para IEC 60947-4-1 Proteção contra falhas de aterramento - ajuste do Tempo de disparo: 0…1 s circuito de alarme para UL 60947-4-1 Perda de fase - ajuste do Tempo de disparo: 0…4 s circuito de alarme Instabilidade de fases - ajuste do Tempo de disparo: 0…5 s circuito de alarme para IEC 60947-4-1 Instabilidade de fases - ajuste do Tempo de disparo: 0…5 s circuito de alarme para UL 60947-4-1
Sinalização local	LED Indicador de disparo
Tipo e composição dos contatos	1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional	5 A
tensão de circuito de controle	24...500 V CA 50/60 Hz 24..0,250 V CC
[Ue] Tensão de operação nominal	1.000 V CA 50/60 Hz
[Uimp] tensão nominal suportável de impulso	8 kV
reposição	Reposição automática Manual
durabilidade mecânica	7000 ciclos
resistência a sobretensão	4 kV
Compatibilidade eletromagnética	Imunidade EMC conforming to IEC 60947-4-1 Testes de emissão critério A conforming to IEC 60947-4-1 Imunidade a interferência radioelétrica irradiada - test level: 20 V/m conforming to EN/IEC 61000-4-3 Teste de imunidade contra quedas e interrupções da tensão conforming to SEMI F47
conexões - terminais	Circuito de potência: Barra - busbar cross section: 25 x 6 mm Circuito de potência: terminais olhais/anéis 1 185 mm² Circuito de controle: empurre 1 0,2…2,5 mm² - cable stiffness: entrançado sólido Sem a extremidade do cabo Circuito de controle: empurre 1 0,25…2,5 mm² - cable stiffness: Flexível Com a extremidade do cabo Circuito de controle: empurre 2 0,5…1,0 mm² Com a extremidade do cabo
torque de aperto	18 N.m
suporte de montagem	Direto no contator Placa
Normas	EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 JIS C8201-5-1
Certificações do produto	CB Scheme CCC cULus UKCA ATEX EU-RO-MR by DNV-GL EAC

Meio ambiente
grau de proteção IP	IP2x face frontal com mortalhas para IEC 60529 IP2x face frontal com mortalhas para VDE 0106
tratamento de proteção	TH
temperatura ambiente do ar para funcionamento	-25…60 °C
Temperatura ambiente para armazenamento	-60…80 °C
temperatura ambiente do ar admissível ao redor do dispositivo	-40…60 °C a Uc
Adjustment of dial setting	-25…60 °C
Robustez mecânica	Vibrações 5…300 Hz 6 gn contactor open Choques 15 gn 11 ms contactor closed
Altura	107 mm
Largura	105 mm
Profundidade	126 mm
Peso líquido	0,9 kg
cor	Cinza escuro

Unidades de embalagem
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	17,000 cm
Package 1 Width	20,000 cm
Package 1 Length	21,000 cm
Package 1 Weight	1,406 kg
Unit Type of Package 2	S03
Number of Units in Package 2	2
Package 2 Height	30,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	3,363 kg
Unit Type of Package 3	P06
Number of Units in Package 3	16
Package 3 Height	75,000 cm
Package 3 Width	60,000 cm
Package 3 Length	80,000 cm
Package 3 Weight	35,624 kg

Garantia contratual
Garantia	18 meses
