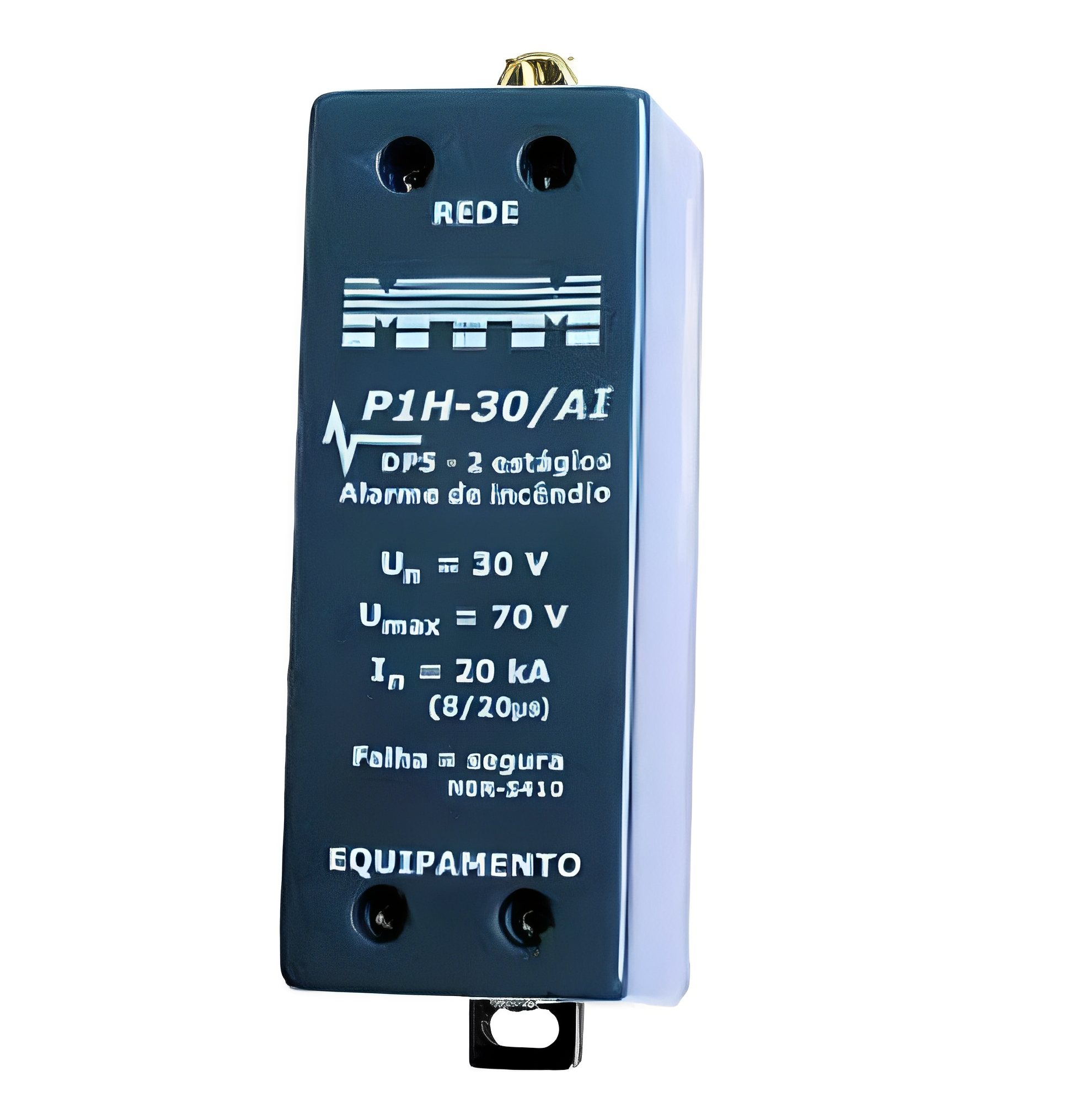

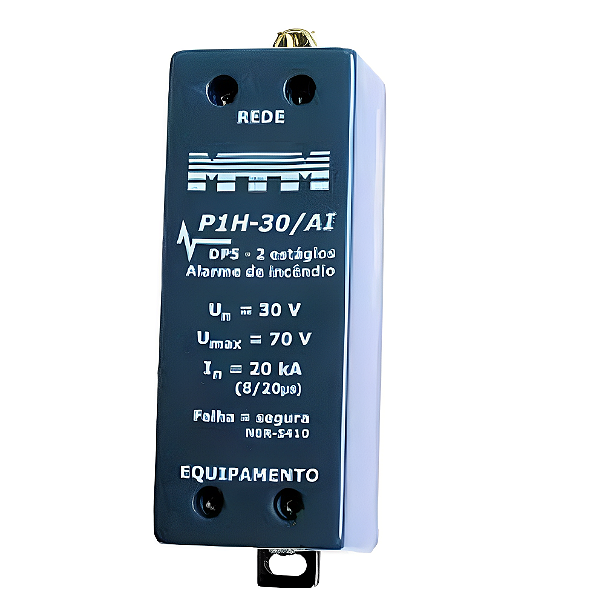

Dedicado para a proteção de redes de sinal de alarmes de incêndio, o protetor P1H-30/AI, 2 vias de comunicação de sinal digital ou analógico. Ocupa pouco espaço com montagem simples. A configuração da proteção é híbrida, 2 estágios, centelhador tripolar a gás de última geração na conexão da linha externa e varistor ou tranzorb na do equipamento, garantindo simultaneamente grande capacidade de corrente, baixa tensão residual e tempo de resposta rápido. A montagem é feita em trilho padrão DIN 35 mm.
Características Elétricas |
|
Código do produto |
P1H-30AI |
Tensão nominal Un |
24 VDC |
Resistência série máxima inserida por linha |
- |
Tensão máxima de operação Umax |
30 VDC |
Corrente nominal In |
5 A |
Tensão residual máxima p/ o equipamento a 300A. |
50 V |
Tensão residual máxima para o equipamento a 1 A |
10 V |
Capacitância típica - linha/terra e linha/linha |
2 nF |
Corrente máxima 8/20μs - linha/terra e linha/linha |
20 kA |
Vida útil com corrente 100 A, 10/1.000μs |
300 pulsos |
Tempo de resposta |
<1 ns |
Tempo de resposta nos terminais |
< 10 ns |
Nível de proteção nos 2 estágios |
Comum (linha/terra) e diferencial (linha/linha) |
Falha segura (NBR-5410 e ITU-T) |
Sim |
Características Mecânicas |
|
Gabinete |
Policarbonato |
Cor |
Azul |
Grau de proteção |
IP 20 |
Grau de inflamabilidade (UL 94) |
V0 |
Faixa da temperatura de trabalho |
-20 a +80˚C |
Conexão |
Borne (parafuso fenda M3) |
Decapagem do condutor |
8 mm |
Bitola mínima do condutor |
0,2 mm² |
Bitola máxima do condutor |
2,5 mm² |
Montagem |
Trilho norma DIN 35mm |
Peso |
0,030 kg |
