Pac3220 7KM3220-0BA01-1DA0 SIEMENS

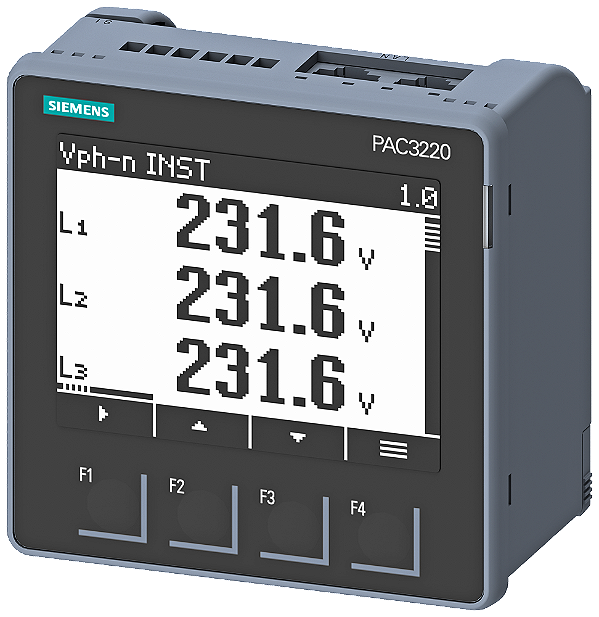

SENTRON PAC3220 LCD 96X96 mm dispositivo de monitoramento de energia dispositivo de montagem em painel de controle para medição de grandezas elétricas protocolo: Modbus TCP com display gráfico UE nominal: 690/400V 45-65Hz IE nominal: X/1A ou X/5A CA energia auxiliar: 100 ... 250 V +-10 % CA/CC conexão do terminal de parafuso

Descrição geral

Dispositivo de monitoramento de energia, da linha SENTRON PAC3220, com visor gráfico LCD de 96×96 mm, projetado para instalação em painéis elétricos. Permite medir várias grandezas elétricas e oferece comunicação via protocolo Ethernet.

Características principais

• Opera em tensões de até cerca de 690 V entre fases (ou 400 V fase-neutro), frequência de linha entre 45-65 Hz.

• Trabalha com transformadores de corrente (corrente secundária de 1 A ou 5 A) para medição de corrente.

• Alimentação auxiliar em faixa de 100-250 V AC ou DC.

• Comunicação por Ethernet, com conectores RJ-45, usando protocolo Modbus TCP.

• Display gráfico LCD com fundo claro, interface com cerca de quatro teclas para navegação.

• Possui entradas digitais e saídas digitais / de pulso para integração com outros dispositivos ou automação.

Precisão

• Alta precisão nas medições de tensão e corrente, em torno de 0,2 %.

• Precisão razoável em medições de potência ativa, algo como 0,5 %.

Ambiente e construção

• Painel frontal com grau de proteção elevado (resistente a poeira e respingos).

• Temperatura operacional típica variando desde abaixo de 0 °C (em torno de -25 °C) até cerca de +55 °C.

• Destinado a instalação fixa em ambientes fechados, integrado em painel elétrico.
