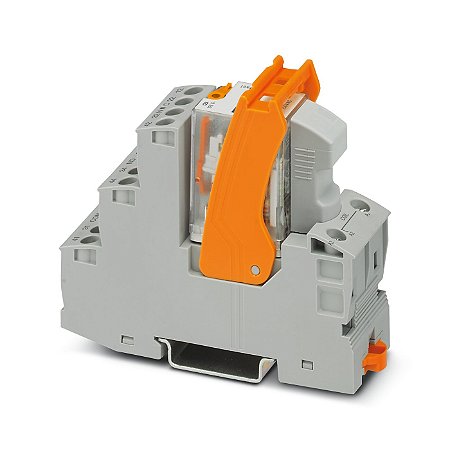

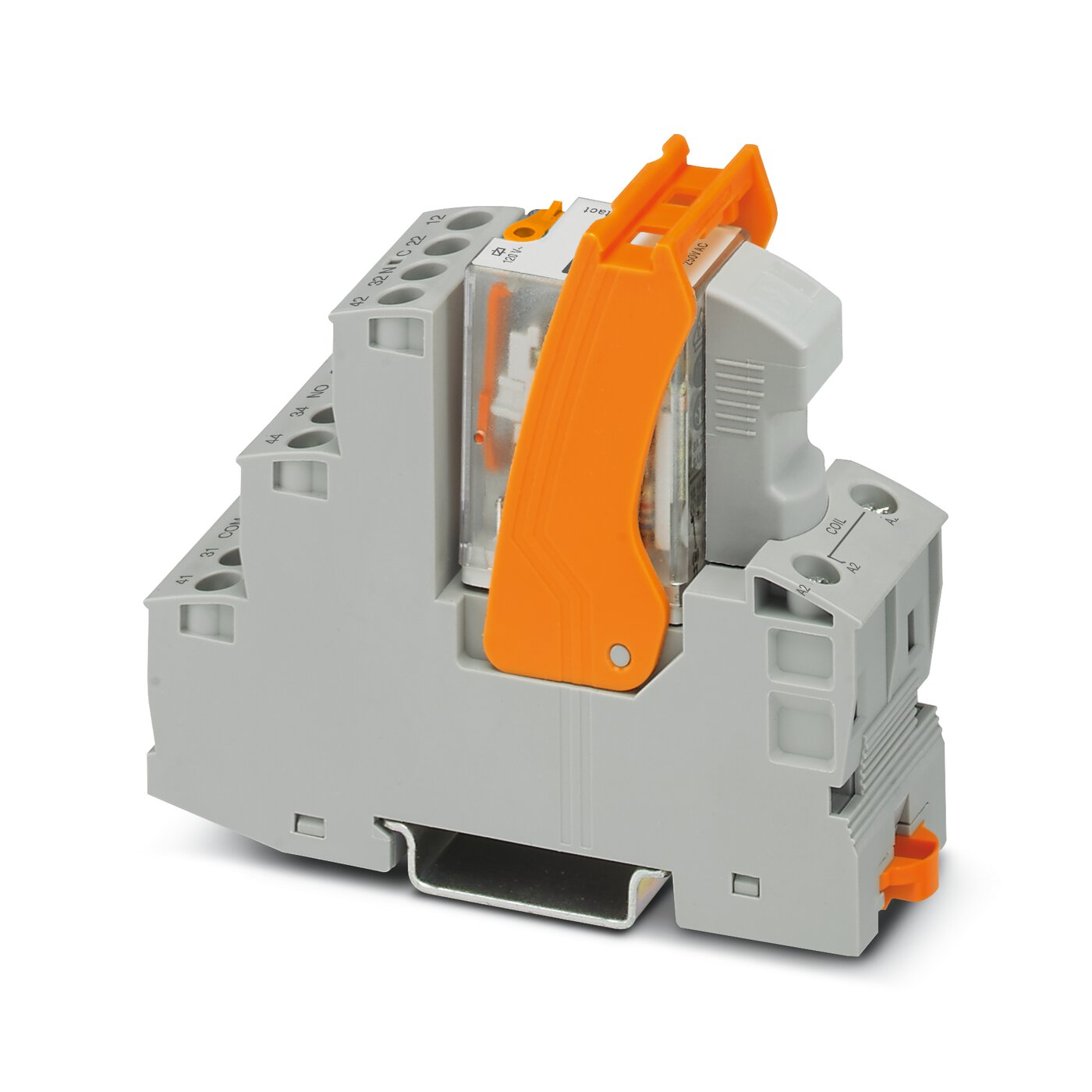

Módulo de relé RIF-2-RSC-LV-120AC/4X21 2903317 Phoenix Contact

Módulo de relé pré-montado com conexão a parafuso, composto por: base de relé, relé de contato de potência, módulo de indicação/módulo supressor plugável e arco de retenção. Versão de contato: 4 contatos reversíveis. Tensão de entrada: 120 V AC

Tipo de produto	Módulo de relé
Família de produtos	RIFLINE complete
Aplicação	Universal
Modo operacional	100 % ED
Vida útil mecânica	ca. 2x 10⁷ ciclos de manobras
Propriedades de isolamento
Isolamento	Isolamento básico
Propriedades de isolamento
Isolamento	Isolamento básico
Categoria de sobretensão	II
Grau de impurezas	2

Características elétricas

Potência de dissipação máxima com condição nominal	1,56 W
Tensão de teste (Enrolamento/contato)	2,5 kV_eff (50 Hz, 1 min., enrolamento/contato)
Tensão de teste (Contato/contato)	2 kV_eff (50 Hz, 1 min., contato/contato)
Tensão de isolamento nominal	250 V AC
Tensão de teste	2,5 kV

Dados da entrada

Lado de excitação
Tensão nominal de entrada U_N	120 V AC
Faixa de tensão de entrada	96 V AC ... 144 V AC (20 °C)
Faixa de tensão de entrada relativa a U_N	vide diagrama
Frequência de rede	50/60 Hz
Comportamento de comutação do acionamento	monoestável
Acionamento (polaridade)	polarizado
Típica corrente de entrada com U_N	13 mA
Tempo de resposta típico	5 ms ... 15 ms
Faixa de tempo de retorno típico	5 ms ... 20 ms
Tensão de bobina	120 V AC
Ligação de proteção	Varistor
Indicação de tensão operacional	LED amarelo

Dados de saída

Comutar
Tipo de contato de comutação	4 contatos reversíveis
Tipo de contato de comutação	Contato simples
Material de contato	AgNi
Tensão de comutação máxima	250 V AC/DC
Tensão de comutação mínima	5 V (24 mA)
Corrente máx. em regime permanente	5 A (vide diagrama)
Corrente de ligação máxima	16 A (20 ms, contato NA)
Corrente de comutação mínima	5 mA (24 V)
Potência de desligamento (carga ôhmica) máxima	120 W (24 V DC)
	124 W (48 V DC)
	108 W (60 V DC)
	52 W (110 V DC)
	48 W (220 V DC)
	1250 VA (250 V AC)
Categoria de uso CB Scheme (IEC 60947-5-1)	AC15, 1 A/240 V (Elemento de contato)
Categoria de uso CB Scheme (IEC 60947-5-1)	DC13, 2 A/24 V (Elemento de contato)

Dados de conexão

Tipo de conexão	Conexão a parafuso
Comprimento de isolamento	8 mm
Bitola do condutor, fixa	0,5 mm² ... 4 mm²
Bitola de condutor rígida (2 condutores com a mesma bitola)	0,5 mm² ... 2,5 mm²
Bitola do condutor, flexível	0,5 mm² ... 4 mm²
Bitola do condutor, flexível	0,5 mm² ... 4 mm² (Terminal tubular com isolação de plástico)
Bitola de condutor flexível (2 condutores com a mesma bitola)	0,5 mm² ... 2,5 mm²
	0,5 mm² ... 1,5 mm² (Terminal tubular TWIN com luva de plástico)
Bitola do condutor AWG	20 ... 10 (rígido)
Bitola do condutor AWG	20 ... 12 (flexível)
Torque de aperto	0,5 Nm ... 0,6 Nm

Medidas

Largura	27 mm
Altura	89 mm
Profundidade	75 mm

Dados de material

Classe de inflamabilidade conforme UL 94	V2 (Caixa)

Condições ambientais e de vida útil operacional

Condições ambientais
Grau de proteção (Base do relé)	IP20 (Base do relé)
Grau de proteção (Relé)	RT I (Relé)
Temperatura ambiente (funcionamento)	-40 °C ... 50 °C
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 85 °C

Certificações

Teste de gases nocivos
Identificação	ISA-S71.04. G3 Harsh Group
	EN 60068-2-60

Normas e disposições

Normas / Determinações	IEC 60947-5-1

Montagem

Tipo de montagem	Montagem do trilho de fixação
Instrução de montagem	ordenados sem intervalo
Posição de montagem	opcional

Dados comerciais

Código	2903317
Unidades por embalagem	10 Unidade
Quantidade mínima de pedido	10 Unidade
Chave comercial	CK65
Chave de produto	CK651A
Página de catálogo	Página 343 (C-5-2019)
GTIN	4046356732192
Peso por unidade (inclusive embalagem)	117 g
Peso por unidade (exclusive embalagem)	117 g
País de origem	CN
