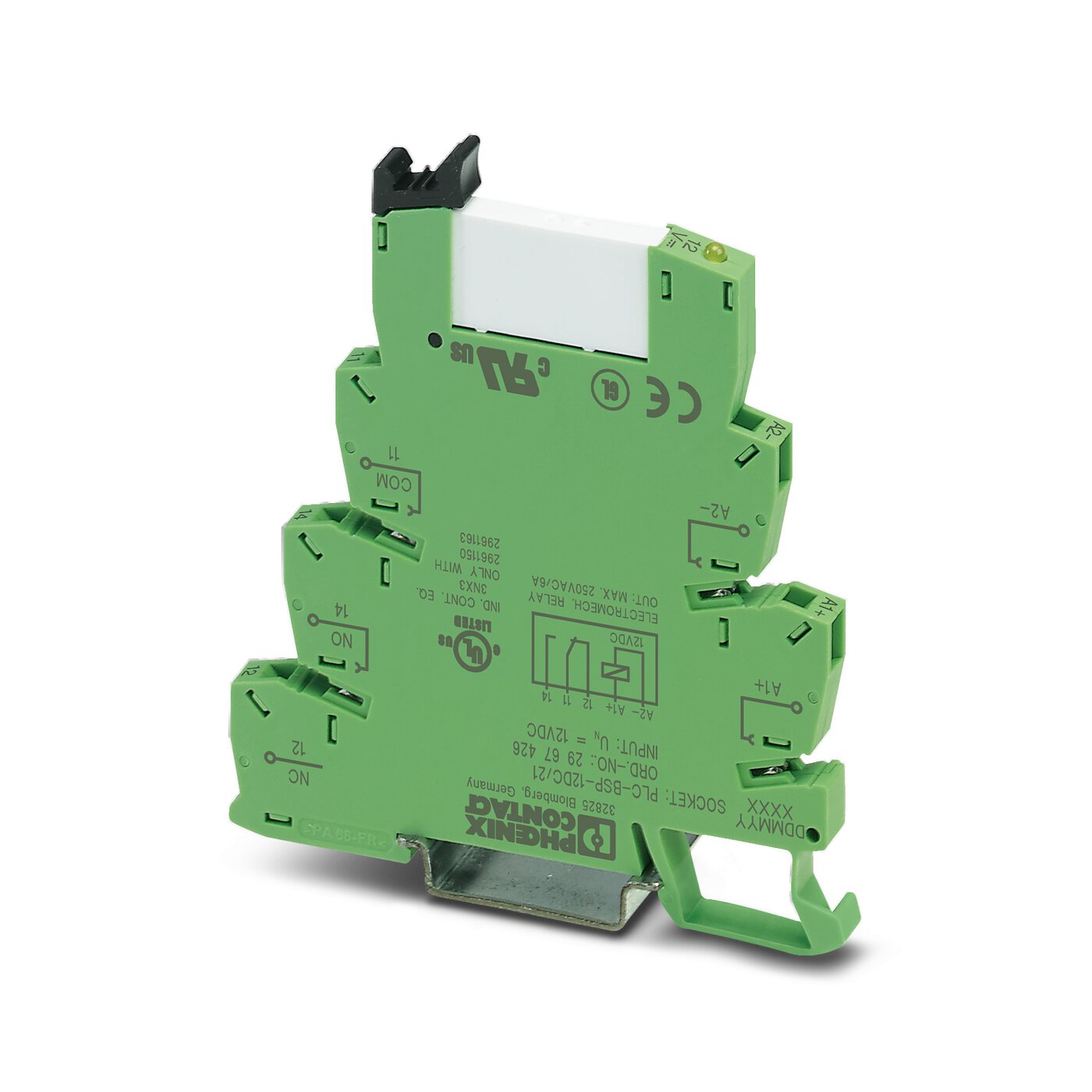

Módulo De Relé Plc-Rsp- 12Dc/21Au 2967442 Phoenix Contact

Tipo de produto	Módulo de relé
Família de produtos	PLC-INTERFACE
Aplicação	Universal
Modo operacional	100 % ED
Vida útil mecânica	2x 10⁷ ciclos de manobras
Propriedades de isolamento: Normas / Determinações
Categoria de sobretensão	III
Grau de impurezas	3

Características elétricas

Potência de dissipação máxima com condição nominal	0,18 W
Tensão de teste (Enrolamento/contato)	4 kV AC (50 Hz, 1 min., enrolamento/contato)

Dados da entrada

Lado de excitação
Tensão nominal de entrada U_N	12 V DC
Faixa de tensão de entrada	9,7 V DC ... 16,8 V DC
Comportamento de comutação do acionamento	monoestável
Típica corrente de entrada com U_N	15,3 mA
Tempo de resposta típico	5 ms
Tempo de retorno típico	8 ms
Ligação de proteção	Proteção contra inversão de polaridade; Diodo de proteção contra inversão de polaridade
Ligação de proteção	Diodo de free-wheeling; Diodo de free-wheeling
Indicação de tensão operacional	LED amarelo

Dados de saída

Comutar
Tipo de contato de comutação	1 contato reversível
Tipo de contato de comutação	Contato simples
Material de contato	AgSnO, ouro endurecido
Tensão de comutação máxima	30 V AC
Tensão de comutação máxima	36 V DC
Tensão de comutação mínima	100 mV (com 10 mA)
Corrente máx. em regime permanente	50 mA
Corrente de ligação máxima	50 mA
Corrente de comutação mínima	1 mA (com 24 V)
Potência de desligamento (carga ôhmica) máxima	1,2 W (com 24 V DC)
Comutar: com camada de ouro danificada
Nota	Os seguintes valores se aplicam com camada de ouro danificada
Tensão de comutação máxima	250 V AC/DC
Tensão de comutação mínima	5 V (com 100 mA)
Corrente máx. em regime permanente	6 A
Corrente de comutação mínima	10 mA (com 12 V)
Potência de desligamento (carga ôhmica) máxima	140 W (com 24 V DC)
	20 W (com 48 V DC)
	18 W (com 60 V DC)
	23 W (com 110 V DC)
	40 W (com 220 V DC)
	1500 VA (com 250 V AC)
Capacidade de comando	2 A (com 24 V, DC13)
	0,2 A (com 110 V, DC13)
	0,1 A (com 220 V, DC13)
	3 A (com 24 V, AC15)
	3 A (com 120 V, AC15)
	3 A (com 230 V, AC15)

Dados de conexão

Medidas

Dados de material

Classe de inflamabilidade conforme UL 94	V0 (Caixa)

Condições ambientais e de vida útil operacional

Condições ambientais
Grau de proteção (Base do relé)	IP20 (Base do relé)
Temperatura ambiente (funcionamento)	-40 °C ... 60 °C
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 85 °C

Normas e disposições

Montagem

Tipo de montagem	Montagem do trilho de fixação
Instrução de montagem	ordenados sem intervalo
Posição de montagem	opcional

Código	2967442
Unidades por embalagem	10 Unidade
Quantidade mínima de pedido	1 Unidade
Nota	Produção ligada a pedido (sem retorno)
Chave comercial	CK62
Chave de produto	CK622B
Página de catálogo	Página 323 (C-7-2013)
GTIN	4017918165376
Peso por unidade (inclusive embalagem)	31,44 g
Peso por unidade (exclusive embalagem)	29,6 g
País de origem	DE
