Módulo De Relé Plc-Rsc-120Uc/21-21 2967086 Phoenix Contact

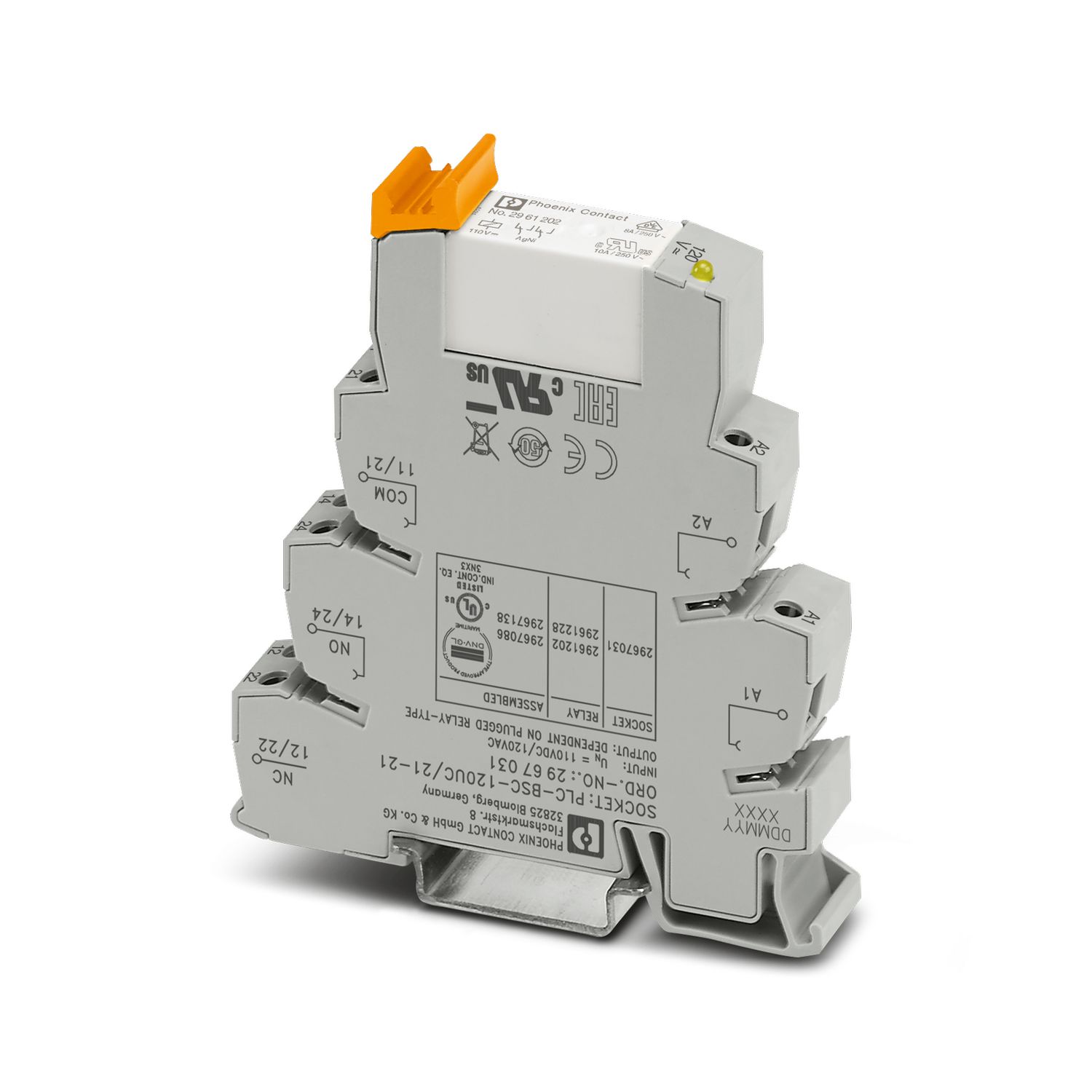

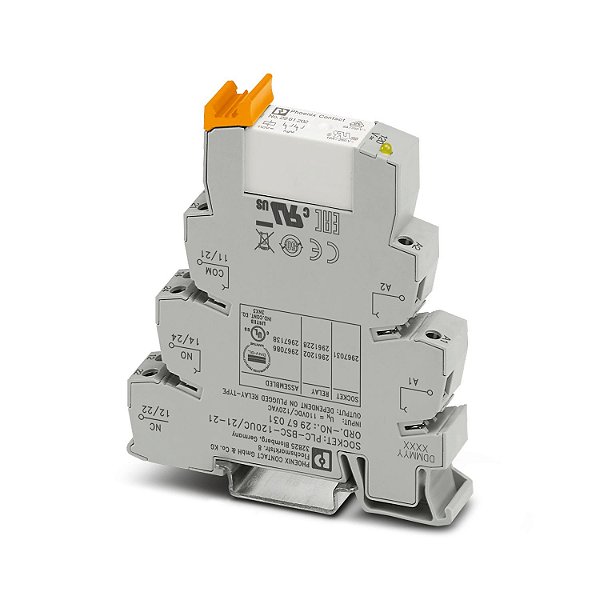

Interface CLP, composto de borne básico CLP-BSC.../21 com conexão a parafuso e relé miniatura plugável com contato de potência para montagem sobre trilho de fixação NS 35/7,5, 2 inversor, tensão de entrada 120 V AC/110 V DC

Tipo de produto	Módulo de relé
Família de produtos	PLC-INTERFACE
Aplicação	Universal
Modo operacional	100 % ED
Vida útil mecânica	3x 10⁷ ciclos de manobras
Propriedades de isolamento
Isolamento	Isolamento seguro: lado do comando / lado de contato
Propriedades de isolamento
Isolamento	Isolamento seguro: lado do comando / lado de contato
Categoria de sobretensão	III
Grau de impurezas	3

Características elétricas

Potência de dissipação máxima com condição nominal	0,54 W
Tensão de teste (Enrolamento/contato)	4 kV AC (50 Hz, 1 min., enrolamento/contato)
Tensão de teste (Contato reversível/contato reversível)	2,5 kV AC (50 Hz, 1 min., contato reversível/contato reversível)
Tensão de teste	6 kV

Dados da entrada

Lado de excitação
Tensão nominal de entrada U_N	120 V AC
Tensão nominal de entrada U_N	110 V DC
Faixa de tensão de entrada	102 V AC ... 168 V AC (20 °C)
Faixa de tensão de entrada	85,8 V DC ... 154 V DC (20 °C)
Comportamento de comutação do acionamento	monoestável
Acionamento (polaridade)	polarizado
Típica corrente de entrada com U_N	4,5 mA (com U_N = 120 V AC)
Típica corrente de entrada com U_N	4,2 mA (com U_N = 110 V DC)
Tempo de resposta típico	7 ms
Tempo de retorno típico	10 ms
Ligação de proteção	Retificador de ponte; Retificador de ponte
Indicação de tensão operacional	LED amarelo

Dados de saída

Comutar
Tipo de contato de comutação	2 inversores
Tipo de contato de comutação	Contato simples
Material de contato	AgNi
Tensão de comutação máxima	250 V AC/DC (Com tensões superiores a 250 V (L1, L2, L3) entre os mesmos bornes de módulos adjacentes, aplicar a placa separadora CLP-ATP. Um jampeamento de potencial é feito, assim, com FBST 8-CLP...ou...FBST 500...)
Tensão de comutação mínima	5 V AC/DC (10 mA)
Corrente máx. em regime permanente	6 A
Corrente de ligação máxima	15 A (300 ms)
Corrente de comutação mínima	10 mA (5 V)
Potência de desligamento (carga ôhmica) máxima	140 W (com 24 V DC)
	85 W (com 48 V DC)
	60 W (com 60 V DC)
	44 W (com 110 V DC)
	60 W (com 220 V DC)
	1500 VA (com 250 V AC)
Capacidade de comando	2 A (com 24 V, DC13)
	3 A (com 24 V, AC15)
	3 A (com 120 V, AC15)
	0,2 A (com 250 V, DC13)
	3 A (com 250 V, AC15)

Dados de conexão

Tipo de conexão	Conexão a parafuso
Comprimento de isolamento	8 mm
Rosca	M3
Bitola do condutor, fixa	0,14 mm² ... 2,5 mm²
Bitola do condutor, flexível	0,14 mm² ... 2,5 mm²
	0,2 mm² ... 2,5 mm² (Terminal tubular individual)
	2x 0,5 mm² ... 1,5 mm² (Terminal tubular TWIN)
Bitola do condutor AWG	26 ... 14
Torque de aperto	0,6 Nm ... 0,8 Nm

Medidas

Largura	14 mm
Altura	80 mm
Profundidade	94 mm

Dados de material

Classe de inflamabilidade conforme UL 94	V0 (Caixa)

Condições ambientais e de vida útil operacional

Condições ambientais
Grau de proteção (Relé)	RT III (Relé)
Grau de proteção (Base do relé)	IP20 (Base do relé)
Temperatura ambiente (funcionamento)	-40 °C ... 60 °C
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 85 °C

Certificações

CE
Certificado	Conformidade CE
UKCA
Certificado	Conforme UKCA
Certificação para construção naval
Certificado	TAE0000196
Teste de gases nocivos
Identificação	ISA-S71.04. G3 Harsh Group
Identificação	EN 60068-2-60
Dados DNV GL
Temperature	D
Humidity	A
Vibração	B/C
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Dados EMC

Diretiva de baixa tensão	Conformidade com a Directiva de Baixa Tensão
Compatibilidade eletromagnética	Conformidade com diretriz EMV

Normas e disposições

Normas / Determinações	IEC 60947-5-1

Montagem

Tipo de montagem	Montagem do trilho de fixação
Instrução de montagem	ordenados sem intervalo
Posição de montagem	opcional

Dados comerciais

Código	2967086
Unidades por embalagem	10 Unidade
Chave comercial	CK62
Chave de produto	CK621C
Página de catálogo	Página 366 (C-5-2019)
GTIN	4017918156398
Peso por unidade (inclusive embalagem)	77,37 g
Peso por unidade (exclusive embalagem)	69,49 g
País de origem	DE
