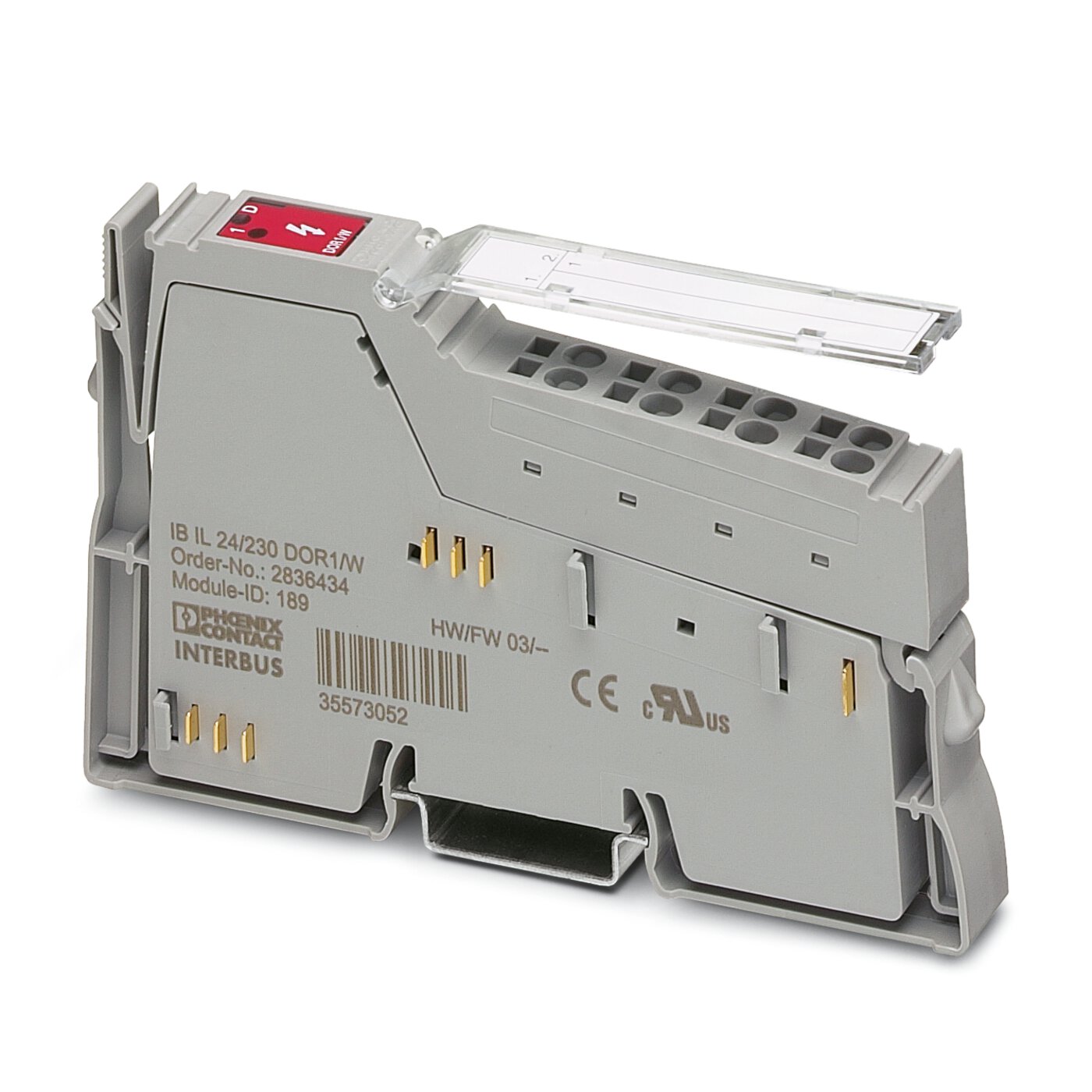

Módulo De Relé Ib Il 24/230 Dor1/W-Pac 2861881 Phoenix Contact
IB IL 24/230 DOR1/W-PAC - Módulo de relé
2861881
Inline, Terminal de relé, Saída de relé: 1 (sem voltagem), Contato reversível, 24 V AC, 230 V AC, para a comutação de cargas ôhmicas, velocidade de transmissão no bus local: 500 kBit/s, grau de proteção: IP20, inclusive conector Inline e campo de identificação
| Desenho de medidas | |
| Largura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
| Restrição de uso | |
| Nota CCCex | Não é permitida a utilização em atmosferas potencialmente explosivas na China. |
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Módulo | |
| Código ID (dec) | 189 |
| Código identificação (hex) | BD |
| Código de comprimento (hex) | C2 |
| Código de comprimento (dec) | 194 |
| Canal de dados do processo | 2 Bit |
| Área de endereçamento de entrada | 0 Byte |
| Área de endereçamento de saída | 2 Bit (apenas o bit 0 está atribuído) |
| Tamanho do registro | 2 Bit |
| Necessidade de dados de parâmetros | 3 Byte |
| Necessidade de dados de configuração | 4 Byte |
| Relés | |
| Quantidade de saídas | 1 (sem voltagem) |
| Tipo de conexão | conexão à mola |
| Tipo de contato de comutação | Contato reversível |
| Tensão de comutação | máx. 250 V DC |
| min. 5 V DC | |
| Formato | modular |
| Tipo de produto | Componentes E/S |
| Família de produtos | Inline |
| Escopo de entrega | inclusive conector Inline e campo de identificação |
| Número de canais | 1 |
| Número de canais | 1 |
| Potenciais: Alimentação da lógica (UL) | |
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de corrente | máx. 60 mA |
| Consumo | máx. 0,45 W |
| Isolamento galvânico/isolamento das faixas de tensão | |
| Tensão de teste: Relé de contato / lógica Bus | 4 kV, 50 Hz, 1 min. |
| Tensão de teste: Contato / Contato | 1 kV, 50 Hz, 1 min. |
| Tensão de teste: Contato / PE | 1 kV, 50 Hz, 1 min. |
| Tecnologia de conexão | |
| Denominação conexão | Conector de encaixe Inline |
| Conexão de condutores | |
| Tipo de conexão | conexão à mola |
| Bitola do condutor, fixa | 0,08 mm² ... 1,5 mm² |
| Bitola de condutor flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de isolamento | 8 mm |
| Conector de encaixe Inline | |
| Tipo de conexão | conexão à mola |
| Bitola do condutor, rígida | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de isolamento | 8 mm |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
| Grau de proteção | IP20 |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 75 % ... 85 % (Na faixa de -25 °C ... +55 °C deve-se adotar medidas apropriadas contra umidade do ar elevada (> 85 %).) |
| Umidade do ar admissível (armazenamento/transporte) | 75 % ... 85 % (uma leve condensação de curta duração pode ocorrer na caixa externa) |
| Classe de proteção | I (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montagem | Montagem em trilho de fixação |
