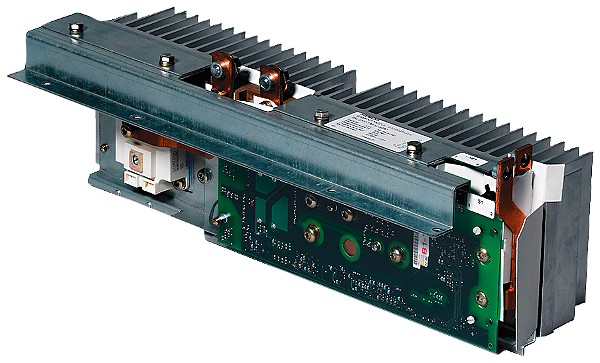

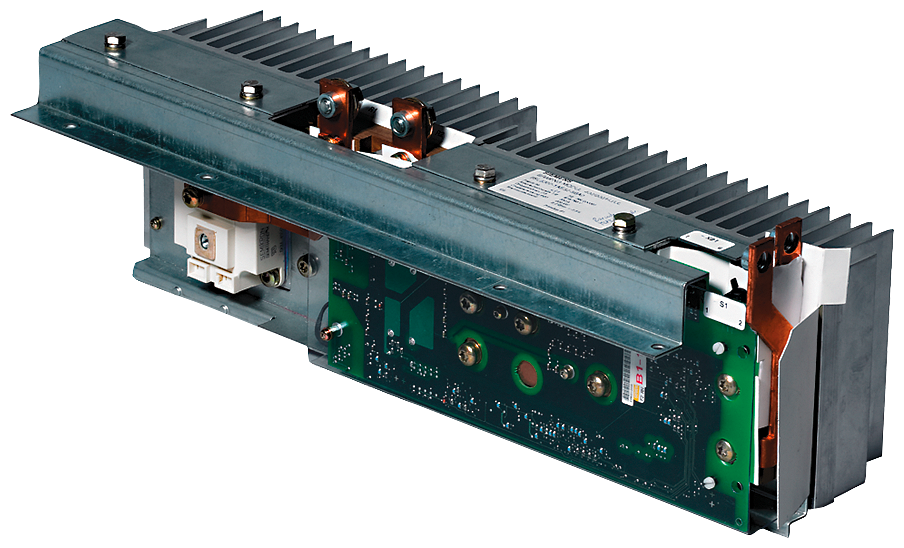

6SL3300-1AE32-5AA0 SINAMICS MÓDULO CHOPPER PARA CHASSIS Braking Module SINAMICS Braking Module estrutura chassi para o sistema de conversor SINAMICS S120. São necessários um Braking Module e a resistência de frenagem externa atribuída para desligar o acionamento em caso de queda da rede (por exemplo, em PARADA de EMERGÊNCIA) ou, em acionamento do alternador, limitar a tensão do circuito intermediário, quando, por exemplo, a capacidade de realimentação do Line Module estiver desativada. O Braking Module contém a parte eletrônica de potência e a ativação atribuída e, além disso, trabalha de forma autônoma, pelo controle do conversor. Durante operação, a energia do circuito intermediário é convertida para calor de perda, em uma resistência de frenagem externa e, adicionalmente, é possível um acionamento paralelo de vários Braking Modules, sendo que, em cada Braking Module deve ser conectada uma resistência de frenagem própria. Os Braking Modules são previstos para instalação nos Motor Modules ou Power Modules em versão refrigerada e são arrefecidos pelos ventiladores desses módulos e a tensão de alimentação para a parte eletrônica é removida para o circuito intermediário. É vantajoso que a conexão dos Braking Modules ocorra no circuito intermediário através dos conjuntos de trilhos ou alimentações flexíveis obtidas no escopo de fornecimento e nos Basic Line Modules de tamanho GB ou GD por um conjunto de cabos pré-formados separado. Através de um interruptor DIP, é possível adequar o limite de conexão do Braking Modules. Além disso, as potências de freio especificadas nos dados técnicos valem para o interruptor superior. O Braking Module estrutura chassi está disponível em uma faixa de tensão trifásica de 380 V a 480 V, com uma tensão de circuito intermediário de 510 V a 720 V, faixa de tensão trifásica de 500 V a 600 V, com uma tensão de circuito intermediário de 675 V a 900 V e, faixa de tensão trifásica de 660 V a 690 V, com uma tensão de circuito intermediário de 890 V a 1035 V. Além disso, o Braking Module pode ser obtido nos tamanhos FX/FB, GX/GB/GD e HX/JX. Adicionalmente, um conjunto de cabos pré-formados é disponibilizado para a instalação do Braking Modules tamanho GX em uma Basic Line Module de tamanho GB ou GD. SINAMICS - a família de acionamentos abrangente para cada setor de aplicação.
