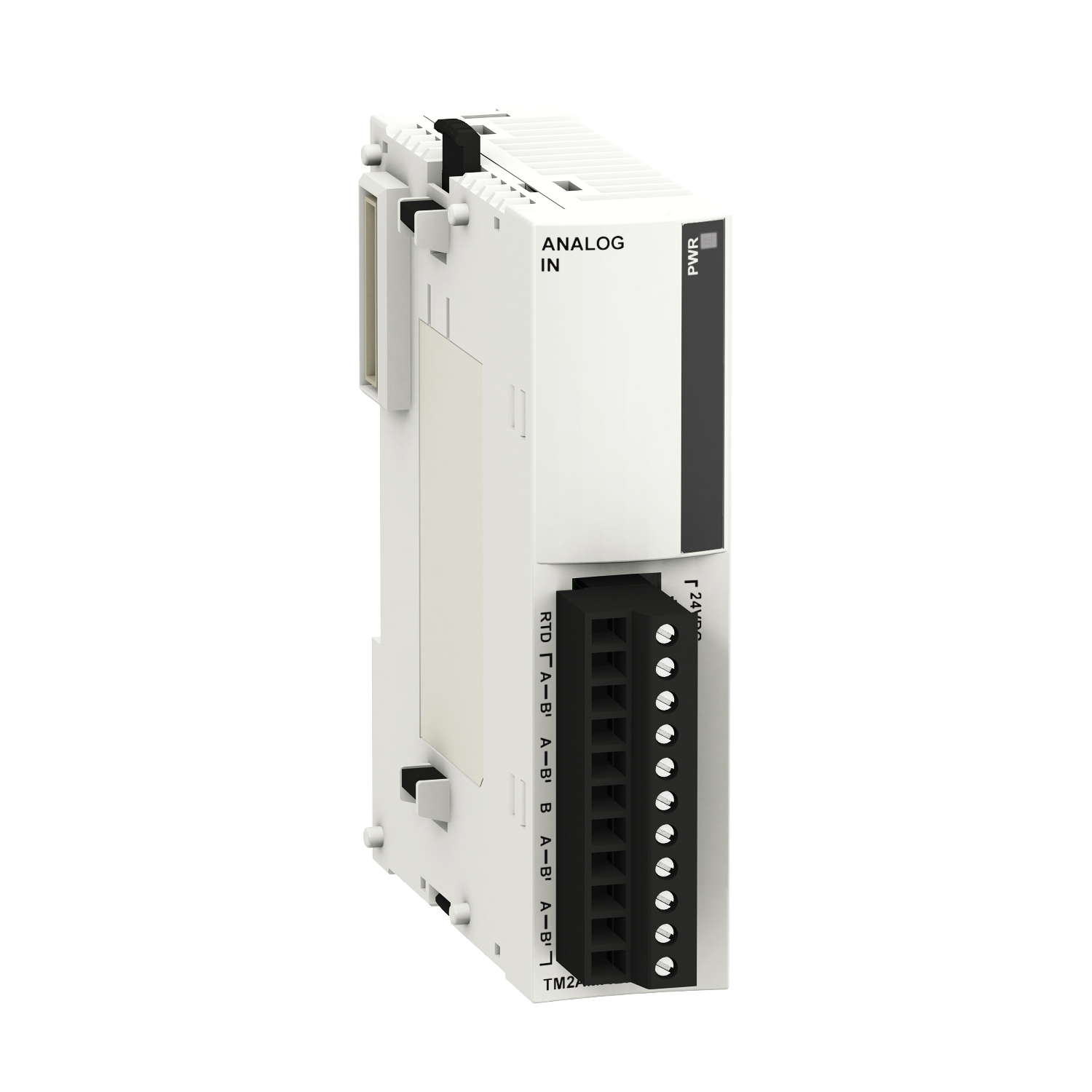

Módulos flexíveis de expansão de E / S para CLPs Modicon, inclui E / S digital e analógica. 15 módulos de E / S digitais (transistores ou relés)
| Linha de produto | Controlador lógico Modicon M238 |
|---|---|
| Tipo de produto ou componente | I / O módulo de expansão |
| Número de entrada analógica | 4 |
| tipo da entrada analógica | Tensão 0..10 V não diferencial Sonda de temperatura - 200..0,600 ℃ Pt 100/Pt 1000 não diferencial Sonda de temperatura - 50..0,150 ℃ Ni 100/Ni 1000 não diferencial Corrente 0..20 mA não diferencial |
| diafonia | <= 1 LSB |
| Compatibilidade da linha | Twido Advantys OTB |
|---|---|
| resolução de entrada analógica | 12 bits |
| valor LSB | 2,5 mV tensão tensão 4,8 µA corrente corrente 0,2 °C sonda de temperatura Pt 100/Pt 1000 0,05 ° C sonda de temperatura Ni 100/Ni 1000 |
| sobrecarga contínua admissível | 40 mA , tipo de entrada analógica: corrente 13 V , tipo de entrada analógica: tensão |
| impedância de entrada | >= 10 kOhm sonda de temperatura 470 Ohm corrente 10 kOhm tensão |
| duração de amostra | 160 ms |
| período de aquisição | 320 ms por canal + 1 ciclo de tempo do controlador sonda de temperatura 160 ms por canal + 1 ciclo de tempo do controlador tensão/corrente |
| erro de medição | +/- 0,2% da escala completa 0..10 V 0..10 V a 25 ℃ +/- 0,2% da escala completa 4...20 mA 4..20 mA a 25 ℃ +/- 0,4% da escala completa Pt 100/Pt 1000, Ni 100/ Ni 1000 a 25 ℃ |
| coeficiente de temperatura | +/- 0,004%FS/°C , tipo de entrada analógica: sonda de temperatura +/- 0,009%FS/°C , tipo de entrada analógica: corrente +/- 0,009%FS/°C , tipo de entrada analógica: tensão |
| precisão de repetição | +/-0,1%FS |
| não linearidade | +/- 0,02%FS |
| erro total | +/-0,5%FS |
| Tipo de cabo | Cabo blindado |
| isolamento entre o canal e a lógica interna | Acoplador fotográfico |
| Alimentação | Alimentação externa |
| Tensão nominal de alimentação [Us] | 24 V CC |
| limites de tensão de alimentação | 20,4…28,8 V |
| conexão elétrica | 1 bloco de terminais de parafuso removível |
| consumo de corrente | 50 mA a 5 V CC a interno 60 mA a 24 V CC a externo |
| Peso líquido | 0,085 kg |
| força dielétrica | 2500 V entre o E/S e a lógica interna |
|---|---|
| Largura | 23,5 mm |
| Profundidade | 70 mm |
| Altura | 90 mm |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,17 cm |
| Package 1 Width | 10,138 cm |
| Package 1 Length | 12,186 cm |
| Package 1 Weight | 146,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 18 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 3,07 kg |
| Garantia | 18 meses |
|---|
