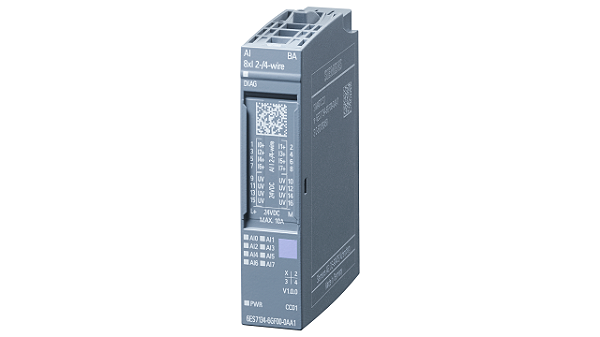

Módulo CLP 200sp 8 Entradas Analógica 24vcc 6ES7134-6GF00-0AA1 Siemens

SIMATIC ET 200SP, Analog input module, AI 8XI 2-/4-wire Basic, suitable for BU type A0, A1, Color code CC01, Module diagnostics, 16 bit

O módulo 6ES7134-6GF00-0AA1 da Siemens faz parte da linha SIMATIC ET 200SP, que é uma família de módulos de I/O distribuídos, altamente compactos, modulares e de alto desempenho, utilizada em sistemas de automação com CLP S7-1500 ou S7-1200 via interface PROFINET.

Aqui vai uma descrição técnica detalhada do módulo:

Módulo de Entrada Analógica Siemens 6ES7134-6GF00-0AA1

Linha: SIMATIC ET 200SP
Tipo: Módulo de Entrada Analógica (AI)
Quantidade de canais: 8 entradas analógicas
Tensão de operação: 24 VCC (alimentação de sensores)
Formato do sinal de entrada:

• Corrente: 0…20 mA, 4…20 mA

• Tensão: ±10 V (dependendo da configuração via software)

• Resolução típica: 16 bits
  Precisão: ±0,1% (pode variar conforme a faixa e temperatura)
  Tipo de conexão: Via base de montagem (Base Unit BU tipo A0/A1)
  Diagnóstico integrado: Sim (curto-circuito, ruptura, limite excedido etc.)
  Hot swapping: Sim (pode ser substituído com o sistema em funcionamento)
  Montagem: Trilho DIN (através do sistema ET 200SP)
  Endereçamento: Automático via TIA Portal
  Temperatura de operação: -30 °C a +60 °C
  Certificações: CE, UL, ATEX (para áreas industriais padrão e algumas áreas classificadas)

Recursos principais:

• Configurável por canal (você pode definir se o canal será corrente ou tensão, por exemplo)

• Compatível com TIA Portal

• Ideal para aplicações de controle de processos que exigem múltiplas medições analógicas (nível, pressão, temperatura, etc.)

• Diagnóstico detalhado por canal para fácil manutenção e identificação de falhas
