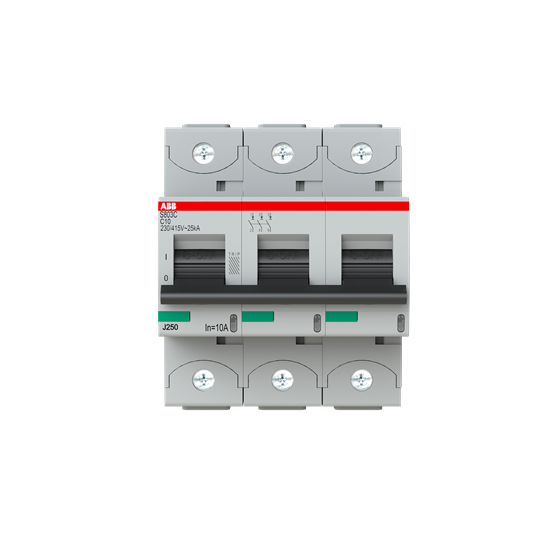

Minidisjuntor De Baixa Tensao Tripolar 440Vca 10A Alta Performance S803C-C10 2CCS883001R0104 ABB

Clique no botão ao lado para assistir ao vídeo relacionado ao produto.

Assistir Vídeo

Minidisjuntor De Baixa Tensao Tripolar 440Vca 10A Alta Performance S803C-C10 2CCS883001R0104 ABB

Código: 2CCS883001R0104 Marca:

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Adicionar ao Carrinho Estoque: Disponível

Minidisjuntor De Baixa Tensao Tripolar 440Vca 10A Alta Performance S803C-C10 2CCS883001R0104 ABB

  • Tipo de produto alargado:
    S803C-C10
  • ID do produto:
    2CCS883001R0104
  • EAN:
    7612271212148
  • Descrição do catálogo:
    S803C-C10 High Performance MCB
  • Descrição longa:
    The S803C-C10 is a 3-pole High Performance Circuit breaker with C-characteristic, with cage terminal and a rated current of 10 A. It is a current limiting device with a maximum breaking capacity of 25kA at 240/415V. It can be used for voltages up to 254/440V and in DC as well. It has two different tripping mechanisms, the thermal tripping mechanism for overload protection and the electromechanic tripping mechanism for short circuit protection. The S803C-C10 complies with IEC/EN 60898-1 and IEC/EN 60947-2 and allows the use for residential, commercial and industrial applications. It has numerous of approvals, therefore it can be used worldwide. The extensive range of accessory makes the use of S803C-C10 more comfortable. Due to the fast arc extinction of S803C-C10 your application will be secured.

Categorias

Previous ImageNext Image

  • S803C-C10 - image 0
  • S803C-C10 - image 1
  • S803C-C10 - image 2


Technical

  • Normas:
    IEC/EN 60947-2, IEC/EN 60898-1, UL 1077
  • Tripping Characteristic:
    C
  • Tensão nominal (Ur):
    acc. to IEC 60947-2 440 V AC
    acc. to IEC 60947-2 375 V DC
    acc. to IEC 60898-1 400 V AC
  • Tensão operacional nominal:
    acc. to IEC 60898-1 400 V
  • Operational Voltage:
    Maximum 230/400 V AC
    Minimum 12 V AC
  • Rated Insulation Voltage (Ui):
    acc. to IEC/EN 60664-1 500 V
  • Rated Impulse Withstand Voltage (Uimp):
    8 kV
  • Tipo de tensão de entrada:
    AC/DC
  • Corrente nominal (In):
    10 A
  • Corrente operacional nominal (Ie):
    10 A
  • Rated Short-Circuit Capacity:
    (230 V) 15 kA
    (400 V) 15 kA
  • Rated Ultimate Short-Circuit Breaking Capacity (Icu):
    (415 V) 25 kA
    (440 V AC) 15 kA
  • Rated Service Short-Circuit Breaking Capacity (Ics):
    (240 / 415 V AC) 18 kA
    (254 / 440 V AC) 10 kA
    (125 V DC) 10 kA
  • Frequência (f):
    50 / 60 Hz
  • Frequência nominal (f):
    50/60 Hz
  • Power Loss:
    4.5 W
    at Rated Operating Conditions per Pole 1.5 W
  • Contact Position Indication:
    ON / OFF / TRIP
  • Energy Limiting Class:
    3
  • Electrical Endurance:
    10000 cycle
  • Mechanical Endurance:
    10000 cycle
  • Number of Protected Poles:
    3
  • Número de polos:
    3
  • Overvoltage Category:
    IV
  • Binário de aperto:
    3.5 N·m
    31 in·lb
  • Tipo de lançamento:
    C
  • Actuator Marking:
    I / O
  • Material da caixa:
    Insulation group I, RAL 7035
  • Montagem na calha DIN:
    TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
    TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
  • Posição de montagem:
    Any
  • Recommended Screw Driver:
    Pozidriv 2
  • Accessories Available:
    Yes
  • Observações:
    Connection from top and bottom
    Connecting with CU only
    IP40 in enclosure with cover
    Cage terminal with captive screw
  • Connecting Capacity:
    Flexible 0 … 50 mm²
    Rigid 0 … 70 mm²
  • Tipo de terminal:
    Screw Terminals

Material Compliance

Environmental

  • Temperatura ambiente:
    -25...60 °C
  • Temperatura do ar ambiente:
    Operation -25 … 60 °C
  • Reference Ambient Air Temperature:
    acc. to IEC60947-2 30 °C
    acc. to EN60898-1 30 °C
  • Grau de proteção:
    IP20
  • Pollution Degree:
    3
  • Resistance to Vibrations:
    1 mm 2 - 13.2 Hz
    0.7g with Load 100% x Ie 13.2 - 100 Hz
  • Resistência ao Choque de acordo com IEC 60068-2-27:
    5 g
    30 ms
  • Informação ambiental:
    2CCY413207D0203

Technical UL/CSA

  • Interrupting Rating acc. to UL1077:
    (480Y / 277 V AC) 10 kA
    (375 V DC) 10 kA

Dimensions

  • Width in Number of Modular Spacings:
    4.5
  • Largura Líquida do Produto:
    81 mm
  • Altura Líquida do Produto:
    95 mm
  • Profundidade/Comprimento Líquidos do Produto:
    82.5 mm
  • Peso Líquido do Produto:
    735 g
  • Built-In Depth (t2):
    82.5 mm
  • Diagrama de medidas:
    2CCC413003C0201

Ordering

  • Unidades de embalagem Nível 1:
    box 1 piece
  • Peso bruto da embalagem Nível 1:
    770 g

Certificates and Declarations

Installation

Popular Downloads

Classifications

  • ETIM 8:
    EC000042 - Miniature circuit breaker (MCB)
  • ETIM 9:
    EC000042 - Miniature circuit breaker (MCB)
  • Categoria REEE:
    5. Small Equipment (No External Dimension More Than 50 cm)
  • REEE B2C / B2B:
    Business To Business
  • CN8:
    85362020
  • eClass:
    V11.0 : 27141901
  • Código de classificação do objeto:
    F
