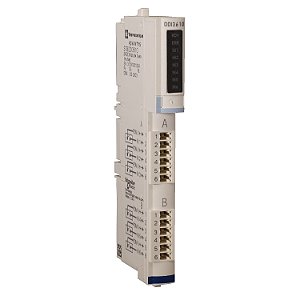

Kit Modicon Stb Entrada Dig 24 Vcc 4 Pontos 3 Fios STBDDI3425K SCHNEIDER

Código: STBDDI3425K Marca: Schneider

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Qtde: Incluir no Orçamento Estoque: Disponível

Este kit da família Modicon STB, com base e módulo de 12 entradas digitais com 3 fios, é ideal para E/S distribuídas nos controladores Modicon M340 e M580. Conecta módulos de forma rápida, segura e confiável, perfeito para equipamentos de campo distribuídos com baixa demanda de E/S. A linha Modicon X80 padroniza os cartões, reduzindo estoque, custos de manutenção e treinamento. Adequado para embalagens, engarrafamento, montagem, distribuição, têxteis, impressão e máquinas semicondutoras. O bloco terminal de entrada/saída Modicon STB conecta módulos de forma rápida e segura com os controladores Modicon M340 e M580.

Principal
Linha de produto	Solução de E/S distribuída Modicon STB
Tipo de produto ou componente	Kit de entrada digital básica
Composição do kit	Base STBXBA1000 Módulo STBDDI3425 STBXTS2100, conector de 6 terminais de braçadeira mola STBXTS1100, conector de 6 terminais tipo parafuso
número de entrada digital	4
tensão de entrada digital	24 V
tipo de tensão de entrada digital	CC

Complementar
limites da tensão de entrada	11..0,30 V no estado 1 -3..0,5 V no estado 0
Tensão de Entrada Aceitável	30 V
tensão máxima absoluta	56 V 1.3 ms
corrente de entrada digital	8 mA
Estado atual 0 garantido	<= 1.2 mA
Estado atual 1 garantido	>= 2.5 mA
lógica de entrada digital	Positivo
tempo de resposta	3,5 ms desligado-para-ligado 3,8 ms ligado-para-desligado
tipo de proteção	Proteção da alimentação fusível integrado em PDM atraso de tempo 5 A Proteção de entrada resistor limitado Proteção contra polaridade reversa
isolamento entre canais e o barramento lógico	1500 V em 1 minuto
troca a frio	Sim
hot swapping	Sim para NIMs básicos
Input filtering	3 ms
corrente fornecida por sensor	50 mA por canal
Compatibilidade do produto	Base de E/S STBXBA1000 Módulo de distribuição de potência STBPDT3100/3105
Tensão nominal de alimentação [Us]	24 V CC
Alimentação	Módulo de distribuição de potência
consumo de corrente	45 mA a 5 V CC para barramento lógico
gravação	CE
Categoria de sobretensão	II
LED de status de indicação	1 LED (Verde) status do módulo (RDY) 1 LED por canal (Verde) status do canal (IN1 a IN4)
Profundidade	65,1 mm
Altura	18,4 mm
Largura	125 mm
Peso líquido	0,111 kg

Meio ambiente
Normas	IEC 61131-2, Tipo 1
Certificações do produto	UL FM Classe 1 Divisão 2 CSA
grau de poluição	2 conforme IEC 60664-1
Altitude de funcionamento	<= 2000 m
Grau de proteção IP	IP20 conforming to IEC 61131-2 class 1
temperatura ambiente do ar para funcionamento	0…60 °C (Sem redução de valor)
temperatura ambiente do ar para funcionamento	32..-17,700 ℃ Sem redução de valor
temperatura ambiente do ar para armazenamento	-40…85 °C Sem redução de valor
temperatura ambiente do ar para armazenamento	-40..-17,675 ℃ Sem redução de valor
umidade relativa	95 % a 60 °C Sem condensação
resistência à vibração	3 gn a 58…150 Hz ligar calha DIN simétrica de 35 x 7,5 mm 5 gn a 58…150 Hz ligar calha DIN simétrica de 35 x 15 mm +/-0,35 mm a 10…58 Hz
resistência ao choque	30 gn para 11 ms conforme IEC 88 referência 2-27

Unidades de embalagem
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	2,500 cm
Package 1 Width	8,000 cm
Package 1 Length	13,000 cm
Package 1 Weight	133,000 g
Unit Type of Package 2	S02
Number of Units in Package 2	28
Package 2 Height	15,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	4,154 kg

Garantia contratual
Garantia	18 meses
