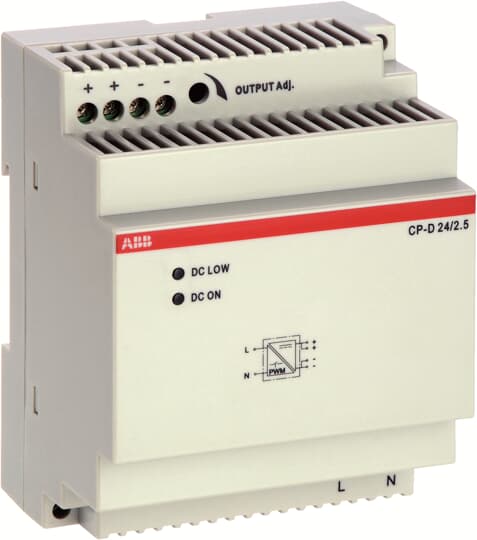

Fonte De Alimentação Chaveada Modelo Cp D 24/2 5 Entrada 90 264 / Vca 120 370 Vcc Saída Ajustável 24 Vcc 2 5A CP-D 24/2.5 1SVR427044R0200 ABB
Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco
Incluir no Orçamento
Estoque:
Disponível
Fonte De Alimentação Chaveada Modelo Cp D 24/2 5 Entrada 90 264 / Vca 120 370 Vcc Saída Ajustável 24 Vcc 2 5A CP-D 24/2.5 1SVR427044R0200 ABB
-
- Tipo de produto alargado:
- CP-D 24/2.5
-
- ID do produto:
- 1SVR427044R0200
-
- EAN:
- 4016779661188
-
- Descrição do catálogo:
- CP-D 24/2.5 Power supply In: 100-240VAC Out: 24VDC/2.5A
-
- Descrição longa:
- The CP-D 24/2.5 is a power supply from the CP-D range. The primary switch mode power supply offers a wide range input of 90-264 V AC and 120-375 V DC, rated input voltage is 100-240 V AC. The rated output power is 60 W, rated output current is 2.5 A at an output voltage of 24 V DC. The output voltage is adjustable within a range of 24 to 28 V DC. The power supply provides a U/I output characteristic.
Categorias
- Produtos » Produtos e Sistemas de Baixa Tensão » Produtos para controle » Fontes de alimentação » CP-D
- Peças e Serviços » Produtos e Sistemas de Média Tensão » Serviço » Sobressalentes » Parts » All Spare Parts (Relays-SWG-CB)
Ordering
-
- Quantidade Mínima de Encomenda:
- 1 piece
-
- Número de tarifa aduaneira:
- 85044095
Popular Downloads
-
- Ficha de dados, informação técnica:
- 2CDC114056D0202
-
- Instruções e Manuais:
- 1SVC427042M0000
Dimensions
-
- Largura Líquida do Produto:
- 71 mm
-
- Altura Líquida do Produto:
- 91 mm
-
- Profundidade/Comprimento Líquidos do Produto:
- 57.5 mm
-
- Peso Líquido do Produto:
- 0.252 kg
Container Information
-
- Largura da embalagem Nível 1:
- 91 mm
-
- Profundidade/Comprimento da embalagem Nível 1:
- 134 mm
-
- Altura da embalagem Nível 1:
- 87 mm
-
- Peso bruto da embalagem Nível 1:
- 0.311 kg
-
- Nível de Embalagem 1 EAN:
- 4016779661188
-
- Unidades de embalagem Nível 1:
- box 1 piece
Technical
-
- Function:
- Switch mode power supply
-
- Número de fases:
- 1
-
- Rated Input Voltage (UIN):
- 100 ... 240 V AC
-
- Tensão de Entrada (Uin):
- 90 ... 264 V AC
120 ... 375 V DC
-
- Frequência nominal (f):
- 50 Hz
60 Hz
-
- Rated Frequency Limits:
- 47 ... 63 Hz
-
- Characteristic of Output:
- U/I characteristic curve
-
- Rated Output Power:
- 60 W
-
- Potência de Saída:
- 60 W
-
- Rated Output Voltage:
- 24 V DC
-
- Tensão de Saída (Uout):
- 24 V DC
-
- Rated Output Current:
- 2.5 A
-
- Corrente de saída:
- 2.5 A
-
- Output Current Maximum (Iout):
- 2.5 A
-
- Rated Impulse Withstand Voltage (Uimp):
- Input Circuit / Output Circuit 3 kV
-
- Rated Insulation Voltage (Ui):
- Input Circuit / Output Circuit 300 V
Input Circuit / PE 300 V
Output Circuit / PE 50 V
-
- Grau de proteção:
- Housing IP20
Terminals IP20
-
- Pollution Degree:
- 2
-
- Connecting Capacity Input Circuit:
- Flexible with Ferrule 0.2 ... 2.5 mm²
Rigid 0.2 ... 2.5 mm²
-
- Connecting Capacity Output Circuit:
- Flexible with Ferrule 0.2 .... 2.5 mm²
Rigid 0.2 ... 2.5 mm²
-
- Binário de aperto:
- Input Circuit 0.7 N·m
Output Circuit 0.7 N·m
-
- Wire Stripping Length:
- Input Circuit 7 mm
Output Circuit 7 mm
-
- Recommended Screw Driver:
- PH1
-
- Minimum Mounting Distance:
- Electrical Conductive Board, Horizontal 25 mm
Electrical Conductive Board, Vertical 25 mm
Other Device Same Type, Horizontal 25 mm
Other Device Same Type, Vertical 25 mm
-
- Posição de montagem:
- 1
-
- Montagem na calha DIN:
- TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
-
- Normas:
- CAN/CSA C22.2 No.107.1
CAN/CSA C22.2 No.223
CAN/CSA C22.2 No.60950
IEC/EN 63000
IEC 60950-1
IEC/EN 61000-6-2
IEC/EN 61000-6-3
UL 1310
UL 508
UL 60950
Environmental
-
- Temperatura do ar ambiente:
- Operation -40 ... +70 °C
Storage -40 ... +85 °C
-
- Altitude de operação máxima permissível:
- 4850 m
-
- REACH Declaration:
- 1SVD982001-4501
-
- Informação RoHS:
- 1SVD982007
-
- Estado RoHS:
- Following EU Directive 2011/65/EU
Technical UL/CSA
-
- Connecting Capacity Input Circuit UL/CSA:
- Rigid 24-12 AWG
-
- Connecting Capacity Output Circuit UL/CSA:
- Rigid 24-12 AWG
-
- Tightening Torque UL/CSA:
- Input Circuit 6 in·lb
Output Circuit 6 in·lb
Electromagnetic Compatibility
-
- Electrostatic Discharge (ESD Immunity) acc. to IEC 61000-4-2:
- Level 4 Air Discharge 15 kV
Level 4 Contact Discharge 4 kV
-
- Radiated Electromagnetic Field Immunity acc. to IEC 61000-4-3:
- Level 3 10 V/m
-
- Electrical Fast Transient (Burst Immunity) acc. to IEC 61000-4-4:
- Level 4 Power Supply Port Signal 4 kV
-
- Surge Immunity acc. to IEC 61000-4-5:
- Level 3 Line-to-Line 2 kV
-
- Conducted Disturbances Immunity acc. to IEC 61000-4-6:
- Level 3 10 V
-
- Electromagnetic Compatibility (EMC):
- Emission - Class B
Immunity - Class B
Certificates and Declarations
-
- Certificado cUL:
- cUL508_E174460
-
- cUR Certificate:
- cUR60950_E196145
cUR1310_E313203
-
- Declaração de conformidade -CE:
- 1SVD982007-00
-
- Declaration of Conformity - UKCA:
- 1SVD982007-10
-
- EAC Certificate:
- EAC_RU_C-DE.ME77.B.00768_20
-
- Certificado UL:
- UL508_E174460
-
- UR Certificate:
- UR60950_E196145
UR1310_E313203
Classifications
-
- Código de classificação do objeto:
- T
-
- ETIM 4:
- EC002540 - DC-power supply
-
- ETIM 5:
- EC002540 - DC-power supply
-
- ETIM 6:
- EC002540 - DC-power supply
-
- ETIM 7:
- EC002540 - DC-power supply
-
- ETIM 8:
- EC002540 - DC-power supply
-
- eClass:
- V11.0 : 27040701
-
- UNSPSC:
- 39121004
-
- E-Number (Finland):
- 2712080
-
- E-Number (Sweden):
- 5218729
