E4.2V 2500 Ekip Dip Li 3P Wmp 1SDA072471R1 1SDA072471R1 ABB

E4.2V 2500 Ekip Dip LI 3p WMP

Informações gerais

  • Tipo de produto alargado:
    E4.2V 2500 Ekip Dip LI 3p WMP
  • ID do produto:
    1SDA072471R1
  • EAN:
    8015644763213
  • Descrição do catálogo:
    E4.2V 2500 Ekip Dip LI 3p WMP
  • Descrição longa:
    MOVING PART FOR C.BREAKER SACE EMAX2 E4.2V 2500 THREE-POLE WITH SOLID-STATE RELEASE IN AC EKIP/DIP-LI R 2500 FITTED WITH: 4 AUXILIARY CONTACT AND C.BREAKER IN POSITION OPEN-CLOSED

Categorias

Previous ImageNext Image

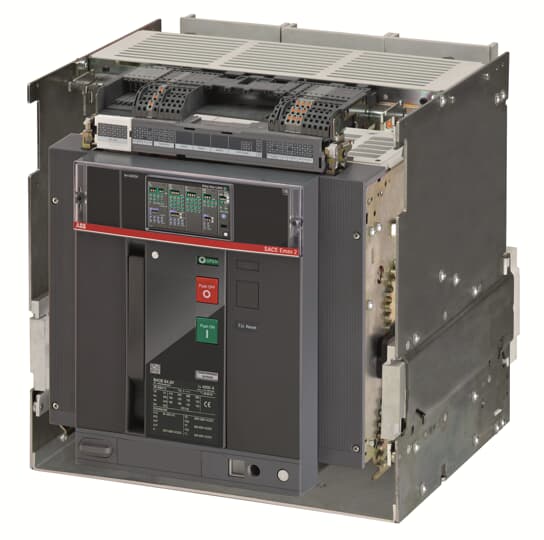

  • E4.2V 2500 Ekip Dip LI 3p WMP - image 0
  • E4.2V 2500 Ekip Dip LI 3p WMP - image 1


ABB EcoSolutions

  • ABB EcoSolutions:
    Yes

Circular Value

  • Circular Design Principles Recyclability Rate:
    Design for Closing Resource Loops - Standard EN45555 - 79.3 %
  • Conflict Minerals Reporting Template (CMRT):
    9AKK108467A5658
  • End of Life Instructions:
    9AKK108468A2363
  • Group Waste to Landfill Target:
    UL 2799 Zero Waste To Landfill Validation available
  • Toxic Substances Control Act - TSCA:
    9AKK108467A8326

Eco Transparency

Environmental

Ordering

  • Order Code US and Canada:
    Z4VUELAA000A000000XX
  • EAN:
    8015644763213
  • Quantidade Mínima de Encomenda:
    1 piece
  • Número de tarifa aduaneira:
    85362090

Dimensions

  • Largura Líquida do Produto:
    425 mm
  • Altura Líquida do Produto:
    425 mm
  • Profundidade/Comprimento Líquidos do Produto:
    383 mm
  • Peso Líquido do Produto:
    60 kg

Container Information

  • Unidades de embalagem Nível 1:
    box 1 piece
  • Largura da embalagem Nível 1:
    515 mm
  • Altura da embalagem Nível 1:
    610 mm
  • Profundidade/Comprimento da embalagem Nível 1:
    615 mm
  • Peso bruto da embalagem Nível 1:
    67 kg
  • Nível de Embalagem 1 EAN:
    8015644763213

Additional Information

  • Current Type:
    AC
  • Electrical Durability:
    Ue =< 440 V 8000 cycle
    Ue = 500 ... 690 V 8000 cycle
    20 cycles per hour
  • Mechanical Durability:
    20000 cycle
    60 cycles per hour
  • Número de polos:
    3
  • Power Loss:
    743 W
  • Tipo de produto principal:
    SACE Emax 2
  • Nome de Produto:
    Air Circuit Breaker
  • Tipo de produto:
    Air Circuit Breaker
  • Rated Service Short-Circuit Breaking Capacity, in % of Icu (Ics):
    100 %
  • Corrente nominal (In):
    2500 A
  • Tensão nominal (Ur):
    690 V
  • Rated Impulse Withstand Voltage (Uimp):
    acc. to IEC 60947-2 12 kV
  • Rated Insulation Voltage (Ui):
    AC 1000 V
  • Tensão operacional nominal:
    690 V AC
  • Rated Service Short-Circuit Breaking Capacity (Ics):
    (220 V AC) 150 kA
    (230 V AC) 150 kA
    (380 V AC) 150 kA
    (400 V AC) 150 kA
    (415 V AC) 150 kA
    (440 V AC) 150 kA
    (500 V AC) 100 kA
    (660 V AC) 100 kA
    (690 V AC) 100 kA
  • Rated Short-time Withstand Current Low Voltage (Icw):
    for 1 s 100 kA
    for 3 s 75 kA
  • Rated Ultimate Short-Circuit Breaking Capacity (Icu):
    (400 V AC) 150 kA
    (415 V AC) 150 kA
    (440 V AC) 150 kA
    (500 V AC) 100 kA
    (525 V AC) 100 kA
    (690 V AC) 100 kA
  • Rated Uninterrupted Current (Iu):
    2500 A
  • Release:
    Ekip Dip LI
  • Tipo de lançamento:
    EL
  • Short-Circuit Performance Level:
    V
  • Normas:
    IEC
  • Sub-type:
    E4.2
  • Version:
    W
  • CAD Dimensional Drawing:
    1SDH001252R0433

Certificates and Declarations

Classifications

  • ETIM 7:
    EC000228 - Power circuit-breaker for trafo/generator/installation protection
  • ETIM 8:
    EC000228 - Power circuit-breaker for trafo/generator/installation protection
  • ETIM 9:
    EC000228 - Power circuit-breaker for trafo/generator/installation protection
  • Código de Categoria Granular IDEA (IGCC):
    4926 >> Air circuit breakers
  • Código de classificação do objeto:
    Q
  • UNSPSC:
    39121615
  • Categoria REEE:
    5. Small Equipment (No External Dimension More Than 50 cm)
  • eClass:
    V11.1 : 27370409
