E1.2B 800 Ekip Touch Lsi 3P Wmp 1SDA072095R1BR 1SDA072095R1BR ABB

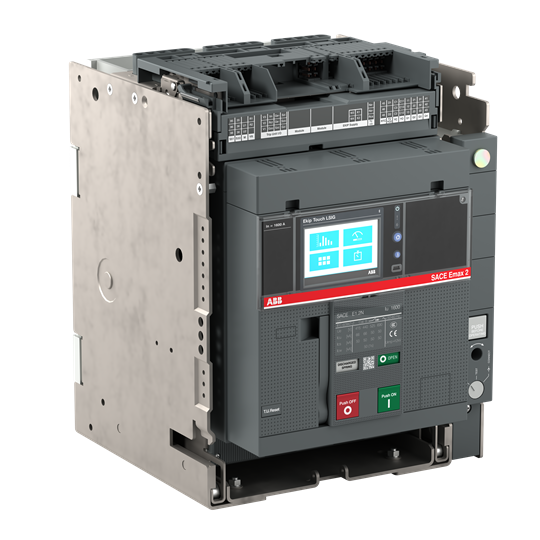

E1.2B 800 Ekip Touch LSI 3p WMP
Informações gerais
-
- Tipo de produto alargado:
- E1.2B 800 Ekip Touch LSI 3p WMP
-
- ID do produto:
- 1SDA072095R1
-
- EAN:
- 8015644759452
-
- Descrição do catálogo:
- E1.2B 800 Ekip Touch LSI 3p WMP
-
- Descrição longa:
- MOVING PART FOR C.BREAKER SACE EMAX2 E1.2B 800 THREE-POLE WITH SOLID-STATE RELEASE IN AC EKIP/TOUCH-LSI R 800 FITTED WITH: 4 AUXILIARY CONTACT AND C.BREAKER IN POSITION OPEN-CLOSED
Categorias
- Produtos » Produtos e Sistemas de Baixa Tensão » Disjuntores » Disjuntores abertos » Emax 2
ABB EcoSolutions
-
- ABB EcoSolutions:
- Yes
Circular Value
-
- Circular Design Principles Recyclability Rate:
- Design for Closing Resource Loops - Standard EN45555 - 76.4 %
-
- Conflict Minerals Reporting Template (CMRT):
- 9AKK108467A5658
-
- End of Life Instructions:
- 9AKK108468A2360
-
- Group Waste to Landfill Target:
- UL 2799 Zero Waste To Landfill Validation available
-
- Toxic Substances Control Act - TSCA:
- 9AKK108467A8326
Eco Transparency
-
- Environmental Product Declaration - EPD:
- 9AKK108468A1900
9AKK108468A3028
Environmental
-
- Informação ambiental:
- 9AKK10103A1038
9AKK108467A6707
-
- REACH Declaration:
- 9AKK108466A1425
-
- Informação RoHS:
- 9AKK108466A1424
-
- Estado RoHS:
- Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Ordering
-
- Order Code US and Canada:
- Z1BPEFAE000A000000XX
-
- EAN:
- 8015644759452
-
- Quantidade Mínima de Encomenda:
- 1 piece
-
- Número de tarifa aduaneira:
- 85362090
Dimensions
-
- Largura Líquida do Produto:
- 278 mm
-
- Altura Líquida do Produto:
- 363.5 mm
-
- Profundidade/Comprimento Líquidos do Produto:
- 271 mm
-
- Peso Líquido do Produto:
- 18 kg
Container Information
-
- Unidades de embalagem Nível 1:
- box 1 piece
-
- Largura da embalagem Nível 1:
- 270 mm
-
- Altura da embalagem Nível 1:
- 350 mm
-
- Profundidade/Comprimento da embalagem Nível 1:
- 330 mm
-
- Peso bruto da embalagem Nível 1:
- 20 kg
-
- Nível de Embalagem 1 EAN:
- 8015644759452
Additional Information
-
- Current Type:
- AC
-
- Electrical Durability:
- Ue =< 440 V 8000 cycle
Ue = 500 ... 690 V 8000 cycle
30 cycles per hour
-
- Mechanical Durability:
- 20000 cycle
60 cycles per hour
-
- Número de polos:
- 3
-
- Power Loss:
- 100 W
-
- Tipo de produto principal:
- SACE Emax 2
-
- Nome de Produto:
- Air Circuit Breaker
-
- Tipo de produto:
- Air Circuit Breaker
-
- Rated Service Short-Circuit Breaking Capacity, in % of Icu (Ics):
- 100 %
-
- Corrente nominal (In):
- 800 A
-
- Tensão nominal (Ur):
- 690 V
-
- Rated Impulse Withstand Voltage (Uimp):
- acc. to IEC 60947-2 12 kV
-
- Rated Insulation Voltage (Ui):
- AC 1000 V
-
- Tensão operacional nominal:
- 690 V AC
-
- Rated Service Short-Circuit Breaking Capacity (Ics):
- (220 V AC) 42 kA
(230 V AC) 42 kA
(380 V AC) 42 kA
(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
(660 V AC) 42 kA
(690 V AC) 42 kA
-
- Rated Short-time Withstand Current Low Voltage (Icw):
- for 1 s 42 kA
for 3 s 24 kA
-
- Rated Ultimate Short-Circuit Breaking Capacity (Icu):
- (400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
(525 V AC) 42 kA
(690 V AC) 42 kA
-
- Rated Uninterrupted Current (Iu):
- 800 A
-
- Release:
- Ekip Touch LSI
-
- Tipo de lançamento:
- EL
-
- Short-Circuit Performance Level:
- B
-
- Normas:
- IEC
-
- Sub-type:
- E1.2
-
- Version:
- W
-
- CAD Dimensional Drawing:
- 1SDH001252R0024
Certificates and Declarations
-
- Certificado ATEX:
- No certification needed
-
- Certificado CSA:
- No certification needed
-
- CSA Certificate (Intrinsic Safe):
- No certification needed
-
- Ficha de dados, informação técnica:
- 1SDC200023D0209
-
- Declaração de conformidade -CE:
- 9AKK106713A5546
-
- Certificado UL:
- No certification needed
-
- VDE Certificate:
- No certification needed
-
- Mechanical Drawings:
- 1SDH000999R0103
-
- Wiring Diagram:
- 1SDM000091R0001
-
- Instruções e Manuais:
- 1SDH000999R0002
-
- Instruções e Manuais (Parte 2):
- 1SDH001316R1002
Classifications
-
- ETIM 7:
- EC000228 - Power circuit-breaker for trafo/generator/installation protection
-
- ETIM 8:
- EC000228 - Power circuit-breaker for trafo/generator/installation protection
-
- ETIM 9:
- EC000228 - Power circuit-breaker for trafo/generator/installation protection
-
- Código de Categoria Granular IDEA (IGCC):
- 4926 >> Air circuit breakers
-
- Código de classificação do objeto:
- Q
-
- UNSPSC:
- 39121615
-
- Categoria REEE:
- 5. Small Equipment (No External Dimension More Than 50 cm)
-
- eClass:
- V11.1 : 27370409
