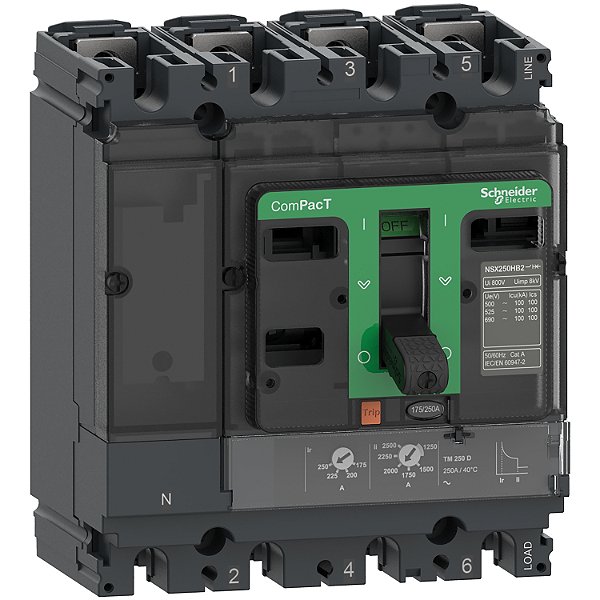

Disjuntor Nsx250N Tm250D Tetrapolar C25N4TM250 SCHNEIDER

Código: C25N4TM250 Marca: Schneider

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Qtde: Incluir no Orçamento Estoque: Disponível

Principal
linha	Nova geração ComPacT
Nome do produto	Nova geração ComPacT NSX
Nome abreviado do dispositivo	NSX250N
Tipo de produto ou componente	Disjuntor
Aplicação do dispositivo	Distribuição
Descrição de polos	4P
descrição dos polos protegidos	4D
posição neutra	Esquerda
[In] corrente nominal	250 A a 40 °C
[Ue] tensão de operação nominal	690 V CA 50/60 Hz
Tipo de rede	CA
Frequência da rede	50/60 Hz
adequação para isolamento	Sim conforme EN/IEC 60947-2
Categoria de uso	Categoria A
[Icu] rated ultimate short-circuit breaking capacity	90 kA Icu a 220/240 V CA 50/60 Hz para IEC 60947-2 50 kA Icu a 380/415 V CA 50/60 Hz para IEC 60947-2 50 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 36 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2 35 kA Icu a 525 V CA 50/60 Hz para IEC 60947-2 10 kA Icu a 660/690 V CA 50/60 Hz para IEC 60947-2 15 kA a 600 V CA 50/60 Hz para UL 508
Performance level	N 50 kA 415 V CA
nome da unidade de disparo	TM-D
tecnologia da unidade de disparo	Termomagnético
funções de proteção da unidade de disparo	LI
Tipo de controle	Alavanca articulada
Circuit breaker mounting mode	Fixo

Complementar
[Ui] tensão de isolamento nominal	800 V CA 50/60 Hz
[Uimp] tensão suportável de impulso nominal	8 kV
[Ics] rated service short-circuit breaking capacity	90 kA a 220/240 V CA 50/60 Hz para IEC 60947-2 50 kA a 380/415 V CA 50/60 Hz para IEC 60947-2 50 kA a 440 V CA 50/60 Hz para IEC 60947-2 36 kA a 500 V CA 50/60 Hz para IEC 60947-2 35 kA a 525 V CA 50/60 Hz para IEC 60947-2 10 kA a 660/690 V CA 50/60 Hz para IEC 60947-2
durabilidade mecânica	20000 ciclos
durabilidade elétrica	20000 ciclos a 440 V pol/2 10000 ciclos a 440 V pol 10000 ciclos a 690 V pol/2 5000 ciclos a 690 V pol
dissipação de alimentação por polo	18,75 W
Suporte de montagem	Placa posterior
posição de montagem	Horizontal e vertical Flat on the back
conexões da parte de cima	Frontal
conexão na parte inferior	Frontal
passo de conexão	35 mm
tipo de proteção	L : for proteção contra sobrecargas (térmicas) I : for proteção contra curtos-circuitos (magnético)
classificação da unidade de disparo	250 A a 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	Ajustável
[Ir] long-time protection pick-up adjustment range	0,7...1 x pol
Long-time protection delay adjustment type tr	Fixo
[tr] long-time protection delay adjustment range	120…400 s a 1,5 x pol 15 s a 6 x Ir
Neutral protection settings	1 x Ir (4D)
Instantaneous protection pick-up adjustment type Ii	Ajustável
[Ii] instantaneous protection pick-up adjustment range	5...10 x pol
proteção de fuga à terra	Sem
Number of slots for electrical auxiliaries	5 Slot (s)
Width (W)	140 mm
Height (H)	161 mm
Depth (D)	86 mm
Peso líquido	2,8 kg

Meio ambiente
Normas	EN/IEC 60947
Certificações do produto	CCC EAC Marine
Categoria de sobretensão	Classe II
classe de proteção contra choques elétricos	Classe II
grau de poluição	3 conforme IEC 60664-1
Grau de proteção IP	IP40 conforme IEC 60529
Grau de proteção IK	IK07 conforme IEC 62262
Temperatura ambiente para funcionamento	-25…70 °C
Temperatura ambiente para armazenamento	-50…85 °C
umidade relativa	0…95 %
altitude de funcionamento	0...2000 m sem degradação 2000 m...5000 m com degradação

Unidades de embalagem
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	14,0 cm
Package 1 Width	14,5 cm
Package 1 Length	19,0 cm
Package 1 Weight	2,662 kg
Unit Type of Package 2	S03
Number of Units in Package 2	6
Package 2 Height	30,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	16,368 kg

Garantia contratual
Garantia	18 meses
