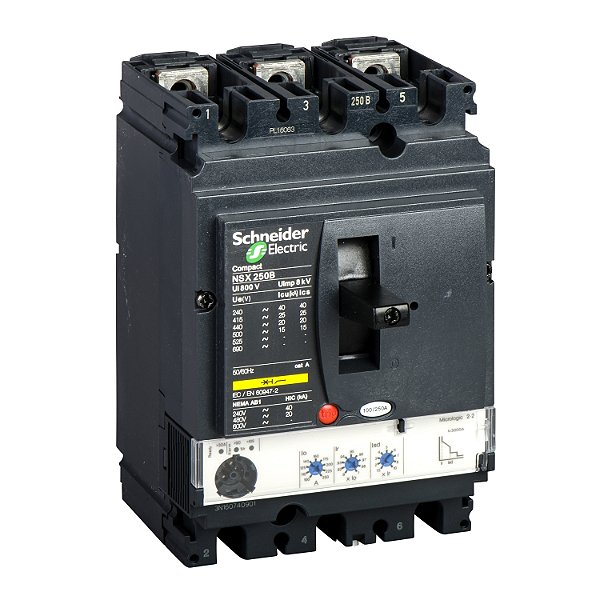

Disjuntor Nsx250N Micrologic 2.2 160A 3P LV431871 SCHNEIDER

Código: LV431871 Marca: Schneider

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Qtde: Incluir no Orçamento Estoque: Disponível

This Compact NSX250N is a complete 3P 3d fixed circuit breaker designed to optimize space and breaking capacity. It is an optimal choice for all standard and specific applications. The breaking capacity (Icu) is 50kA rms at 415VAC 50/60Hz. The operational voltage is 690VAC 50/60Hz. This product embeds an electronic Micrologic 2.2 trip unit, with 160A rating. Micrologic 2.2 trip unit provides adjustable long time and short time protections, and a fixed instantaneous protection. This 3 poles version (105mm x 161mm x 86mm) comes with a variety of optional functions and accessories. It is compliant with international standards (IEC 60947), CCC, EAC and marine specifications. Compact NSX250N is part of Schneider Electric EcoStruxure Power architecture.

Principal
linha	Compactar
Nome do produto	Compact NSX
Linha de produto	ComPact NSX100...250
Nome abreviado do dispositivo	NSX250N
Tipo de produto ou componente	Disjuntor
Aplicação do dispositivo	Distribuição
Number of poles	3P
descrição dos polos protegidos	3t
[In] corrente nominal	160 A a 40 °C
[Ue] tensão de operação nominal	690 V CA 50/60 Hz
Tipo de rede	CA
Frequência da rede	50/60 Hz
adequação para isolamento	Sim conforme EN/IEC 60947-2
Categoria de uso	Categoria A
[Icu] rated ultimate short-circuit breaking capacity	85 kA a 240 V CA 50/60 Hz para UL 508 10 kA Icu a 660/690 V CA 50/60 Hz para IEC 60947-2 35 kA Icu a 525 V CA 50/60 Hz para IEC 60947-2 50 kA a 480 V CA 50/60 Hz para UL 508 36 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2 50 kA Icu a 380/415 V CA 50/60 Hz para IEC 60947-2 50 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 90 kA Icu a 220/240 V CA 50/60 Hz para IEC 60947-2 15 kA a 600 V CA 50/60 Hz para UL 508
Performance level	N 50 kA 415 V CA
nome da unidade de disparo	Micrologic 2,2
tecnologia da unidade de disparo	Eletrônico
funções de proteção da unidade de disparo	LSoI
Tipo de controle	Alavanca articulada
Circuit breaker mounting mode	Fixo

Complementar
[Ui] tensão de isolamento nominal	800 V CA 50/60 Hz
[Uimp] tensão suportável de impulso nominal	8 kV
[Ics] rated service short-circuit breaking capacity	10 kA a 660/690 V CA 50/60 Hz para IEC 60947-2 35 kA a 525 V CA 50/60 Hz para IEC 60947-2 36 kA a 500 V CA 50/60 Hz para IEC 60947-2 50 kA a 380/415 V CA 50/60 Hz para IEC 60947-2 50 kA a 440 V CA 50/60 Hz para IEC 60947-2 90 kA a 220/240 V CA 50/60 Hz para IEC 60947-2
durabilidade mecânica	20000 ciclos
durabilidade elétrica	5000 ciclos a 690 V pol 10000 ciclos a 690 V pol/2 10000 ciclos a 440 V pol 20000 ciclos a 440 V pol/2
Suporte de montagem	Placa posterior
conexões da parte de cima	Frontal
conexão na parte inferior	Frontal
passo de conexão	35 mm
tipo de proteção	L : for proteção contra sobrecargas (muito tempo) So : for short time short-circuit protection with fixed delay I : for proteção contra curtos-circuitos instantâneos
classificação da unidade de disparo	160 A a 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	9 definições ajustáveis
[Ir] long-time protection pick-up adjustment range	63..0,160 A
Long-time protection delay adjustment type tr	Fixo
[tr] long-time protection delay adjustment range	11 s a 7,2 x Ir 16 s a 6 x Ir 400 s a 1,5 x Ir
memória térmica	20 minutos antes e depois do disparo
Short-time protection pick-up adjustment type Isd	9 definições ajustáveis
[Isd] Short-time protection pick-up adjustment range	1,5...10 x Ir
Short-time protection delay adjustment type tsd	Fixo
Instantaneous protection pick-up adjustment type Ii	Fixo
[Ii] instantaneous protection pick-up adjustment range	2.400 A
proteção de fuga à terra	Sem
interbloqueio seletivo de zonas ZSI	Sem
Number of slots for electrical auxiliaries	5 Slot (s)
Sinalização local	Flashing LED (Verde) for pronto para operar LED 105% Ir (Vermelho) for sobrecarga LED 90% Ir (Laranja) for sobrecarga
Width (W)	105 mm
Height (H)	161 mm
Depth (D)	86 mm
Peso líquido	2,4 kg

Meio ambiente
Normas	EN/IEC 60947
Certificações do produto	CCC EAC Marine
Categoria de sobretensão	Classe II
classe de proteção contra choques elétricos	Classe II
grau de poluição	3 conforme IEC 60664-1
Grau de proteção IP	IP40 conforming to IEC 60529
Grau de proteção IK	IK07 conforming to IEC 62262
Temperatura ambiente para funcionamento	-25…70 °C
Temperatura ambiente para armazenamento	-50…85 °C
umidade relativa	0…95 %
altitude de funcionamento	0...2000 m sem degradação 2000 m...5000 m com degradação

Unidades de embalagem
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	11,0 cm
Package 1 Width	13,5 cm
Package 1 Length	19,0 cm
Package 1 Weight	1,963 kg

Garantia contratual
Garantia	18 meses
