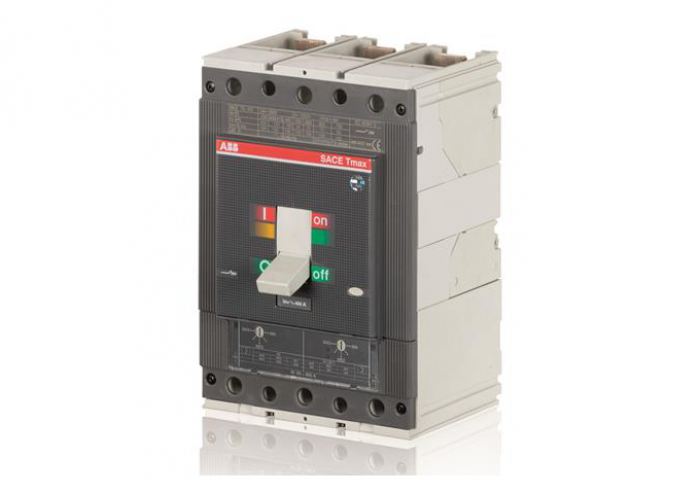

Disjuntor Em Caixa Moldada Linha Tmax 3 Polos 500A 100Ka 220/230Vca 1SDA054465R1BR ABB
Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco
Incluir no Orçamento
Estoque:
Disponível
T5H 630 R500 Tma 3P F F Disjuntor Em Caixa Moldada Linha Tmax 3 Polos Instalação Fixo Com Terminais Frontais F Corrente Nominal 500A Capacidade De Ruptura (Icu) 100Ka 220/230Vca 70Ka 380/415Vca 65Ka 440Vca 50Ka 500Vca 40Ka 690Vca Dimensões 205X140X103 5Mm (Axlxp) Com Relé Tma Com Proteção Térmico Ajustável E Magnético Ajustável. 1SDA054465R1BR 1SDA054465R1BR ABB
T5H 630 PR221DS-I In=630 3p F F
Informações gerais
-
- Tipo de produto alargado:
- T5H 630 PR221DS-I In=630 3p F F
-
- ID do produto:
- 1SDA054413R1
-
- EAN:
- 8015644555115
-
- Descrição do catálogo:
- T5H 630 PR221DS-I In=630 3p F F
-
- Descrição longa:
- C.BREAKER TMAX T5H 630 FIXED THREE-POLE WITH FRONT TERMINALS AND SOLID-STATE RELEASE IN AC PR221DS-I R 630
Categorias
- Produtos » Produtos e Sistemas de Baixa Tensão » Disjuntores » Disjuntores caixa moldada » Tmax T
Circular Value
-
- Conflict Minerals Reporting Template (CMRT):
- 9AKK108467A5658
-
- Toxic Substances Control Act - TSCA:
- 9AKK108467A8326
Environmental
-
- Informação ambiental:
- 9AKK10103A1056
9AKK108467A6707
-
- REACH Declaration:
- 9AKK108466A1425
-
- Informação RoHS:
- 9AKK108466A1424
-
- Estado RoHS:
- Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Ordering
-
- E-Number (Finland):
- 3655535
-
- EAN:
- 8015644555115
-
- Quantidade Mínima de Encomenda:
- 1 piece
-
- Número de tarifa aduaneira:
- 85362090
Dimensions
-
- Largura Líquida do Produto:
- 140 mm
-
- Altura Líquida do Produto:
- 205 mm
-
- Profundidade/Comprimento Líquidos do Produto:
- 103.5 mm
-
- Peso Líquido do Produto:
- 5.1 kg
Container Information
-
- Unidades de embalagem Nível 1:
- 1 piece
-
- Largura da embalagem Nível 1:
- 248 mm
-
- Altura da embalagem Nível 1:
- 240 mm
-
- Profundidade/Comprimento da embalagem Nível 1:
- 285 mm
-
- Peso bruto da embalagem Nível 1:
- 5.1 kg
-
- Nível de Embalagem 1 EAN:
- 8015644555115
Additional Information
-
- Electrical Durability:
- 5000 cycle
60 cycles per hour
-
- Mechanical Durability:
- 20000 cycle
120 cycles per hour
-
- Número de polos:
- 3
-
- Power Loss:
- at Rated Operating Conditions per Pole 41 W
-
- Tipo de produto principal:
- SACE Tmax T
-
- Nome de Produto:
- Moulded Case Circuit Breaker
-
- Tipo de produto:
- Automatic Circuit Breaker
-
- Corrente nominal (In):
- 630 A
-
- Rated Impulse Withstand Voltage (Uimp):
- 8 kV
-
- Rated Insulation Voltage (Ui):
- 1000 V
-
- Tensão operacional nominal:
- 690 V AC
-
- Rated Service Short-Circuit Breaking Capacity (Ics):
- (220 V AC) 100 kA
(230 V AC) 100 kA
(380 V AC) 70 kA
(400 V AC) 70 kA
(415 V AC) 70 kA
(440 V AC) 65 kA
(500 V AC) 50 kA
(690 V AC) 40 kA
-
- Rated Ultimate Short-Circuit Breaking Capacity (Icu):
- (220 V AC) 100 kA
(230 V AC) 100 kA
(380 V AC) 70 kA
(400 V AC) 70 kA
(415 V AC) 70 kA
(440 V AC) 65 kA
(500 V AC) 50 kA
(690 V AC) 40 kA
-
- Rated Uninterrupted Current (Iu):
- 630 A
-
- Release:
- PR221DS-I
-
- Tipo de lançamento:
- EL
-
- Short-Circuit Performance Level:
- H
-
- Normas:
- IEC
-
- Sub-type:
- T5
-
- Adequado para:
- T5
-
- Adequado para a Classe de Produto:
- Moulded Case Circuit Breakers
-
- Terminal Connection Type:
- Fixed Circuit-Breakers
Front
-
- Test Voltage Max (Utest):
- 3500 V
-
- Version:
- F
Certificates and Declarations
-
- Ficha de dados, informação técnica:
- 1SDC210004D0203
-
- Declaração de conformidade -CE:
- 9AKK106713A5539
-
- Certificado GL:
- 1SDL000163R0062
-
- Instruções e Manuais:
- 1SDH000437R0001
Classifications
-
- ETIM 7:
- EC000228 - Power circuit-breaker for trafo/generator/installation protection
-
- ETIM 8:
- EC000228 - Power circuit-breaker for trafo/generator/installation protection
-
- ETIM 9:
- EC000228 - Power circuit-breaker for trafo/generator/installation protection
-
- Código de classificação do objeto:
- Q
-
- UNSPSC:
- 39121100
-
- Categoria REEE:
- 5. Small Equipment (No External Dimension More Than 50 cm)
-
- eClass:
- V11.1 : 27370409
