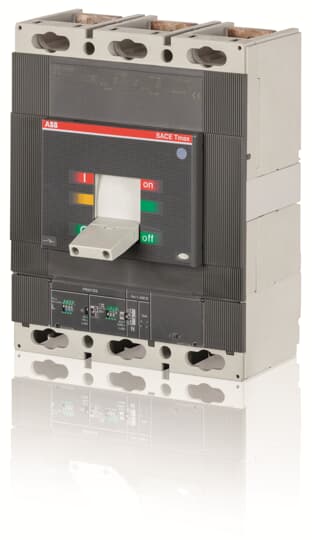

Disjuntor Em Caixa Moldada 3 Polos Instalação Fixo 630A 1SDA060228R1BR ABB
Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco
Incluir no Orçamento
Estoque:
Disponível
T6N 630 R630 Pr222Ds/P Lsi 3P F F Disjuntor Em Caixa Moldada Linha Tmax 3 Polos Instalação Fixo Com Terminais Frontais F Corrente Nominal 630A Capacidade De Ruptura (Icu) 70Ka 220/230Vca 36Ka 380/415Vca 30Ka 440Vca 25Ka 500Vca 20Ka 690Vca Dimensões 268X210X103 5Mm (Axlxp) Com Relé Eletrônico Pr222Ds/P Lsi Com Proteção Sobrecarga L Curto Circuito Seletivo S E Curto Circuito Instantâneo I. 1SDA060228R1BR 1SDA060228R1BR ABB
Circular Value
-
- Conflict Minerals Reporting Template (CMRT):
- 9AKK108467A5658
-
- Toxic Substances Control Act - TSCA:
- 9AKK108467A8326
Environmental
-
- Informação ambiental:
- 9AKK10103A1058
9AKK108467A6707
-
- REACH Declaration:
- 9AKK108466A1425
-
- Informação RoHS:
- 9AKK108466A1424
-
- Estado RoHS:
- Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Ordering
-
- EAN:
- 8015644701765
-
- Quantidade Mínima de Encomenda:
- 1 piece
-
- Número de tarifa aduaneira:
- 85362090
Dimensions
-
- Largura Líquida do Produto:
- 210 mm
-
- Altura Líquida do Produto:
- 268 mm
-
- Profundidade/Comprimento Líquidos do Produto:
- 103.5 mm
-
- Peso Líquido do Produto:
- 9.5 kg
Container Information
-
- Nível de Embalagem 1 EAN:
- 8015644701765
Additional Information
-
- Electrical Durability:
- 5000 cycle
60 cycles per hour
-
- Mechanical Durability:
- 20000 cycle
120 cycles per hour
-
- Número de polos:
- 3
-
- Power Loss:
- at Rated Operating Conditions per Pole 32 W
-
- Tipo de produto principal:
- SACE Tmax T
-
- Nome de Produto:
- Moulded Case Circuit Breaker
-
- Tipo de produto:
- Automatic Circuit Breaker
-
- Corrente nominal (In):
- 800 A
-
- Rated Impulse Withstand Voltage (Uimp):
- 8 kV
-
- Rated Insulation Voltage (Ui):
- 1000 V
-
- Tensão operacional nominal:
- 690 V AC
-
- Rated Service Short-Circuit Breaking Capacity (Ics):
- (220 V AC) 200 kA
(230 V AC) 200 kA
(380 V AC) 120 kA
(400 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 65 kA
(690 V AC) 30 kA
-
- Rated Short-time Withstand Current Low Voltage (Icw):
- for 1 s 10 kA
-
- Rated Ultimate Short-Circuit Breaking Capacity (Icu):
- (220 V AC) 200 kA
(230 V AC) 200 kA
(380 V AC) 150 kA
(400 V AC) 150 kA
(415 V AC) 150 kA
(440 V AC) 120 kA
(500 V AC) 85 kA
(690 V AC) 40 kA
-
- Rated Uninterrupted Current (Iu):
- 800 A
-
- Release:
- PR221DS-LS/I
-
- Tipo de lançamento:
- EL
-
- Short-Circuit Performance Level:
- V
-
- Normas:
- IEC
-
- Sub-type:
- T6
-
- Adequado para:
- T6
-
- Adequado para a Classe de Produto:
- Moulded Case Circuit Breakers
-
- Terminal Connection Type:
- Fixed Circuit-Breakers
Front
-
- Version:
- F
Certificates and Declarations
-
- Ficha de dados, informação técnica:
- 9AKK105713A5946
-
- Declaração de conformidade -CE:
- 9AKK106713A5538
-
- Instruções e Manuais:
- 1SDC210033D0202
Classifications
-
- ETIM 7:
- EC000228 - Power circuit-breaker for trafo/generator/installation protection
-
- ETIM 8:
- EC000228 - Power circuit-breaker for trafo/generator/installation protection
-
- ETIM 9:
- EC000228 - Power circuit-breaker for trafo/generator/installation protection
-
- Categoria REEE:
- 5. Small Equipment (No External Dimension More Than 50 cm)
-
- eClass:
- V11.1 : 27370409
