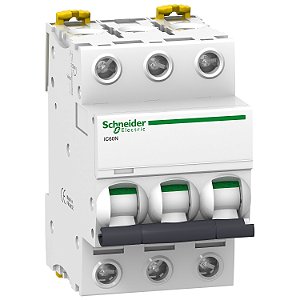

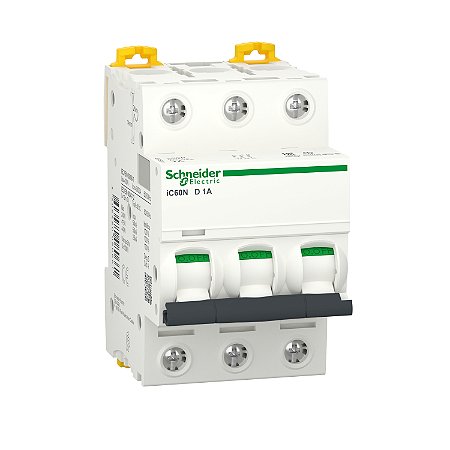

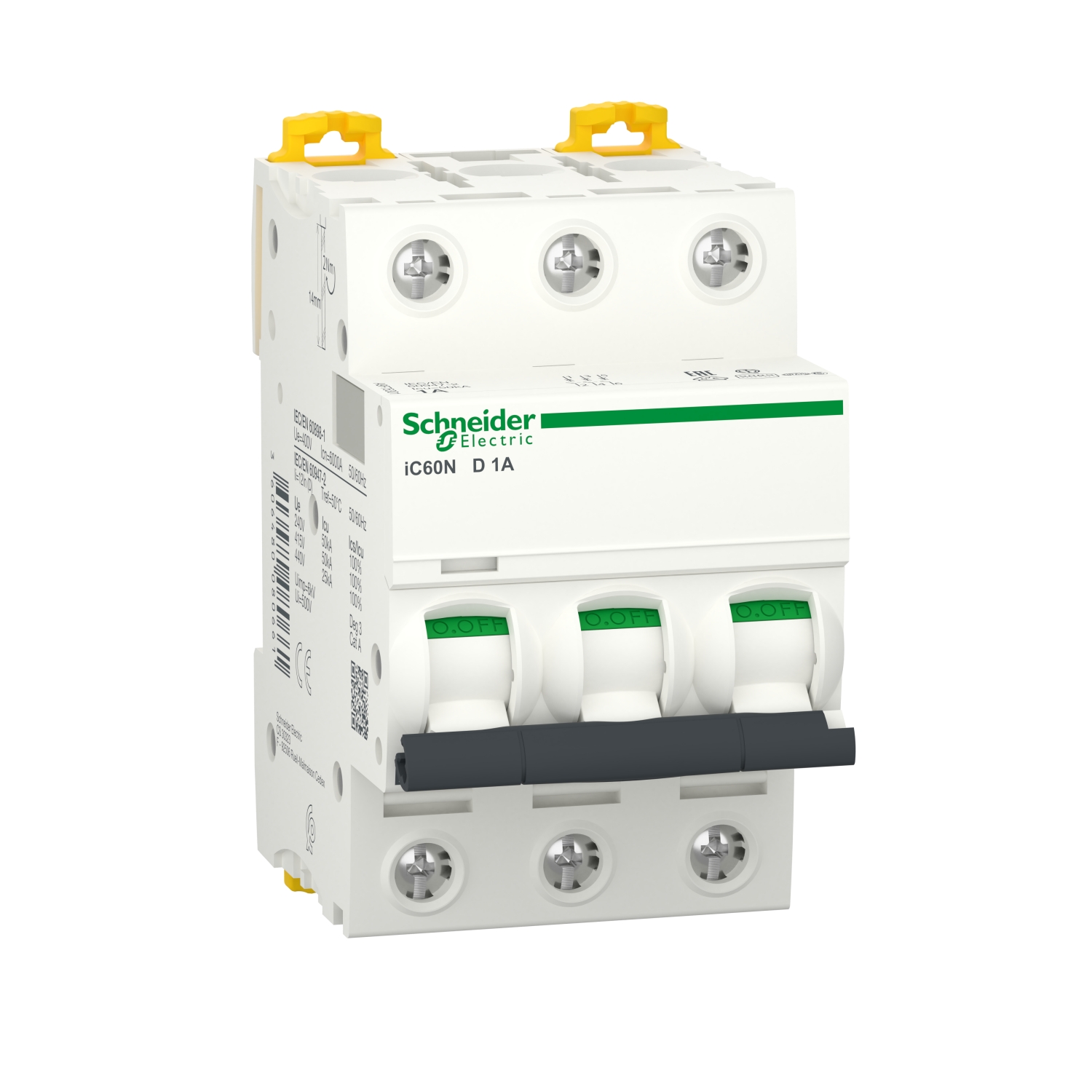

Disjuntor Acti9 Ic60N 3P D 1A 440V A9F75301-BR SCHNEIDER
| Aplicação do dispositivo | Distribuição |
|---|---|
| linha | Acti 9 |
| Nome do produto | Acti9 iC60 |
| Tipo de produto ou componente | Disjuntor modular |
| Nome abreviado do dispositivo | iC60N |
| Descrição de polos | 3P |
| número de polos protegidos | 3 |
| [In] corrente nominal | 1 A |
| Tipo de rede | CA CC |
| tecnologia da unidade de disparo | Termomagnético |
| Curva de Tempo-Corrente | D |
| capacidade de corte | 6000 A Icn a 400 V CA 50/60 Hz para NBR IEC NM 60898-1 50 kA Icu a 12...60 V CA 50/60 Hz para EN/IEC 60947-2 50 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2 50 kA Icu a 100...133 V CA 50/60 Hz para EN/IEC 60947-2 50 kA Icu a 380...415 V CA 50/60 Hz para EN/IEC 60947-2 25 kA Icu a 440 V CA 50/60 Hz para EN/IEC 60947-2 10 kA Icu a <= 180 V CC para EN/IEC 60947-2 |
| categoria de uso | Categoria A conforme EN 60947-2 Categoria A conforme IEC 60947-2 |
| adequação para isolamento | Sim conforme EN 60898-1 Sim conforme EN 60947-2 Sim conforme IEC 60898-1 Sim conforme IEC 60947-2 |
| Normas | EN 60947-2 IEC 60898-1 IEC 60947-2 EN 60898-1 |
| Frequência da rede | 50/60 Hz |
|---|---|
| limite de disparo magnético | 12 x In +/- 20 % |
| [Ics] capacidade de corte nominal em serviço | 50 kA 100 % para EN 60947-2 - 220...240 V CA 50/60 Hz 50 kA 100 % para IEC 60947-2 - 220...240 V CA 50/60 Hz 50 kA 100 % para EN 60947-2 - 380...415 V CA 50/60 Hz 25 kA 100 % para EN 60947-2 - 440 V CA 50/60 Hz 50 kA 100 % para IEC 60947-2 - 380...415 V CA 50/60 Hz 25 kA 100 % para IEC 60947-2 - 440 V CA 50/60 Hz 50 kA 100 % para IEC 60947-2 - 12...133 V CA 50/60 Hz 50 kA 100 % para EN 60947-2 - 12...133 V CA 50/60 Hz 6000 A 100 % para EN 60898-1 - 400 V CA 50/60 Hz 6000 A 100 % para IEC 60898-1 - 400 V CA 50/60 Hz 10 kA 100 % para IEC 60947-2 - 125...180 V CC 10 kA 100 % para EN 60947-2 - 125...180 V CC |
| [Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz conforme EN 60947-2 500 V CA 50/60 Hz conforme IEC 60947-2 |
| [Uimp] tensão suportável de impulso nominal | 6 kV conforme EN 60947-2 6 kV conforme IEC 60947-2 |
| indicação de posição do contato | Sim |
| Tipo de controle | Alavanca articulada |
| Sinalização local | Indicador de disparo |
| Modo de montagem | Fixo |
| Suporte de montagem | Trilho DIN |
| compatibilidade do bloco de distribuição do barramento combinado | Superior ou inferior: sim |
| desvios de 9 mm | 6 |
| Altura | 85 mm |
| Largura | 54 mm |
| profundidade | 78,5 mm |
| Peso líquido | 0,375 kg |
| cor | Branco |
| durabilidade mecânica | 20000 ciclos |
| durabilidade elétrica | 10000 ciclos |
| conexões - terminais | Terminal simples (superior ou inferior) 1…25 mm² rígido Terminal simples (superior ou inferior) 1…16 mm² Flexível |
| Comprimento da decapagem do fio | 14 mm para superior ou inferior conexão |
| Torque de aperto | 2 N.m superior ou inferior |
| proteção de fuga à terra | Bloco separado |
| Grau de proteção IP | IP20 conforme IEC 60529 IP20 conforme EN 60529 |
|---|---|
| grau de poluição | 3 conforme EN 60947-2 3 conforme IEC 60947-2 |
| Categoria de sobretensão | IV |
| tropicalização | 2 conforme IEC 60068-1 |
| umidade relativa | 95 % a 55 °C |
| Altitude de funcionamento | 0...2000 m |
| Temperatura ambiente para funcionamento | -35…70 °C |
| Temperatura ambiente para armazenamento | -40…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,5 cm |
| Package 1 Width | 5,2 cm |
| Package 1 Length | 9,5 cm |
| Package 1 Weight | 340,0 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 4 |
| Package 2 Height | 8,0 cm |
| Package 2 Width | 9,8 cm |
| Package 2 Length | 22,5 cm |
| Package 2 Weight | 1,423 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 44 |
| Package 3 Height | 30,0 cm |
| Package 3 Width | 30,0 cm |
| Package 3 Length | 40,0 cm |
| Package 3 Weight | 16,144 kg |
| Garantia | 18 months |
|---|
