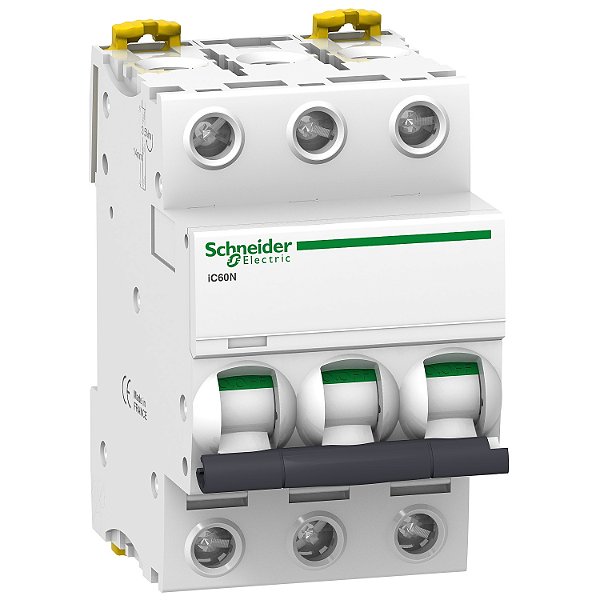

Disjuntor Termomagnético Easy9 A9F75316-BR, 3 pólos, 16A amperes no máximo a 440Vca, associa as funções de proteção contra sobrecorrentes (sobrecargas e curtos-circuitos) e seccionamento dos circuitos elétricos em instalações elétricas residenciais, respondendo as necessidades com um produto robusto e realizando instalações confiáveis e seguras e suporte de montagem em trilho DIN que permite uma instalação mais rápida e segura • Proteção contra choques elétricos, sobrecargas, curtos-circuitos e descargas atmosféricas (raios); • Em conformidade com as normas de segurança (INMETRO). • Quadros elétricos altamente confiáveis e seguros. • Dispositivos otimizados para rápida e fácil instalação devido ao suporte montagem trilho DIN.
Aplicação do dispositivo | Distribuição |
---|---|
linha | Acti 9 |
Nome do produto | Acti9 iC60 |
Tipo de produto ou componente | Disjuntor modular |
Nome abreviado do dispositivo | iC60N |
Descrição de polos | 3P |
número de polos protegidos | 3 |
[In] corrente nominal | 16 A |
Tipo de rede | CA CC |
tecnologia da unidade de disparo | Termomagnético |
Curva de Tempo-Corrente | D |
capacidade de corte | 6000 A Icn a 400 V CA 50/60 Hz para NBR IEC NM 60898-1 36 kA Icu a 12...60 V CA 50/60 Hz para EN/IEC 60947-2 10 kA Icu a 380...415 V CA 50/60 Hz para EN/IEC 60947-2 20 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2 6 kA Icu a 440 V CA 50/60 Hz para EN/IEC 60947-2 36 kA Icu a 100...133 V CA 50/60 Hz para EN/IEC 60947-2 10 kA Icu a <= 180 V CC para EN/IEC 60947-2 |
categoria de uso | Categoria A conforme EN 60947-2 Categoria A conforme IEC 60947-2 |
adequação para isolamento | Sim conforme EN 60898-1 Sim conforme EN 60947-2 Sim conforme IEC 60898-1 Sim conforme IEC 60947-2 |
Normas | IEC 60947-2 EN 60898-1 IEC 60898-1 EN 60947-2 |
Frequência da rede | 50/60 Hz |
---|---|
limite de disparo magnético | 12 x In +/- 20 % |
[Ics] capacidade de corte nominal em serviço | 15 kA 75 % para EN 60947-2 - 220...240 V CA 50/60 Hz 7,5 kA 75 % para EN 60947-2 - 380...415 V CA 50/60 Hz 4,5 kA 75 % para EN 60947-2 - 440 V CA 50/60 Hz 15 kA 75 % para IEC 60947-2 - 220...240 V CA 50/60 Hz 7,5 kA 75 % para IEC 60947-2 - 380...415 V CA 50/60 Hz 4,5 kA 75 % para IEC 60947-2 - 440 V CA 50/60 Hz 27 kA 75 % para IEC 60947-2 - 12...133 V CA 50/60 Hz 27 kA 75 % para EN 60947-2 - 12...133 V CA 50/60 Hz 6000 A 100 % para EN 60898-1 - 400 V CA 50/60 Hz 6000 A 100 % para IEC 60898-1 - 400 V CA 50/60 Hz 10 kA 100 % para IEC 60947-2 - 125...180 V CC 10 kA 100 % para EN 60947-2 - 125...180 V CC |
[Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz conforme EN 60947-2 500 V CA 50/60 Hz conforme IEC 60947-2 |
[Uimp] tensão suportável de impulso nominal | 6 kV conforme EN 60947-2 6 kV conforme IEC 60947-2 |
indicação de posição do contato | Sim |
Tipo de controle | Alavanca articulada |
Sinalização local | Indicador de disparo |
Modo de montagem | Fixo |
Suporte de montagem | Trilho DIN |
compatibilidade do bloco de distribuição do barramento combinado | Superior ou inferior: sim |
desvios de 9 mm | 6 |
Altura | 85 mm |
largura | 54 mm |
Profundidade | 78,5 mm |
Peso líquido | 0,375 kg |
cor | Branco |
durabilidade mecânica | 20000 ciclos |
durabilidade elétrica | 10000 ciclos |
conexões - terminais | Terminal simples (superior ou inferior) 1…25 mm² rígido Terminal simples (superior ou inferior) 1…16 mm² Flexível |
Comprimento da decapagem do fio | 14 mm for superior ou inferior connection |
Torque de aperto | 2 N.m superior ou inferior |
proteção de fuga à terra | Bloco separado |
Grau de proteção IP | IP20 conforme IEC 60529 IP20 conforme EN 60529 |
---|---|
grau de poluição | 3 conforme EN 60947-2 3 conforme IEC 60947-2 |
Categoria de sobretensão | IV |
tropicalização | 2 conforme IEC 60068-1 |
umidade relativa | 95 % a 55 °C |
Altitude de funcionamento | 0...2000 m |
Temperatura ambiente para funcionamento | -35…70 °C |
Temperatura ambiente para armazenamento | -40…85 °C |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 7,5 cm |
Package 1 Width | 5,5 cm |
Package 1 Length | 9,5 cm |
Package 1 Weight | 324,0 g |
Unit Type of Package 2 | BB1 |
Number of Units in Package 2 | 4 |
Package 2 Height | 8,0 cm |
Package 2 Width | 9,5 cm |
Package 2 Length | 22,0 cm |
Package 2 Weight | 1,36 kg |
Unit Type of Package 3 | S03 |
Number of Units in Package 3 | 44 |
Package 3 Height | 30,0 cm |
Package 3 Width | 30,0 cm |
Package 3 Length | 40,0 cm |
Package 3 Weight | 15,454 kg |
Garantia | 18 meses |
---|
