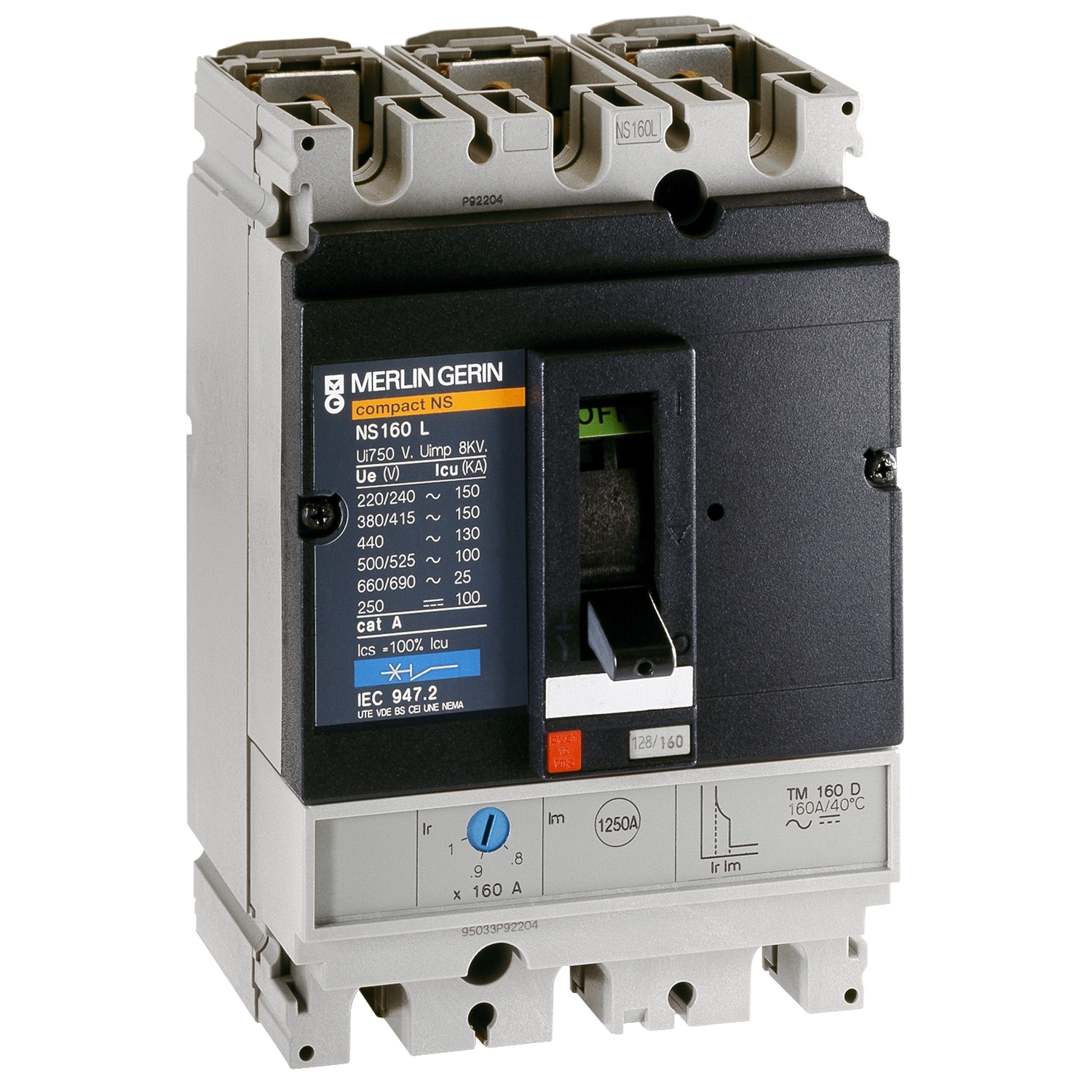

Disjuntor 3P Ns160L Tm100D 30712 SCHNEIDER
| Linha de produto | Compact NS100...630 |
|---|---|
| Tipo de produto ou componente | Disjuntor |
| Nome abreviado do dispositivo | Compact NS160L |
| nome do disjuntor | Compact NS160L |
| Aplicação do dispositivo | Distribuição |
| Descrição de polos | 3P |
| descrição dos polos protegidos | 3t |
| Tipo de rede | CC CA |
| Frequência da rede | 50/60 Hz |
| [In] corrente nominal | 150 A a 65 °C 160 A a 40 °C |
| [Ui] tensão de isolamento nominal | 750 V CA 50/60 Hz conforme IEC 60947-2 |
| [Uimp] tensão suportável de impulso nominal | 8 kV conforme IEC 60947-2 |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz conforme IEC 60947-2 750 V CC conforme IEC 60947-2 |
| código de capacidade de interrupção | L |
| capacidade de corte | 130 kA a 480 V CA 50/60 Hz para NEMA AB1 HIC 200 kA a 240 V CA 50/60 Hz para NEMA AB1 HIC 50 kA a 600 V CA 50/60 Hz para NEMA AB1 HIC 130 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 150 kA Icu a 220/240 V CA 50/60 Hz para IEC 60947-2 150 kA Icu a 380/415 V CA 50/60 Hz para IEC 60947-2 20 kA Icu a 660/690 V CA 50/60 Hz para IEC 60947-2 50 kA Icu a 525 V CA 50/60 Hz para IEC 60947-2 70 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 130 kA a 440 V CA 50/60 Hz para IEC 60947-2 150 kA a 220/240 V CA 50/60 Hz para IEC 60947-2 150 kA a 380/415 V CA 50/60 Hz para IEC 60947-2 50 kA a 525 V CA 50/60 Hz para IEC 60947-2 20 kA a 660/690 V CA 50/60 Hz para IEC 60947-2 70 kA a 500 V CA 50/60 Hz para IEC 60947-2 |
| adequação para isolamento | Sim conforme IEC 60947-2 |
| Categoria de uso | Categoria A |
| nome da unidade de disparo | TM-D |
| tecnologia da unidade de disparo | Termomagnético |
| classificação da unidade de disparo | 100 A |
| Tipo de proteção | Proteção contra sobrecargas (térmicas) Proteção contra curtos-circuitos (magnético) |
| grau de poluição | 3 conforme IEC 60947 |
| Tipo de controle | Alavanca articulada |
|---|---|
| Modo de montagem | Fixo |
| Suporte de montagem | Placa posterior |
| conexões da parte de cima | Frontal |
| conexão na parte inferior | Frontal |
| durabilidade mecânica | 40000 ciclos |
| durabilidade elétrica | 20000 ciclos 440 V CA 50/60 Hz pol conforme IEC 60947-2 40000 ciclos 440 V CA 50/60 Hz pol/2 conforme IEC 60947-2 |
| passo de conexão | 35 mm |
| Sinalização local | Indicação de contato positivo |
| tipo de ajuste de detecção de longa duração Ir | Ajustável |
| linha de ajuste de detecção de longa duração | 0,8...1 x pol |
| regulação de detecção instantânea tipo Ii | Fixo |
| linha de ajuste de detecção instantânea | 1.250 A |
| Altura | 161 mm |
| Largura | 105 mm |
| Profundidade | 86 mm |
| Normas | IEC 60947-2 |
|---|---|
| Certificações do produto | KEMA ASEFA LCIE ASTA |
| Grau de proteção IP | IP40 conforme IEC 60529 |
| Grau de proteção IK | IK07 conforme EN 50102 |
| Temperatura ambiente para funcionamento | -25…70 °C |
| Temperatura ambiente para armazenamento | -50…85 °C |
| Garantia | 18 meses |
|---|
