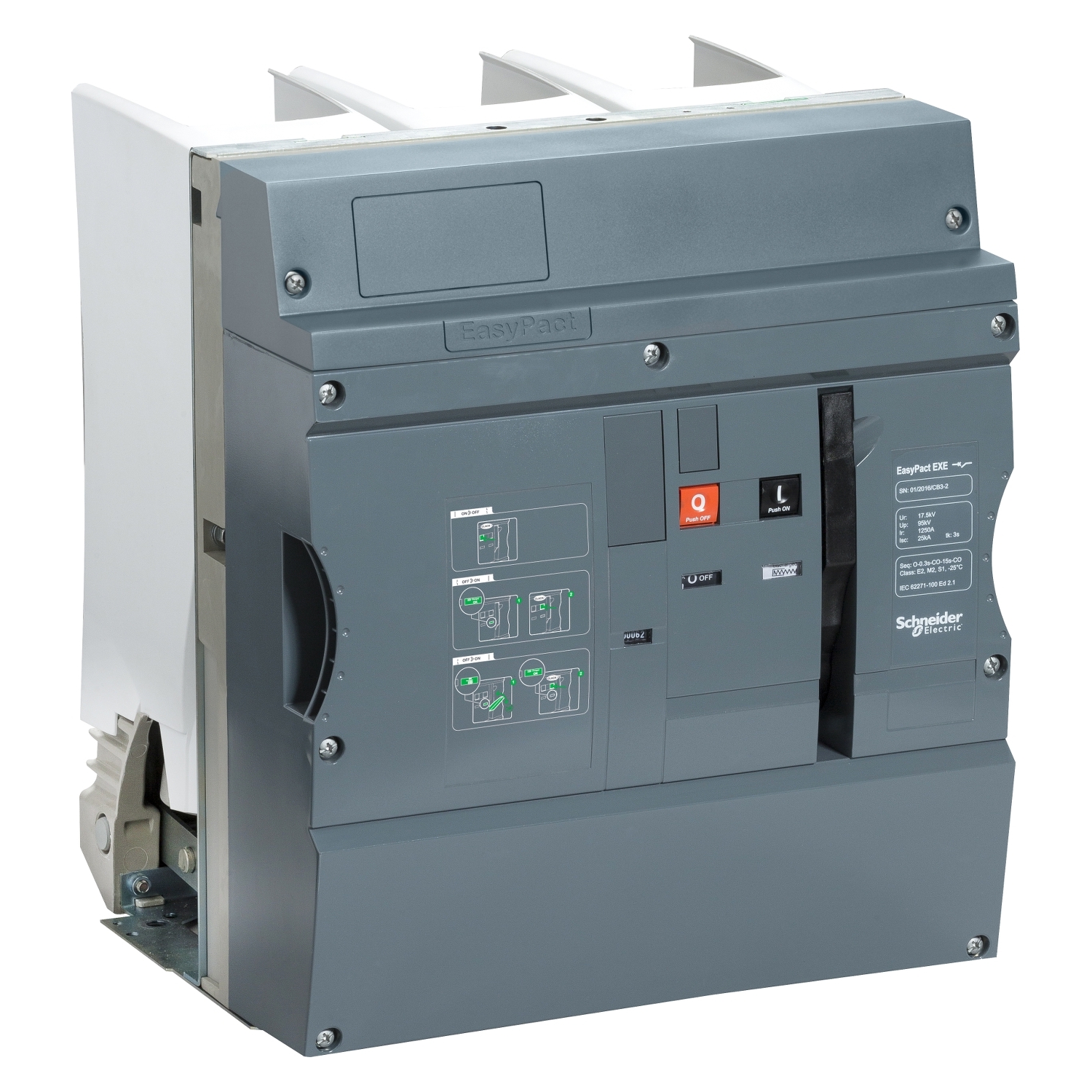

Disj Easypact 17 5Kv 1250A 25Ka Fixo EXE172512K1B220VCA SCHNEIDER

Código: EXE172512K1B220VCA Marca: Schneider

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Qtde: Incluir no Orçamento Estoque: Disponível

Disj Easypact 17 5Kv 1250A 25Ka Fixo EXE172512K1B220VCA SCHNEIDER EXE172512L1B-A

Master range	Easy Series
Linha de produto	EasyPact
Nome do produto	EasyPact EXE
Switching device	Circuit breaker
Breaking technology	Vacuum
Tipo de produto ou componente	Disjuntor
Pole type	Open
número de polos	3
Tipo de rede	CA
Tipo de instalação	Interior
Integration type	Fixed
variante	Basic function
Normas	IEC 62271-100:2012
tensão de teste dielétrica	17,5 kV
Rated short-duration power frequency withstand voltage (Ud) / Common value	38 kV
Rated lightning impulse withstand voltage (Up) / Common value	95 kV
frequência da rede	50/60 Hz
[In] corrente nominal	1250 A
[Icw] corrente nominal de curta duração admissível	25 kA
[Icw] corrente nominal de curta duração admissível	62,5 kA 50 Hz 65 kA 60 Hz
DC time constant (τ)	45 ms
DC component	30 %
Rated short-time withstand current (Ik)	25 kA
Rated duration of short-circuit (tk)	3 s
[Icw] corrente nominal de curta duração admissível	62,5 kA 50 Hz 65 kA 60 Hz
Rated first pole-to-clear factor (kpp)	1,5
Rated out-of-phase breaking current (Id)	7,88 kA
Rated line-charging breaking current (Il)	10 A
Rated cable-charging breaking current (Ic)	25 A
Rated single capacitor bank-breaking current (Isb)	400 A
Rated operating sequence	O - 3 min - CO - 3 min - CO O - 0.3 s - CO - 3 min - CO O - 0.3 s - CO - 15 s - CO

Complementar
Contato Auxiliar	4 NO + 4 NC
tempo de operação	< 50 ms opening time < 66 ms break-time < 71 ms closing time
Classification for electrical endurance	E2
Number of operations at short-circuit breaking current	50
Classification for the connection to the network	S1
Classification for capacitive currents	C1
Number of mechanical operations	10000 operating cycles
Classification for number of mechanical operations	M2
Mass	55 kg
Altura	527 mm
Largura	594 mm
Profundidade	429 mm
Phase distance	210 mm
Clearance in air to earth	150 mm
Upper lower connection distance	270 mm

Meio ambiente
Certificações do produto	ASEFA
Temperatura ambiente para funcionamento	-25…40 °C
Temperatura ambiente para armazenamento	-25…55 °C
Humidity conditions	Average relative humidity over 1 month <= 90 % Average relative humidity over 24 h <= 95 %
Altitude de funcionamento	0 ... 1000 m

Garantia contratual
Garantia	18 meses
