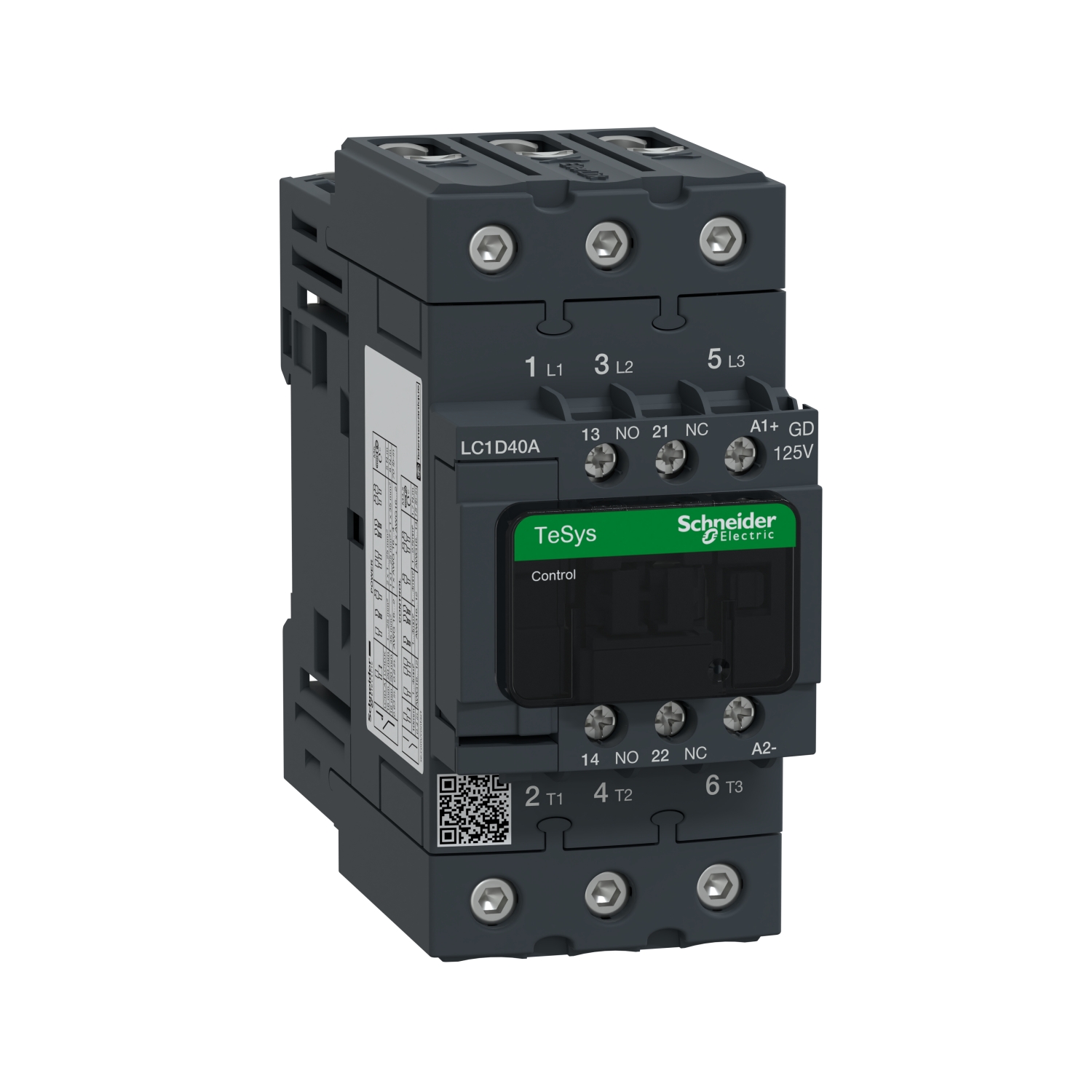

Contator Tripolar Tesys D Everlink 40A 1Na+1Nf 125Vcc LC1D40AGD SCHNEIDER
O contator de última geração da linha TeSys Deca oferece uma solução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P (3NA) e é destinado para controle de motor de ate 40A/440V AC-3/3e (18.5kW/400V). Ele fornece uma bobina de até 125V DC 50/60Hz , contatos auxiliares integrados 1NA+1NF (certificado espelho NC), conexão por conectores de parafuso Everlink e terminais de grampo de parafuso. Este contator garante simplicidade e facilidade de instalação, é altamente resistente e compacto (55mm de largura). Possui uma taxa de operação de 3600 ciclos/hora em ambientes de ate 60°C, proporcionando alta confiabilidade e durabilidade. Além disso, tem proteção IP20 e montagem em trilho DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA). Os contatores Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
| linha | TeSys TeSys Deca |
|---|---|
| Linha de produto | TeSys Deca |
| Tipo de produto ou componente | Contator |
| Nome abreviado do dispositivo | LC1D |
| aplicação do contator | Carga resistiva Controle do motor |
| Categoria de uso | CA-4 CA-1 CA-3 AC-3e |
| Descrição de polos | 3P |
| [Ue] tensão de operação nominal | Circuito de potência: <= 690 V CA 25...400 Hz Circuito de potência: <= 300 V CC |
| [Ie] corrente nominal de operação | 60 A (a < 60 °C) a <= 440 V CA CA-1 para circuito de potência 40 A (a < 60 °C) a <= 440 V CA CA-3 para circuito de potência 40 A (a < 60 °C) a <= 440 V CA AC-3e para circuito de potência |
| [Uc] control circuit voltage | 125 V CC |
| alimentação do motor kW | 18,5 kW a 380..0,400 V CA 50/60 Hz (CA-3) 11 kW a 220..0,230 V CA 50/60 Hz (CA-3) 22 kW a 415...440 V CA 50/60 Hz (CA-3) 22 kW a 500 V CA 50/60 Hz (CA-3) 30 kW a 660...690 V CA 50/60 Hz (CA-3) 9 kW a 400 V CA 50/60 Hz (CA-4) 18,5 kW a 380..0,400 V CA 50/60 Hz (AC-3e) 11 kW a 220..0,230 V CA 50/60 Hz (AC-3e) 22 kW a 415...440 V CA 50/60 Hz (AC-3e) 22 kW a 500 V CA 50/60 Hz (AC-3e) 30 kW a 660...690 V CA 50/60 Hz (AC-3e) |
|---|---|
| alimentação do motor cv | 5 hp a 230/240 V CA 50/60 Hz of monofásico motores 10 hp a 230/240 V CA 50/60 Hz of trifásico motores 30 hp a 575/600 V CA 50/60 Hz of trifásico motores 10 hp a 200/208 V CA 50/60 Hz of trifásico motores 3 hp a 115 V CA 50/60 Hz of monofásico motores 30 hp a 460/480 V CA 50/60 Hz of trifásico motores |
| código de compatibilidade | LC1D |
| composição de contatos de polos | 3 NA |
| compatibilidade de contacto | M4 |
| cobertura de proteção | Com |
| [Ith] corrente térmica ao ar livre convencional | 10 A (a 60 °C) para circuito de sinalização 60 A (a 60 °C) para circuito de potência |
| capacidade de fechamento nominal Irms | 140 A CA para circuito de sinalização conforme IEC 60947-5-1 250 A CC para circuito de sinalização conforme IEC 60947-5-1 800 A a 440 V para circuito de potência conforme IEC 60947 |
| capacidade de corte nominal | 800 A a 440 V of circuito de potência para IEC 60947 |
| [Icw] corrente nominal de curta duração admissível | 320 A 40 °C - 10 s para circuito de potência 720 A 40 °C - 1 s para circuito de potência 72 A 40 °C - 10 mín para circuito de potência 165 A 40 °C - 1 mín para circuito de potência 100 A - 1 s para circuito de sinalização 120 A - 500 ms para circuito de sinalização 140 A - 100 ms para circuito de sinalização |
| classificação do fusível associado | 10 A gG para circuito de sinalização conforme IEC 60947-5-1 80 A gG a <= 690 V coordenação tipo 1 para circuito de potência 80 A gG a <= 690 V coordenação tipo 2 para circuito de potência |
| impedância média | 1,5 MOhm - Ith 60 A 50 Hz of circuito de potência |
| dissipação de alimentação por polo | 2,4 W CA-3 5,4 W CA-1 2,4 W AC-3e |
| [Ui] tensão de isolamento nominal | Circuito de potência: 600 V CSA certificado Circuito de potência: 600 V UL certificado Circuito de sinalização: 690 V para IEC 60947-1 Circuito de sinalização: 600 V CSA certificado Circuito de sinalização: 600 V UL certificado Circuito de potência: 690 V para IEC 60947-4-1 |
| Categoria de sobretensão | III |
| Grau de poluição | 3 |
| [Uimp] tensão nominal suportável de impulso | 6 kV conforme IEC 60947 |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| durabilidade mecânica | 10 Mciclos |
| durabilidade elétrica | 0,7 Mciclos 60 A CA-1 no Ue <= 440 V 1,5 Mciclos 40 A CA-3 no Ue <= 440 V 1,5 Mciclos 40 A AC-3e no Ue <= 440 V |
| tipo do circuito de controle | CC padrão |
| tecnologia da bobina | Supressor de diodo limitador de pico bidirecional integrado |
| limites de tensão de circuito de controle | 0,1...0,3 Uc -40…70 °C saída CC 0,75...1,25 Uc -40…60 °C funcionamento CC 1...1.25 Uc 60…70 °C funcionamento CC |
| potência de irrupção em W | 19 W 20 °C) |
| consumo de potência de manutenção em W | 7,4 W a 20 °C |
| tempo de funcionamento | 42.5...57.5 ms Fechamento 16...24 ms Abertura |
| constante temporal | 34 ms |
| Maximum operating rate | 3600 cic/h 60 °C |
| conexões - terminais | Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…4 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…4 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo Circuito de potência: conectores parafuso EverLink BTR 1 1…35 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de potência: conectores parafuso EverLink BTR 2 1…25 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de potência: conectores parafuso EverLink BTR 1 1…35 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de potência: conectores parafuso EverLink BTR 2 1…25 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de potência: conectores parafuso EverLink BTR 1 1…35 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo Circuito de potência: conectores parafuso EverLink BTR 2 1…25 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo |
| torque de aperto | Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2 Circuito de potência: 8 N.m - ligar conectores parafuso EverLink BTR - cabo 25…35 mm² hexagonal cabeça de parafuso4 mm Circuito de potência: 5 N.m - ligar conectores parafuso EverLink BTR - cabo 1…25 mm² hexagonal cabeça de parafuso4 mm Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2 Circuito de potência: 2,5 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2 |
| Contato Auxiliar | 1 NA + 1 NF |
| tipo de contatos auxiliares | Tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 tipo contato de espelho 1 NF para IEC 60947-4-1 |
| frequência do circuito de sinalização | 25..0,400 Hz |
| tensão de comutação mínima | 17 V para circuito de sinalização |
| corrente de comutação mínima | 5 mA para circuito de sinalização |
| resistência de isolamento | > 10 MOhm para circuito de sinalização |
| tempo não sobreposto | 1,5 ms na desenergização entre contato NA e NF 1,5 ms na energização entre contato NA e NF |
| Suporte de montagem | Calha Placa |
| Normas | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
|---|---|
| Certificações do produto | UL GOST CCC CSA |
| grau de proteção IP | IP20 face frontal para IEC 60529 |
| tratamento de proteção | TH para IEC 60068-2-30 |
| resistência climática | Para IACS E10 exposição ao calor úmido para IEC 60947-1 Annex Q category D exposição ao calor úmido |
| temperatura ambiente do ar admissível ao redor do dispositivo | -40…60 °C 60…70 °C com degradação |
| altitude de funcionamento | 0...3000 m |
| Resistência a incêndios | 850 °C conforme IEC 60695-2-1 |
| retardamento de chamas | V1 conforme UL 94 |
| força mecânica | Vibrações contator aberto (2 Gn, 5...300 Hz) Vibrações contator fechado (4 Gn, 5...300 Hz) Choques contator fechado (15 Gn para 11 ms) Choques contator aberto (10 Gn para 11 ms) |
| Altura | 122 mm |
| Largura | 55 mm |
| profundidade | 120 mm |
| Peso líquido | 0,925 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 6,2 cm |
| Package 1 Width | 13,7 cm |
| Package 1 Length | 15,2 cm |
| Package 1 Weight | 998,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 10,35 kg |
| Garantia | 18 meses |
|---|
