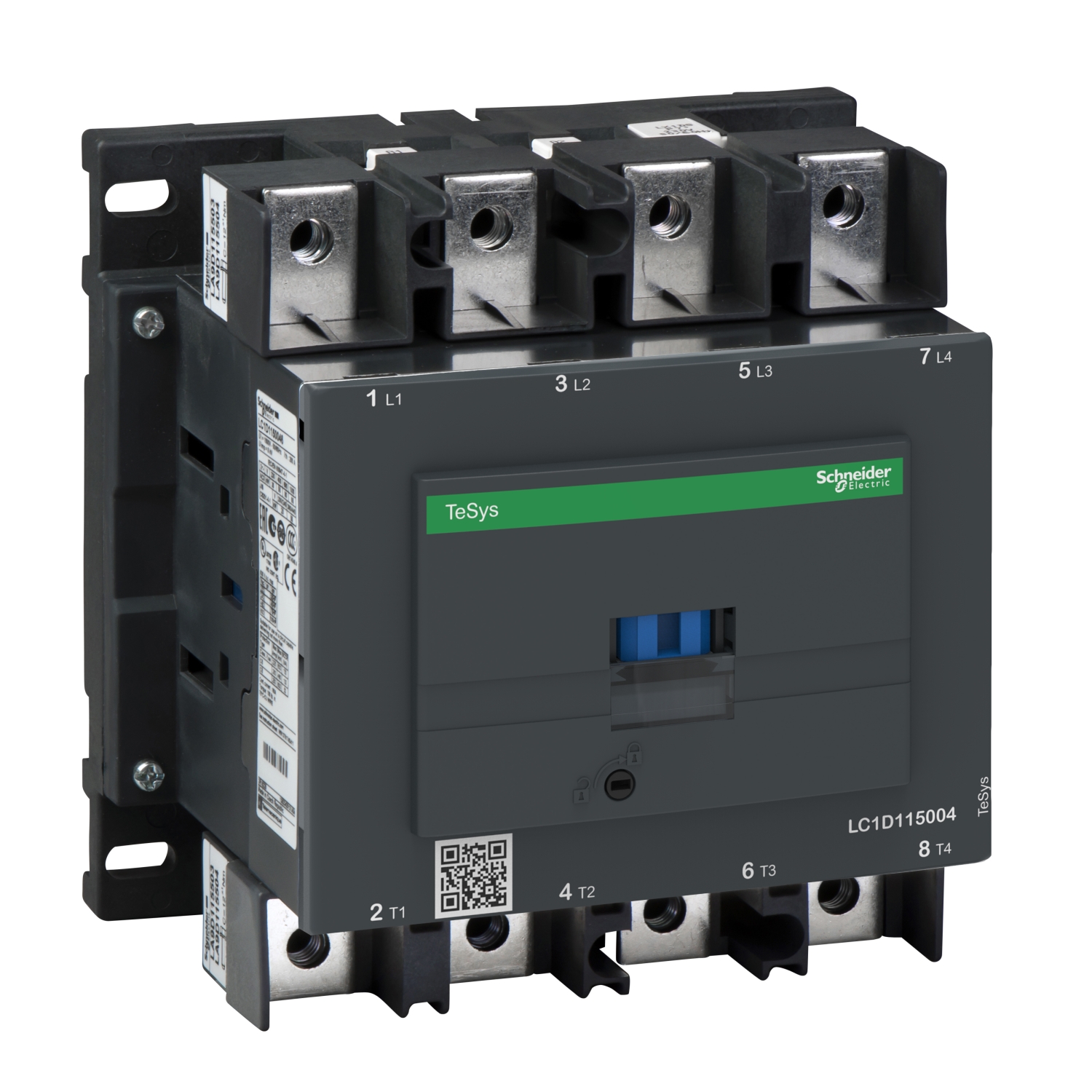

O LC1D1150046M7 é um contator TeSys D de 4 polos da Schneider Electric para aplicações de cargas resistivas. Vem com uma bobina de 220V em corrente alternada CA, frequência de 50/60Hz, conexão olhal e contato do polo de potência 4PNA. Montagem compacta em trilho DIN, que garante alta confiabilidade e durabilidade. Disponível em todo o mundo, é certificado para vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs / Reach). Produto compacto, 120 mm de largura, para trilho DIN e montagem em painel . Separação nítida entre os circuitos de energia e controle, fácil acesso frontal às conexões da bobina e dos contatos auxiliares . Equipado com uma bobina de 220V em corrente alternada (CA) que pode ser fornecida a 50Hz ou 60Hz . Vem com contato do polo de potência 4PNA. . Alta durabilidade elétrica (vida útil elétrica), garantida por 0,8 milhões de ciclos em 200A para aplicações com cargas resistivas (AC-1) em até 440V. Design robusto com alta capacidade de abertura e fechamento do circuito até 20 vezes a corrente nominal (In).
| linha |
TeSys |
| Linha de produto |
TeSys Deca |
| Tipo de produto ou componente |
Contator |
| Nome abreviado do dispositivo |
LC1D |
| aplicação do contator |
Carga resistiva |
| Categoria de uso |
CA-1
CA-3
AC-3e
CA-4 |
| Descrição de polos |
4P |
| [Ue] tensão de operação nominal |
Circuito de potência: <= 1.000 V CA 25...400 Hz
Circuito de potência: <= 460 V CC |
| [Ie] corrente nominal de operação |
200 A (a < 60 °C) a <= 440 V CA CA-1 para circuito de potência |
| [Uc] control circuit voltage |
220 V CA 50/60 Hz |
Complementar
| código de compatibilidade |
LC1D |
| composição de contatos de polos |
4 NA |
| compatibilidade de contacto |
M14 |
| cobertura de proteção |
Com |
| [Ith] corrente térmica ao ar livre convencional |
200 A (a 60 °C) para circuito de potência |
| capacidade de fechamento nominal Irms |
1260 A a 440 V para circuito de potência conforme IEC 60947 |
| capacidade de corte nominal |
1100 A a 440 V of circuito de potência para IEC 60947 |
| [Icw] corrente nominal de curta duração admissível |
250 A 40 °C - 10 mín para circuito de potência
550 A 40 °C - 1 mín para circuito de potência
950 A 40 °C - 10 s para circuito de potência
1100 A 40 °C - 1 s para circuito de potência |
| classificação do fusível associado |
250 A gG a <= 690 V coordenação tipo 1 para circuito de potência
200 A gG a <= 690 V coordenação tipo 2 para circuito de potência |
| impedância média |
0,6 MOhm - Ith 200 A 50 Hz of circuito de potência |
| dissipação de alimentação por polo |
24 W CA-1 |
| [Ui] tensão de isolamento nominal |
Circuito de potência: 600 V CSA certificado
Circuito de potência: 600 V UL certificado
Circuito de potência: 1000 V para IEC 60947-4-1 |
| Categoria de sobretensão |
III |
| Grau de poluição |
3 |
| [Uimp] tensão nominal suportável de impulso |
8 kV conforme IEC 60947 |
| nível de fiabilidade de segurança |
B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| durabilidade mecânica |
8 Mciclos |
| durabilidade elétrica |
0,8 Mciclos 200 A CA-1 no Ue <= 440 V |
| tipo do circuito de controle |
CA a 50/60 Hz |
| tecnologia da bobina |
Supressor de diodo limitador de pico bidirecional integrado |
| limites de tensão de circuito de controle |
0,3...0,5 Uc -40…70 °C saída CA 50/60 Hz
0,8...1,15 Uc -40…55 °C funcionamento CA 50/60 Hz
1...1.15 Uc 55…70 °C funcionamento CA 50/60 Hz |
| potência de irrupção em VA |
280…350 VA 60 Hz cos phi 0,8 (a 20 °C)
280…350 VA 50 Hz cos phi 0,8 (a 20 °C) |
| consumo de potência de manutenção em VA |
2…18 VA 60 Hz cos phi 0,3 (a 20 °C)
2…18 VA 50 Hz cos phi 0,3 (a 20 °C) |
| dissipação de calor |
3…8 W a 50/60 Hz |
| tempo de funcionamento |
6...20 ms Abertura
20...50 ms Fechamento |
| Maximum operating rate |
2400 cic/h 60 °C |
| conexões - terminais |
Circuito de controle: terminais olhais/anéis - diâmetro externo: 8 mm
Circuito de potência: terminais olhais/anéis - diâmetro externo: 25 mm
Circuito de potência: barras 1 - seção transversal do barramento: 5 x 25 mm |
| torque de aperto |
Circuito de controle: 1,2 N.m - ligar terminais olhais/anéis - com chave de fenda plano de Ø 6 mm M3,5
Circuito de controle: 1,2 N.m - ligar terminais olhais/anéis - com chave de fenda Philips Nº 2 M3,5
Circuito de potência: 12 N.m - ligar terminais olhais/anéis hexagonal cabeça de parafuso13 mm M8
Circuito de potência: 12 N.m - ligar barras hexagonal cabeça de parafuso13 mm M8
Circuito de controle: 1,2 N.m - ligar terminais olhais/anéis - com chave de fenda Pozidriv n 2 M3,5 |
| Suporte de montagem |
Calha
Placa |
Meio ambiente
| Normas |
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508 |
| Certificações do produto |
CCC
DNV
CSA
UL
GOST
LROS (Lloyds register of shipping)
BV
GL
RINA
UKCA |
| grau de proteção IP |
IP20 face frontal para IEC 60529 |
| tratamento de proteção |
TH para IEC 60068-2-30 |
| resistência climática |
Para IACS E10 exposição ao calor úmido
para IEC 60947-1 Annex Q category D exposição ao calor úmido |
| temperatura ambiente do ar admissível ao redor do dispositivo |
-40…60 °C
60…70 °C com degradação |
| altitude de funcionamento |
0...3000 m |
| Resistência a incêndios |
850 °C conforme IEC 60695-2-1 |
| retardamento de chamas |
V1 conforme UL 94 |
| força mecânica |
Vibrações contator aberto (2 Gn, 5...300 Hz)
Vibrações contator fechado (4 Gn, 5...300 Hz)
Choques contator fechado (15 Gn para 11 ms)
Choques contator aberto (6 Gn para 11 ms) |
| Altura |
158 mm |
| largura |
155 mm |
| Profundidade |
115 mm |
| Peso líquido |
2,86 kg |
Unidades de embalagem
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
16,8 cm |
| Package 1 Width |
21,2 cm |
| Package 1 Length |
18,5 cm |
| Package 1 Weight |
2,37 kg |
Garantia contratual
| Garantia |
18 meses |
