Contato auxiliar 1NA 1SBN010110R1010 ABB

Contato auxiliar 1NA 1SBN010110R1010 ABB

Código: 1SBN010110R1010 Marca:

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Incluir no Orçamento Estoque: Disponível
  • Tipo de produto alargado:
    CA4-10
  • ID do produto:
    1SBN010110R1010
  • EAN:
    3471523130005
  • Descrição do catálogo:

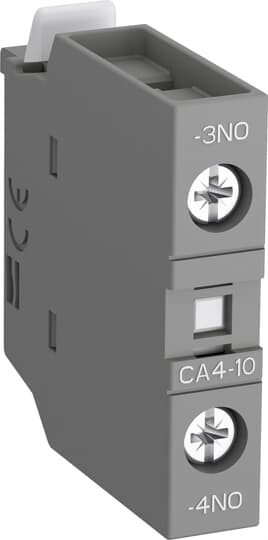

    CA4-10 Auxiliary Contact Block
  • Descrição longa:
    CA4-10 is a 1-pole front mounted auxiliary contact block equipped with screw terminals and can be fitted on AF(C)09(Z)(B)...96 contactors and NF(C)(Z)(B) contactor relays. CA4-10 is available with 1 N.O. instantaneous contacts for standard industrial environments.

Categorias


  • CA4-10 - image 0


Ordering

  • Quantidade Mínima de Encomenda:
    1 piece
  • Número de tarifa aduaneira:
    85389099
  • Tipo de produto principal:
    Accessories for Block Contactors

Popular Downloads

Dimensions

  • Largura Líquida do Produto:
    9.9 mm
  • Profundidade/Comprimento Líquidos do Produto:
    39.5 mm
  • Altura Líquida do Produto:
    43 mm
  • Peso Líquido do Produto:
    0.014 kg

Technical

  • Connecting Capacity Auxiliary Circuit:
    Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
    Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
    Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
    Rigid Solid 1/2x 1 ... 2.5 mm²
    Rigid Stranded 1/2x 1 ... 2.5 mm²
  • Maximum Electrical Switching Frequency:
    (AC-15) 1200 cycles per hour
    (DC-13) 900 cycles per hour
  • Maximum Mechanical Switching Frequency:
    3600 cycles per hour
  • Mounted Auxiliary Contacts:
    1 NO, 0 NC
  • Tipo de apoio:
    Front mounting
  • Number of Auxiliary Contacts NC:
    0
  • Number of Auxiliary Contacts NO:
    1
  • Número de polos:
    1
  • Frequência nominal (f):
    Auxiliary Circuit 50 / 60 Hz
  • Rated Impulse Withstand Voltage (Uimp):
    6 kV
  • Rated Insulation Voltage (Ui):
    acc. to IEC 60947-5-1 690 V
    acc. to UL/CSA 600 V
  • Rated Operational Current AC-15 (Ie):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (400 / 440 V) 3 A
  • Rated Operational Current DC-13 (Ie):
    (24 V) 6 A / 144 W
    (48 V) 2.8 A / 134 W
    (72 V) 1 A / 72 W
    (110 V) 0.55 A / 60 W
    (125 V) 0.55 A / 69 W
    (220 V) 0.27 A / 60 W
    (250 V) 0.27 A / 68 W
    (400 V) 0.15 A / 60 W
    (500 V) 0.13 A / 65 W
    (600 V) 0.1 A / 60 W
  • Tensão operacional nominal:
    Auxiliary Circuit 690 V
  • Rated Short-time Withstand Current Low Voltage (Icw):
    for 0.1 s 140 A
    for 1 s 100 A
  • Normas:
    IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14
  • Adequado para:
    AF09
    AF09Z
    AF12
    AF12Z
    AF16
    AF16Z
    AF26
    AF26Z
    AF30
    AF30Z
    AF38
    AF38Z
    AF40
    AF52
    AF65
    AF80
    AF96
    AFC09
    AFC12
    AFC16
    AFC26
    AFC30
    AFC38
    AFC40
    AFC52
    AFC65
    AFC80
    AFC96
    AF09B
    AF09ZB
    AF12B
    AF12ZB
    AF16B
    AF16ZB
    AF26B
    AF26ZB
    AF30B
    AF30ZB
    AF38B
    AF38ZB
    AF40B
    AF52B
    AF65B
    AF80B
    AF96B
    NF22E
    NFZ22E
    NF31E
    NFZ31E
    NF40E
    NFZ40E
    NFC22E
    NFC31E
    NFC40E
    NFZB22E
    NFB22E
    NFZB31E
    NFB31E
    NFZB40E
    NFB40E
  • Tipo de terminal:
    Screw Terminals
  • Binário de aperto:
    Auxiliary Circuit 1.2 N·m
  • Wire Stripping Length:
    Auxiliary Circuit 10 mm

Technical UL/CSA

  • Connecting Capacity Auxiliary Circuit UL/CSA:
    Rigid Solid 1/2x 18-14 AWG
    Rigid Stranded 1/2x 18-14 AWG
  • Pilot Duty UL/CSA:
    A600
    Q600
  • Tightening Torque UL/CSA:
    Auxiliary Circuit 11 in·lb

Environmental

  • Conventional Free-air Thermal Current (Ith):
    acc. to IEC 60947-5-1, Θ = 40 °C 16 A
  • Grau de proteção:
    acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20

Material Compliance

  • Conflict Minerals Reporting Template (CMRT):
    9AKK108467A5658
  • REACH Declaration:
    2CMT2021-006202
  • Informação RoHS:
    2CMT2021-006277
  • Estado RoHS:
    Following EU Directive 2011/65/EU
  • REEE B2C / B2B:
    Business To Business
  • Categoria REEE:
    5. Small Equipment (No External Dimension More Than 50 cm)

Certificates and Declarations

Container Information

  • Unidades de embalagem Nível 1:
    bag 1 piece
  • Largura da embalagem Nível 1:
    100 mm
  • Profundidade/Comprimento da embalagem Nível 1:
    100 mm
  • Altura da embalagem Nível 1:
    10 mm
  • Peso bruto da embalagem Nível 1:
    0.014 kg
  • Nível de Embalagem 1 EAN:
    3471523130005
  • Unidades de embalagem Nível 2:
    box 720 piece
  • Peso bruto da embalagem Nível 2:
    10.08 kg
  • Package Level 3 Units:
    12960 piece

Classifications

  • eClass:
    V11.0 : 27371302
  • E-Number (Finland):
    3706500
  • E-Number (Sweden):
    3211416
  • ETIM 6:
    EC000041 - Auxiliary contact block
  • ETIM 7:
    EC000041 - Auxiliary contact block
  • ETIM 8:
    EC000041 - Auxiliary contact block
  • ETIM 9:
    EC000041 - Auxiliary contact block
  • Código de Categoria Granular IDEA (IGCC):
    4743 >> Auxiliary contact block
  • Código de classificação do objeto:
    K
  • UNSPSC:
    39121522
