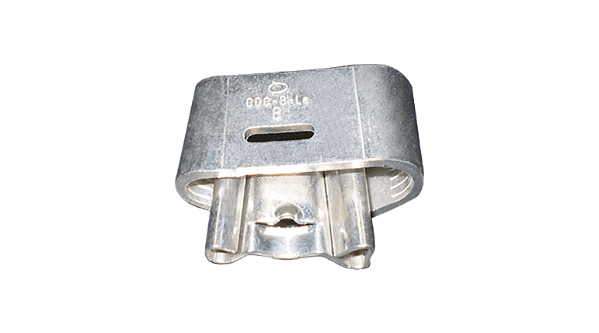

Conector Derivação Tipo Cunha Assimétrico Cdc-J-Maaz Intelli

Conector de derivação tipo cunha assimétrico Marrom/Azul 9,34-11,10mm / 1,74-5,10mm

O Conector de Derivação Tipo Cunha Assimétrico é um dispositivo eletromecânico desenvolvido para estabelecer conexões permanentes entre condutores em redes de distribuição de energia elétrica, em especial em sistemas aéreos isolados (compactos ou convencionais).

Características Construtivas

• Formato assimétrico: a geometria em cunha permite que a pressão seja distribuída de forma uniforme sobre os condutores, garantindo baixo aquecimento e resistência elétrica reduzida.

• Material condutor: geralmente confeccionado em liga de alumínio tratada para assegurar alta condutividade elétrica e resistência à corrosão.

• Sistema de fixação: utiliza o efeito de cunha para travamento mecânico, dispensando uso de parafusos ou porcas, facilitando a instalação em campo.

• Corpo isolante (quando aplicável): revestimento polimérico que fornece proteção adicional contra esforços mecânicos e intempéries.

• Dimensional: projetado para atender diferentes faixas de bitolas de condutores principais e derivação, compatível com cabos de alumínio ou liga.

Características Elétricas

• Baixa resistência de contato: garante redução de perdas por efeito Joule.

• Estabilidade térmica: projetado para suportar correntes nominais da rede sem degradação do contato.

• Compatibilidade: atende conexões de condutor principal e derivado em diferentes seções transversais, mantendo desempenho elétrico constante.

Normas e Aplicações

• Aplicação típica: derivação em redes de média tensão compactas ou isoladas.

• Normas de referência: segue padrões técnicos aplicáveis a conectores de compressão e cunha utilizados em concessionárias de energia (ex.: ABNT NBR 11873, IEC equivalentes).

• Vantagens operacionais:

  • Instalação rápida e sem ferramentas especiais pesadas.

  • Conexão confiável e permanente, resistente a vibrações e esforços mecânicos.

  • Redução de falhas por mau contato em campo.
