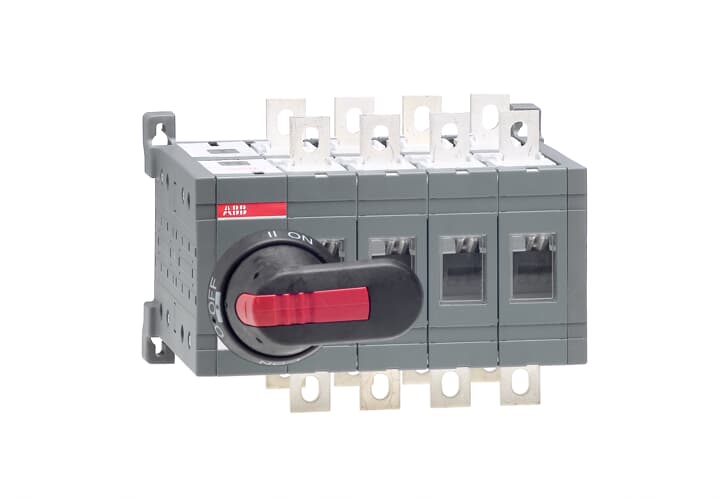

Chave Tetrapolar 200A 690V Acionamento Manual OT200E04CP 1SCA022771R7280 ABB

Clique no botão ao lado para assistir ao vídeo relacionado ao produto.

Assistir Vídeo

Chave Tetrapolar 200A 690V Acionamento Manual OT200E04CP 1SCA022771R7280 ABB

Código: 1SCA022771R7280 Marca:

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Incluir no Orçamento Estoque: Disponível

Chave Tetrapolar 200A 690V Acionamento Manual OT200E04CP 1SCA022771R7280 ABB

  • Tipo de produto alargado:
    OT200E04CP
  • ID do produto:
    1SCA022771R7280
  • EAN:
    6417019251882
  • Descrição do catálogo:
    OT200E04CP CHANGE-OVER SWITCH
  • Descrição longa:
    200A, 4 pole manual change-over switch including a black plastic IP65 I-0-II pistol type handle (see the table below), shaft and bolt set for the cable connection. Handle padlockable in the 0-position, door interlock in the I- and II- positions and when padlocked.

Categorias






Circular Value

Ordering

  • Quantidade Mínima de Encomenda:
    1 piece
  • Número de tarifa aduaneira:
    85365080
  • País de origem:
    Finland (FI)

Popular Downloads

Dimensions

  • Largura Líquida do Produto:
    205 mm
    8.07 in
  • Altura Líquida do Produto:
    150 mm
    5.91 in
  • Profundidade/Comprimento Líquidos do Produto:
    160 mm
    6.3 in
  • Peso Líquido do Produto:
    4.1 kg
    9.04 lb

Technical

  • Rated Operational Current AC-21A (Ie):
    (380 ... 415 V) 200 A
    (500 V) 200 A
    (690 V) 200 A
  • Rated Operational Current AC-22A (Ie):
    (380 ... 415 V) 200 A
    (500 V) 200 A
    (690 V) 200 A
  • Rated Operational Current AC-23A (Ie):
    (380 ... 415 V) 200 A
    (500 V) 200 A
    (690 V) 200 A
  • Rated Operational Current AC-31B (Ie):
    (380 ... 415 V) 200 A
  • Rated Operational Current AC-33B (Ie):
    (380 ... 415 V) 200 A
  • Rated Operational Power AC-23A (Pe):
    (380 ... 415 V) 110 kW
    (500 V) 132 kW
    (690 V) 200 kW
  • Conventional Free-air Thermal Current (Ith):
    Θ = 40 °C 200 A
  • Conventional Thermal Current (Ithe):
    Fully Enclosed 200 A
  • Rated Impulse Withstand Voltage (Uimp):
    12 kV
  • Rated Insulation Voltage (Ui):
    1000 V
  • Tensão operacional nominal:
    1000 V
  • Rated Short-time Withstand Current Low Voltage (Icw):
    for 1 s 8 kiloampere rms
  • Power Loss:
    4 W
  • Pollution Degree:
    3
  • Handle Color:
    Black
  • Handle Type:
    Handle and shaft included
  • Fourth Pole Position:
    Right Side
  • Fourth Pole Type:
    Switched - Simultaneous Function
  • Switches Operating Mechanism:
    Mechanism at the End of the Switch
    04 (Left Side)
  • Distance Between Phases:
    Standard
  • Position of Line Terminals:
    Top In - Bottom Out, Bottom In - Top Out
  • Modo de funcionamento:
    Front operated
  • Tipo de apoio:
    Base mounting
  • Número de polos:
    4
  • Grau de proteção:
    Front IP20
  • Terminal Width:
    20 mm
  • Binário de aperto:
    acc. IEC 60947-1 15 ... 22 N·m
  • Transition Type:
    Open

Technical UL/CSA

  • Ampere Rating:
    200 A
  • Binário de aperto:
    acc. IEC 60947-1 15 ... 22 N·m

Environmental

  • Estado RoHS:
    Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
  • Informação ambiental:
    1SCC303050D0201

Certificates and Declarations

Container Information

  • Unidades de embalagem Nível 1:
    1 piece
  • Largura da embalagem Nível 1:
    160 mm
    6.3 in
  • Profundidade/Comprimento da embalagem Nível 1:
    270 mm
    10.63 in
  • Altura da embalagem Nível 1:
    185 mm
    7.28 in
  • Peso bruto da embalagem Nível 1:
    4.1 kg
    9.04 lb
  • Nível de Embalagem 1 EAN:
    6417019251882

Classifications

  • Código de classificação do objeto:
    Q
  • ETIM 7:
    EC000216 - Switch disconnector
  • ETIM 8:
    EC000216 - Switch disconnector
  • ETIM 9:
    EC000216 - Switch disconnector (low voltage)
  • UNSPSC:
    39122214
  • Código de Categoria Granular IDEA (IGCC):
    5208 >> Controller switch
  • eClass:
    V11.1 : 27371403
  • Categoria REEE:
    5. Small Equipment (No External Dimension More Than 50 cm)
  • E-Number (Finland):
    3641527
