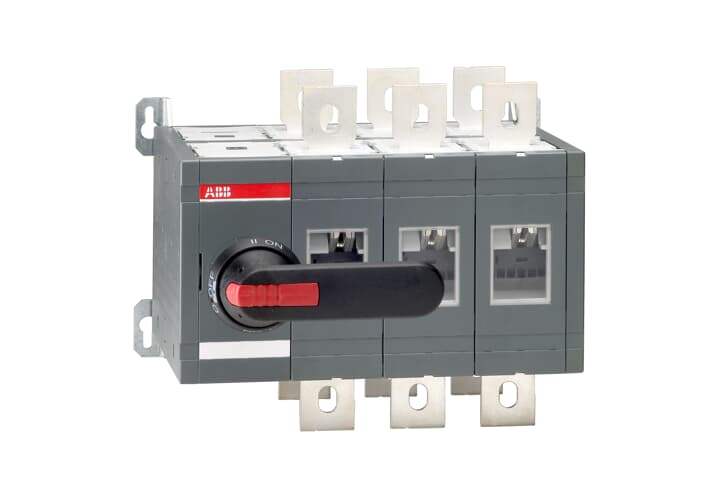

Chave Comutadora Tripolar I 0 Ii 800A 600V Acionamento Manual OT800E03CP 1SCA022785R6300 ABB

Clique no botão ao lado para assistir ao vídeo relacionado ao produto.

Assistir Vídeo

Chave Comutadora Tripolar I 0 Ii 800A 600V Acionamento Manual OT800E03CP 1SCA022785R6300 ABB

Código: 1SCA022785R6300 Marca:

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Incluir no Orçamento Estoque: Disponível

Chave Comutadora Tripolar I 0 Ii 800A 600V Acionamento Manual OT800E03CP 1SCA022785R6300 ABB

Informações gerais

  • Tipo de produto alargado:
    OT800E03CP
  • ID do produto:
    1SCA022785R6300
  • EAN:
    6417019255996
  • Descrição do catálogo:
    OT800E03CP CHANGE-OVER SWITCH
  • Descrição longa:
    800A, 3 pole manual change-over switch including a black plastic IP65 I-0-II pistol type handle (see the table below), shaft and bolt set for the cable connection. Handle padlockable in the 0-position, door interlock in the I- and II- positions and when padlocked.

Categorias


  • OT800E03CP - image 0


Circular Value

Ordering

  • Quantidade Mínima de Encomenda:
    1 piece
  • Número de tarifa aduaneira:
    85365080
  • País de origem:
    Finland (FI)

Popular Downloads

Dimensions

  • Largura Líquida do Produto:
    311 mm
    12.24 in
  • Altura Líquida do Produto:
    250 mm
    9.84 in
  • Profundidade/Comprimento Líquidos do Produto:
    280 mm
    11.02 in
  • Peso Líquido do Produto:
    15.37 kg
    33.89 lb

Technical

  • Rated Operational Current AC-21A (Ie):
    (380 ... 415 V) 800 A
    (500 V) 800 A
    (690 V) 800 A
  • Rated Operational Current AC-22A (Ie):
    (380 ... 415 V) 800 A
    (500 V) 800 A
    (690 V) 800 A
  • Rated Operational Current AC-23A (Ie):
    (380 ... 415 V) 800 A
    (500 V) 800 A
    (690 V) 800 A
  • Rated Operational Current AC-31B (Ie):
    (380 ... 415 V) 800 A
  • Rated Operational Current AC-33B (Ie):
    (380 ... 415 V) 800 A
  • Rated Operational Power AC-23A (Pe):
    (380 ... 415 V) 450 kW
    (500 V) 560 kW
    (690 V) 800 kW
  • Conventional Free-air Thermal Current (Ith):
    Θ = 40 °C 800 A
  • Conventional Thermal Current (Ithe):
    Fully Enclosed 800 A
  • Rated Impulse Withstand Voltage (Uimp):
    12 kV
  • Rated Insulation Voltage (Ui):
    1000 V
  • Tensão operacional nominal:
    1000 V
  • Rated Short-time Withstand Current Low Voltage (Icw):
    for 1 s 20 kiloampere rms
  • Power Loss:
    40 W
  • Pollution Degree:
    3
  • Handle Color:
    Black
  • Handle Type:
    Handle and shaft included
  • Switches Operating Mechanism:
    Mechanism at the End of the Switch
    03 (Left Side)
  • Distance Between Phases:
    Standard
  • Position of Line Terminals:
    Top In - Bottom Out, Bottom In - Top Out
  • Modo de funcionamento:
    Front operated
  • Tipo de apoio:
    Base mounting
  • Número de polos:
    3
  • Grau de proteção:
    Front IP20
  • Terminal Width:
    40 mm
  • Binário de aperto:
    acc. IEC 60947-1 50 ... 75 N·m
  • Transition Type:
    Open

Technical UL/CSA

  • Ampere Rating:
    800 A
  • Binário de aperto:
    acc. IEC 60947-1 50 ... 75 N·m

Environmental

  • Estado RoHS:
    Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
  • Informação ambiental:
    1SCC303050D0201

Certificates and Declarations

Container Information

  • Unidades de embalagem Nível 1:
    1 piece
  • Largura da embalagem Nível 1:
    310 mm
    12.2 in
  • Profundidade/Comprimento da embalagem Nível 1:
    560 mm
    22.05 in
  • Altura da embalagem Nível 1:
    330 mm
    12.99 in
  • Peso bruto da embalagem Nível 1:
    18.51 kg
    40.81 lb
  • Nível de Embalagem 1 EAN:
    6417019255996

Classifications

  • Código de classificação do objeto:
    Q
  • ETIM 7:
    EC000216 - Switch disconnector
  • ETIM 8:
    EC000216 - Switch disconnector
  • ETIM 9:
    EC000216 - Switch disconnector (low voltage)
  • eClass:
    V11.1 : 27371403
  • Categoria REEE:
    5. Small Equipment (No External Dimension More Than 50 cm)
  • E-Number (Finland):
    3641508
