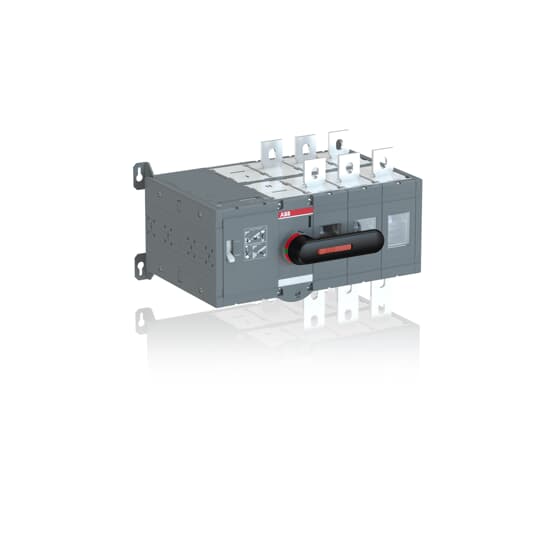

Chave Comutadora 690V 630A Tripolar C/Motor OTM630E3CM230C 1SCA103567R1001 ABB

Clique no botão ao lado para assistir ao vídeo relacionado ao produto.

Assistir Vídeo

Chave Comutadora 690V 630A Tripolar C/Motor OTM630E3CM230C 1SCA103567R1001 ABB

Código: 1SCA103567R1001 Marca:

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Incluir no Orçamento Estoque: Disponível

Chave Comutadora 690V 630A Tripolar C/Motor OTM630E3CM230C 1SCA103567R1001 ABB

Informações gerais

  • Tipo de produto alargado:
    OTM630E3CM230C
  • ID do produto:
    1SCA103567R1001
  • EAN:
    6417019525280
  • Descrição do catálogo:
    OTM630E3CM230C MOTORIZED C/O SWITCH
  • Descrição longa:
    Including a handle for manual operation, bolt kit with nut and washers for all terminals and male connectors for control circuits. Include a storage clip for the handle and spare fuses.

Categorias


  • OTM630E3CM230C - image 0


Circular Value

Ordering

  • Quantidade Mínima de Encomenda:
    1 piece
  • Número de tarifa aduaneira:
    85365080
  • País de origem:
    Finland (FI)

Popular Downloads

Dimensions

  • Largura Líquida do Produto:
    411 mm
  • Altura Líquida do Produto:
    250 mm
  • Profundidade/Comprimento Líquidos do Produto:
    299 mm
  • Peso Líquido do Produto:
    22 kg

Technical

  • Rated Operational Current AC-21A (Ie):
    (380 ... 415 V) 630 A
    (500 V) 630 A
    (690 V) 630 A
  • Rated Operational Current AC-22A (Ie):
    (380 ... 415 V) 630 A
    (500 V) 630 A
    (690 V) 630 A
  • Rated Operational Current AC-23A (Ie):
    (380 ... 415 V) 630 A
    (500 V) 630 A
    (690 V) 630 A
  • Rated Operational Current AC-31B (Ie):
    (380 ... 415 V) 630 A
  • Rated Operational Current AC-33B (Ie):
    (380 ... 415 V) 630 A
  • Rated Operational Power AC-23A (Pe):
    (380 ... 415 V) 355 kW
    (500 V) 400 kW
    (690 V) 630 kW
  • Conventional Free-air Thermal Current (Ith):
    Θ = 40 °C 630 A
  • Conventional Thermal Current (Ithe):
    Fully Enclosed 630 A
  • Rated Impulse Withstand Voltage (Uimp):
    12 kV
  • Rated Insulation Voltage (Ui):
    1000 V
  • Tensão operacional nominal:
    1000 V
  • Rated Short-time Withstand Current Low Voltage (Icw):
    for 1 s 20 kiloampere rms
  • Motor Operational Voltage:
    220 ... 240 V AC
  • Power Loss:
    25 W
  • Pollution Degree:
    3
  • Handle Color:
    Black
  • Handle Type:
    Direct mounted handle
  • Switches Operating Mechanism:
    Mechanism at the End of the Switch
  • Distance Between Phases:
    Standard
  • Position of Line Terminals:
    Top In - Bottom Out, Bottom In - Top Out
  • Modo de funcionamento:
    Front operated
  • Tipo de apoio:
    Base mounting
  • Número de polos:
    3
  • Grau de proteção:
    Front IP20
  • Transition Type:
    Open

Environmental

  • Estado RoHS:
    Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
  • Informação ambiental:
    1SCC303036D0202

Certificates and Declarations

Container Information

  • Unidades de embalagem Nível 1:
    1 piece
  • Largura da embalagem Nível 1:
    310 mm
  • Profundidade/Comprimento da embalagem Nível 1:
    560 mm
  • Altura da embalagem Nível 1:
    330 mm
  • Peso bruto da embalagem Nível 1:
    22.08 kg
  • Nível de Embalagem 1 EAN:
    6417019525280

Classifications

  • Código de classificação do objeto:
    Q
  • ETIM 7:
    EC000216 - Switch disconnector
  • ETIM 8:
    EC000216 - Switch disconnector
  • ETIM 9:
    EC000216 - Switch disconnector (low voltage)
  • eClass:
    V11.1 : 27371403
  • Categoria REEE:
    5. Small Equipment (No External Dimension More Than 50 cm)
  • E-Number (Finland):
    3650300
