Cabo Eproflex 90 N/C Para Inversor De Frequência (Hepr/Pvc) 0,6/1 Kv 3 X 240 Mm ² + Neutro Concêntrico 240Mm ² Preto Induscabos

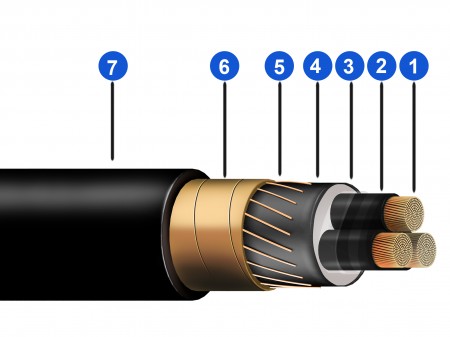

Condutores fase: Cobre eletrolítico nu, têmpera mole, encordoamento flexível: classe 5 – seções 35 a 300 mm².
Isolação: Composto termofixo de borracha alto módulo HEPR para temperatura máxima de operação do condutor de 90 °C, sobrecarga 130 °C e curto-circuito a 250 °C.
Condutor Neutro Simétrico: Cobre eletrolítico nu, têmpera mole, encordoamento flexível.
Reunião: os 3 condutores fase isolados são reunidos entre si juntamente com os 3 condutores neutro, que ocupam os espaços existentes entre os condutores fase
Blindagem: Fita de cobre nu aplicada em hélice, com sobreposição mínima de 15 %, cobrindo 100 % do cabo.
Cobertura: Composto termoplástico de policloreto de vinila PVC ST2 antichama, livre de chumbo, na cor preta.

IDENTIFICAÇÃO
Veias pretas identificadas através de números impressos, exceto o cabo de seção 3×35+3×6 mm², que é identificado nas cores azul clara, preta e branca.

APLICAÇÕES
Os CABOS VFD são utilizados em circuitos de inversores de frequência, ligando o motor ao inversor. São projetados para instalações fixas, podendo ser instalados em calhas, bandejas, dutos, prateleiras ou diretamente enterrados.

Vantagens dos CABOS VFD para inversor de frequência com neutro simétrico em relação aos cabos para inversor de frequência que apresentam neutro concêntrico:

Menor diâmetro externo;
Menor peso;
Maior facilidade de manuseio e instalação;
Menor raio de curvatura;
Melhor desempenho elétrico devido ao maior equilíbrio das tensões induzidas sobre o neutro, pois estarão simetricamente dispostos, de forma a anularem entre si as tensões induzidas.
Adequados a motores de maior potência.



ACONDICIONAMENTO
Normalmente são acondicionados em bobinas de madeira.

ESPECIFICAÇÕES
ABNT NBR 7286 – Cabos de potência com isolação extrudada de borracha etilenopropileno (EPR, HEPR ou EPR 105) para tensões de 1 kV a 35 kV – Requisitos de desempenho.


CERTIFICADO DE CONFORMIDADE
Certificado No. 09/UL-BRCW-0002
Organismo de Certificação / UL do Brasil Certificações
