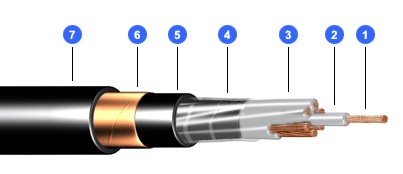

Condutor: Cobre eletrolítico nu, têmpera mole, encordoamento flexível.
Isolação: Composto extrudado a base de cloreto de polivinila (PVC) antichama.
Reunião: As veias (condutores isolados) são torcidas juntas em coroas concêntricas formando o núcleo do cabo.
Separador: Enfaixamento com fita de poliéster, aplicadaem hélice sobreposta, sobre a reunião das veias.
Capa Interna: Camada extrudada a base de cloreto de polivinila (PVC) antichama.
Blindagem: Fita de cobre nu, aplicada helicoidalmente, cobrindo 100% do cabo.
Cobertura: Camada extrudada de composto a base de cloreto de polivinila (PVC)antichama, na cor preta
IDENTIFICAÇÃO
Veias pretas numeradas.
APLICAÇÕES
O cabo de controle blindado com fita de cobre é utilizado em circuitos de controle, sinalização, telecomando e alimentação de energia em instalações fixas com tensão nominal de até 1000V. Para instalações onde se requer proteção contra interferências, ruídos, campos magnéticos e boa resistência mecânica a esforços radiais.
ACONDICIONAMENTO
Normalmente são acondicionados em bobinas de madeira.
ESPECIFICAÇÕES
ABNT NBR-7289 – Cabos de controle com isolação extrudada com polietileno (PE) ou cloreto de polivinila (PVC) para tensões até 1kV.
CERTIFICADO DE CONFORMIDADE
Certificado No. 09/UL-BRCW-0002
Organismo de Certificação / UL do Brasil Certificações
