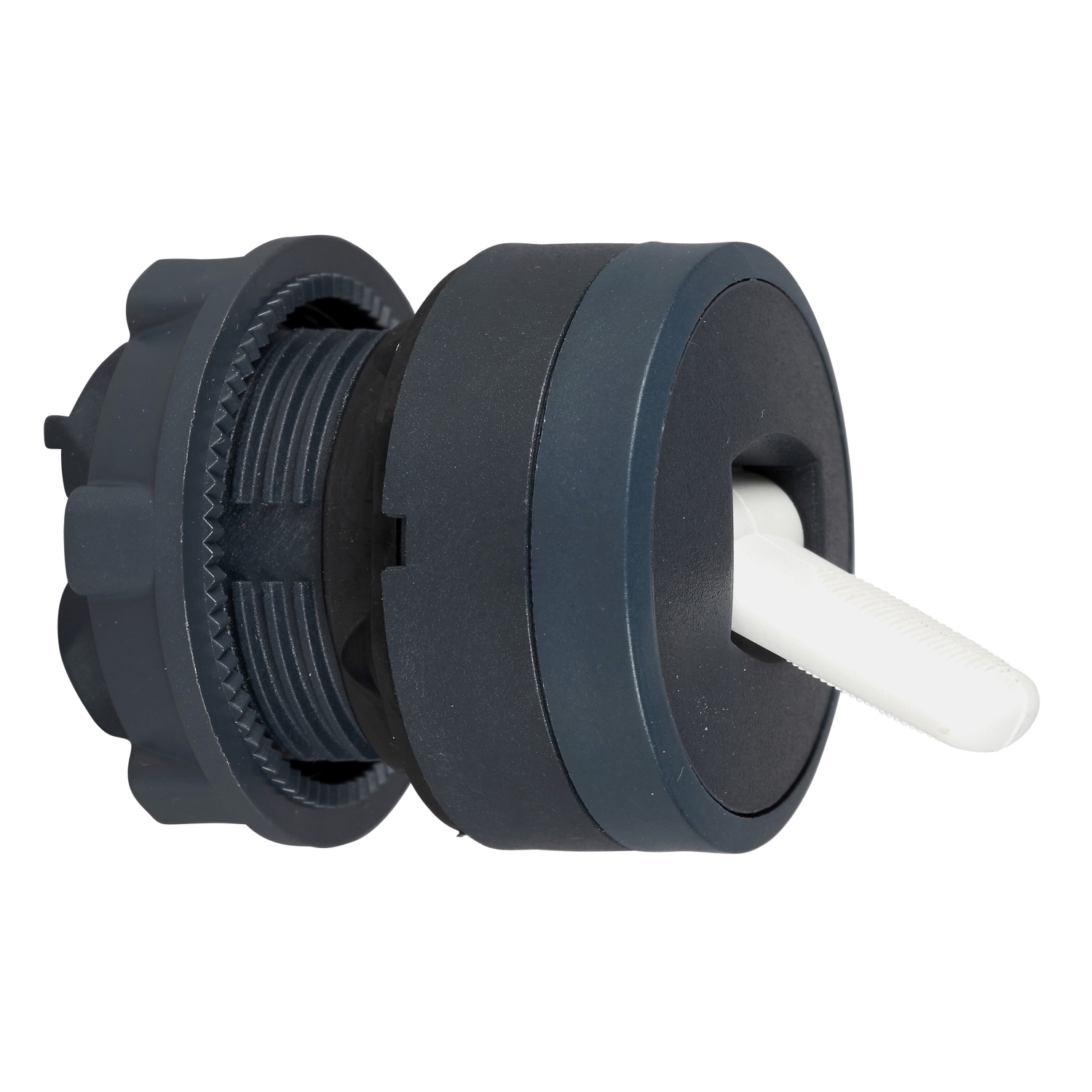

Cabeçote Para Comutador Ø22Mm Plástico, 2 Posições Fixas, Manopla Com Alavanca, Branca ZB5AD2801 SCHNEIDER

Código: ZB5AD2801 Marca: Schneider

Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco

Qtde: Incluir no Orçamento Estoque: Disponível

This switch head provides an ergonomic interface for controlling your machines. It is supplied with toggle switch with white lever and can easily be installed on compatible selector switch units. It provides an effective manner to switch between two conditions in various operating modes and numerous applications. It is impact resistant, dust resistant, water resistant and vibration resistant thanks to its IP69K. It makes it ideal for operation in harsh environments.

Corte do painel para botões de pressão, comutadores e luzes piloto (orifícios finalizados, prontos para instalação)

Conexão por terminais de grampo com parafuso ou conectores de plug-in ou no quadro de circuitos impresso

(1)

Diâmetro no painel ou suporte finalizado

(2)

Para comutadores seletores e botões de parada de emergência, recomenda-se o uso de placa antirrotação do tipo ZB5AZ902.

(3)

Ø22,5 mm recomendado (Ø22,3 ₀^+0,4) / Ø0,89 pol. recomendado (Ø0,88 in. ₀^+0,016)

Conexões	a em mm	a em pol.	b em mm	b em pol.
Por terminais de grampo com parafuso ou conector de plug-in	40	1,57	30	1,18
Por conectores Faston	45	1,77	32	1,26
No quadro de circuitos impresso	30	1,18	30	1,18

Detalhe do recesso da saliência

(1)

Diâmetro no painel ou suporte finalizado

(2)

Para comutadores seletores e botões de parada de emergência, recomenda-se o uso de placa antirrotação do tipo ZB5AZ902.

(3)

Ø22,5 mm recomendado (Ø22,3 ₀^+0,4) / Ø0,89 pol. recomendado (Ø0,88 in. ₀^+0.016)

Botões de pressão, comutadores, luzes piloto para conexão de quadro de circuitos impresso

Cortes do painel (visualização a partir da lateral do instalador)

30 mm mín./1,18 pol. mín.

40 mm mín./1,57 pol. mín.

Cortes do quadro de circuito impresso (visualizado a partir da lateral do bloco elétrico)

Dimensões em mm

30 mm mín.

40 mm mín.

Dimensões em pol.

1,18 pol. mín.

1,57 pol. mín.

Tolerâncias gerais do painel e do quadro de circuitos impresso

A tolerância acumulada não deve ultrapassar 0,3 mm/0,012 pol.: T1 + T2 = 0,3 mm máx.

Precauções para a instalação

Espessura mínima do quadro de circuitos: 1,6 mm/0,06 pol.
Diâmetro do corte: 22,4 mm ± 0,1/0,88 pol. ± 0,004
Orientação corpo/colar de fixação ZB5AZ009: ± 2^°30’ (exceto cortes marcados a e b).
Torque de aperto dos parafusos ZBZ006: 0,6 N.m (5,3 lbf.pol) máx.
Permitir um colar de fixação/pilar ZB5AZ079 e seus parafusos de fixação:
- a cada 90 mm/3,54 pol. horizontalmente (X) e 120 mm/4,72 pol. verticalmente (Y).
- com cada cabeçote de seletor (ZB5AD•, ZB5AJ•, ZB5AG•).

Os centros de fixação marcados a e b estão diagonalmente opostos e devem alinhar-se com os centros marcados 4 e 5.

(1)

Cabeçote ZB5AD•

(2)

Painel

(2)

Porca

(4)

Quadro de circuitos impresso

Montagem do adaptador (soquete) ZBZ01•

1 2 orifícios elípticos para acesso de parafuso ZBZ006
2 1 orifício Ø 2,4 mm ± 0,05/0,09 pol. ± 0,002 para centralizar o adaptador ZBZ01•
3 8 × Ø 1,2 mm/0,05 pol. orifícios
4 1 orifício Ø 2,9 mm ± 0,05/0,11 pol. ± 0,002, para alinhamento do quadro de circuitos impresso (com corte marcado a)
5 1 orifício elíptico para alinhamento do quadro de circuitos impresso (com corte marcado b)
6 4 orifício Ø 2,4 mm/0,09 pol. para recorte no adaptador ZBZ01•

Dimensões An + 18,1 relacionadas ao Ø 2,4 mm ± 0,05/0,09 pol. ± 0,002 orifícios para centralizar o adaptador ZBZ01•.
