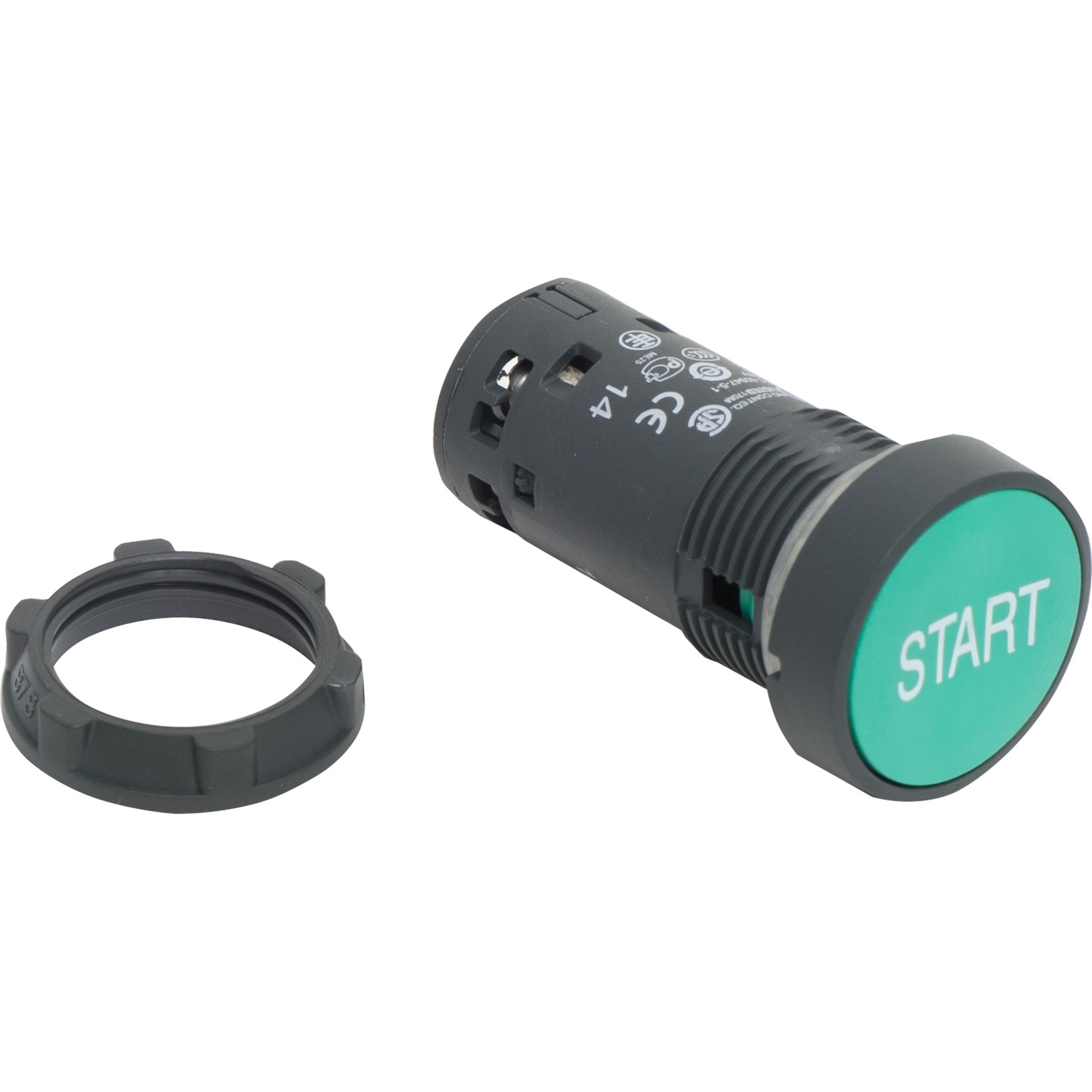

Botão Monobloco Ø22Mm Plástico, Retorno Por Mola, Verde, "Start", Na XB7NA3133 SCHNEIDER
Para mais informações entre em contato conosco através do telefone (11) 5091-2400 ou através do Fale Conosco
This Harmony XB7, monolithic green push button marked with a "START" lettering operates with a spring return / impulse mechanism and screw clamp terminals. It is easily installed into standard 22mm diameter panel cut-outs and connected to control circuits with classic screw-clamp connections. Its schematic is clearly distinguishable thanks to clear colors and markings, minimizing errors during initial wiring and later maintenance operations. It is impact resistant, dust resistant, water resistant and vibration resistant thanks to its IP65, making it ideal for operation in harsh environments. It has a double insulated plastic bezel. Its wide range of operating temperatures from -25°C to 70°C allows versatility in usage of product.
| Linha de produto | Harmony XB7 |
|---|---|
| Tipo de produto ou componente | Botão não luminoso |
| Nome abreviado do dispositivo | XB7 |
| diâmetro de montagem | 22 mm |
| quantidade indivisível de venda | 10 |
| grau de proteção IP | IP20 conforme IEC 60529 (Face traseira) IP65 conforme IEC 60529 (Face frontal) |
| formato do cabeçote da unidade de sinalização | Redondo |
| tipo de acionamento | Retorno por mola |
| característica do acionamento | Verde Faceado, START (Branco) |
| Tipo e composição dos contatos | 1 NA |
| Conexões - terminais | Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1 Terminais de parafuso, 1 x 0,34..0,2 x 2,5 mm² Sem a extremidade do cabo conforme IEC 60947-1 |
| Apresentação do dispositivo | Produto monobloco |
| largura total CAD | 29 mm |
|---|---|
| altura total CAD | 29 mm |
| profundidade total CAD | 51,5 mm |
| descrição dos terminais ISO nº 1 | (13-14)NA |
| Peso líquido | 0,021 kg |
| Montagem do dispositivo | Furo de fixação - diâmetro: 22,5 mm 22.3 +0.4/0 conforme IEC 60947-1 |
| centro de fixação | >= 30 x 40 mm (painel de suporte) Metal - espessura: 1…6 mm >= 30 x 40 mm (painel de suporte) Plástico - espessura: 2…6 mm |
| modo de fixação | Porca de fixação abaixo do cabeçote: 2…2,4 N.m |
| Operação dos contatos | Abertura lenta |
| ruptura positiva | Apenas com contato NA |
| durabilidade mecânica | 1000000 ciclos |
| torque de aperto | 0,8…1,2 N.m conforme IEC 60947-1 |
| formato da cabeça do parafuso | Cruzado compatível com JIS Nº 1 chave de fendas Cruzado compatível com Philips Nº 1 chave de fendas Cruzado compatível com pozidriv Nº 1 chave de fendas Com slots compatível com Plano de Ø 4 mm chave de fendas Com slots compatível com Plano de Ø 5,5 mm chave de fendas |
| proteção contra sobrecarga e curtos-circuitos | 4 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1 |
| [Ui] tensão nominal de isolação | 250 V (graus de poluição 3) conforme IEC 60947-1 |
| [Uimp] tensão nominal suportável de impulso | 4 kV IEC 60947-1 |
| [Ie] corrente nominal de operação | 0,1 A a 250 V, CC-13, R300 conforme IEC 60947-5-1 0,22 A a 125 V, CC-13, R300 conforme IEC 60947-5-1 0,3 A a 240 V, CA-14, D300 conforme IEC 60947-5-1 0,6 A a 120 V, CA-14, D300 conforme IEC 60947-5-1 |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0,3 A a 24 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 1000000 ciclos, CA-15, 0,03 A a 230 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 1000000 ciclos, CA-15, 0,09 A a 240 V , taxa de funcionamento < 108000 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C |
| confiabilidade elétrica | Λ < 10exp(-6) a 17 V, 5 mA conforme IEC 60947-5-4 |
| Tratamento de proteção | TH |
|---|---|
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -25…70 °C |
| categoria de sobretensão | Classe II conforming to IEC 61140 |
| grau de proteção NEMA | NEMA 12 conforme UL 50 E NEMA 3 conforme UL 50 E |
| Normas | CSA C22.2 No 14 JIS C8201-5-1 IEC 60947-1 IEC 60947-5-1 UL 508 JIS C8201-1 |
| Certificações do produto | GOST CCC |
| resistência à vibração | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| resistência ao choque | 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,3 cm |
| Package 1 Width | 3 cm |
| Package 1 Length | 3 cm |
| Package 1 Weight | 20 g |
| Garantia | 18 months |
|---|
